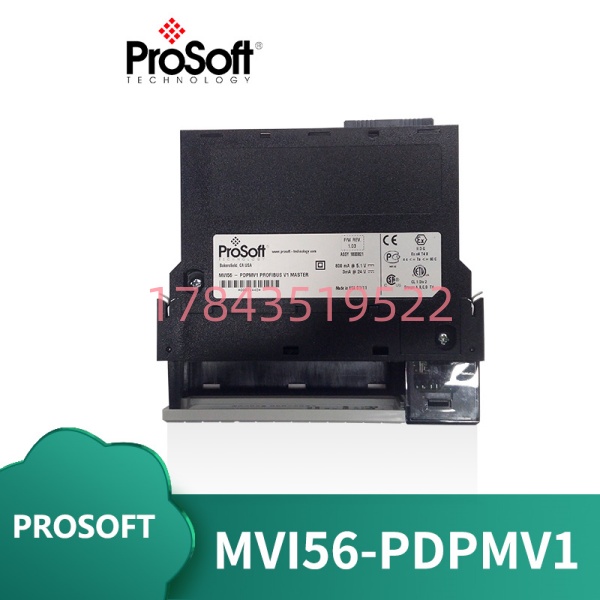

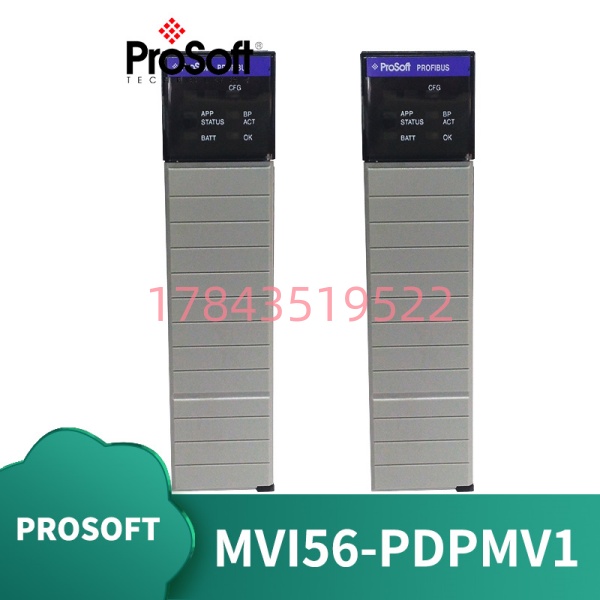

描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 品牌 | ProSoft Technology |
| 型号 | MVI56-PDPMV1 |
| 兼容平台 | Rockwell Automation ControlLogix（1756背板） |
| 槽位占用 | 单槽 |
| 协议支持 | PROFIBUS DP-V1主站（符合IEC 61158） |
| 最大从站数 | 125个（通过中继器扩展） |
| 波特率 | 9.6kbps ~ 12Mbps（自动检测） |
| 循环数据 | 最大1536字节输入 + 1536字节输出 |
| 非循环数据 | 支持DPV1 Class 1/Class 2服务 |
| 工作模式 | LEGACY模式 / FLEX模式（固件v1.21+） |
| PROFIBUS接口 | RS-485光隔离，DB-9F母头 |
| 背板电流 | 800mA @ 5VDC（由背板供电） |
| 工作温度 | 0°C ~ 60°C |
| 存储温度 | -40°C ~ 85°C |
| 湿度 | 5% ~ 95% RH（非冷凝） |
| 认证 | UL 62368-1, EN 62368-1, PI认证 |
| 配置软件 | ProSoft Configuration Builder（含GSD导入库） |

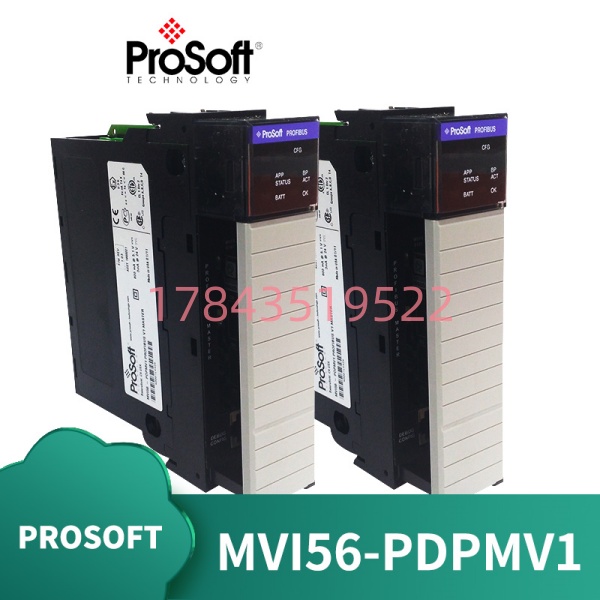

产品深度介绍
ProSoft MVI56-PDPMV1 是专为 Rockwell Automation ControlLogix 平台设计的 PROFIBUS DP-V1 主站通信模块。这玩意儿解决一个很现实的问题：你的 PLC 是 Rockwell 的，但现场有大量 Siemens、ABB、Danfoss、Pepperl+Fuchs 这些品牌的 PROFIBUS 设备——变频器、远程 I/O、传感器、执行机构。协议对不上，数据过不来。MVI56-PDPMV1 就是那座桥。
说几个这块卡的核心参数：
第一，最大 125 个从站，12Mbps 波特率。一条 PROFIBUS 网线串 100 多个设备，能覆盖一条产线或者一个车间的所有 PROFIBUS 设备。波特率自适应，从 9.6k 到 12M，和现场现有设备匹配就行，不用改配置。
第二，单槽 1756 背板兼容。插在 ControlLogix 机架的任何一个槽位，背板供电，不用外接电源。模块被识别为标准 I/O 模块，用梯形图在处理器和模块之间交换数据。这一点很重要——不需要额外的网关、不需要单独的电源、不需要额外的机柜空间。
第三，DPV1 非循环数据支持。传统的 PROFIBUS DP-V0 只传循环 I/O 数据，而 DPV1 还能传参数配置、报警信息、诊断数据。你要远程改变频器的参数、读驱动器的故障代码，DPV1 能搞定。
第四，两种工作模式：LEGACY 和 FLEX。LEGACY 模式（固件 v0.30，或 v1.21+ 配置 LEGACY=YES）提供向后兼容，固定 250 字输入/248 字输出块大小。FLEX 模式（固件 v1.21+，LEGACY=NO）更灵活——I/O 块大小可调（12-250 字输入，5-248 字输出），状态和诊断数据走 MSG 指令而非占用 I/O 块，效率更高。远程机架应用尤其适合 FLEX 模式，能省 ControlNet/EtherNet/IP 带宽。
⚠️ 关键警告：ProSoft 官方已于 2024 年发布替代型号 ILX56-PBM，提供 PLX50 配置工具的转换工具，可直接替换，梯形图无需改动。采购备件时，如果原项目用的是 MVI56-PDPMV1，替换 ILX56-PBM 更稳妥（生命周期更长）。但如果系统对特定固件版本有依赖，还是买同型号。
一点实在话：市面上 MVI56-PDPMV1 有不同固件版本（v0.30、v1.21 等），替换前一定核对原模块的固件版本。v1.21 之前的版本不支持 FLEX 模式，v1.21 之后的支持。固件不匹配可能导致通讯异常。
应用场景与行业案例
现场最头疼的问题
做过 AB 和 Siemens 混搭项目的人都知道，最烦人的是“协议墙”。ControlLogix 走 EtherNet/IP 和 CIP，Siemens 变频器走 PROFIBUS，两个体系谁也不理谁。以前的做法是加一个 PROFIBUS 网关——ProLinx 或者 Anybus，然后网关和 PLC 之间再写 MSG 指令对接。这套方案能跑，但延迟大（100ms+）、配置复杂、出问题排查困难。
MVI56-PDPMV1 的好处是直接插在 ControlLogix 背板上，模块和处理器之间的数据交换走背板，延迟做到 <20ms。PROFIBUS 侧的设备在 PLC 程序里就像本地 I/O 一样用，不用写复杂的 MSG 指令。
另一个常见坑：固件版本不匹配。换上去的新模块固件和旧的不一样，通讯协议有微小差异，导致整个 PROFIBUS 网络时断时续。采购时一定问清楚固件版本。
还有一个容易忽略的点：PROFIBUS 终端电阻。一条 PROFIBUS 电缆，两端各一个 220Ω 终端电阻。少了任何一个，信号反射导致通讯不稳定。换模块的时候记得检查网段两端的终端电阻设置。
典型应用场景
1. 钢铁冶金 – 烧结生产线
湛江钢铁烧结工程采用 AB ControlLogix L7 系列 PLC，通过 与主排风机、成品取样、主辅闸门等机电一体品进行 PROFIBUS-DP 通信。这类场景对通信实时性和确定性要求高，丢一个数据包可能影响配料精度。
2. 汽车制造 – 焊装/涂装线
焊装车间的机器人、变频驱动的输送带、焊钳控制器，很多是 Siemens 的设备。 做主站，ControlLogix 做大脑，一条 PROFIBUS 网线串几十个设备。循环周期做到 1-2ms，PLC 能实时同步机器人的动作。
3. 石油化工 – 批量混合控制
化工厂的搅拌釜电机（ABB ACS880 变频器）走 PROFIBUS DP，需要 ControlLogix 实时读取转速、电流、温度，并下发设定值。 同时工作在 Master 模式和 V Slave 模式——主站模式轮询 32 台变频器，V Slave 模式把混合器状态共享给 PROFIBUS SCADA 系统。一块卡干两件事，省了单独买 Slave 模块的钱。
4. 电力 – 开关柜监控
发电厂的 PROFIBUS DP 开关柜控制器，需要 ControlLogix 实时监测断路器状态、电流、电压。 的双端口冗余——一条总线断了，<3ms 切换到备用端口，避免非计划停机。
5. 包装/物流 – 高速传感器阵列
包装线上的光电传感器、编码器、读码器，很多是 PROFIBUS 接口。60 多个传感器挂在一根 PROFIBUS 总线上， 轮询周期做到 1ms，确保包装位置检测不丢包、不误触发。
真实案例
案例：华南某汽车零部件厂的停产抢修
去年 9 月，我一个老客户——某汽车零部件厂的电气主管老陈——周六下午打电话过来。
老陈说：“我们那条缸盖加工线停了。排查了两小时，发现是 模块挂了。ERR 灯在闪，PROFIBUS 网段全掉线。”
我问：“备件库里有吗？”
老陈说：“有是有，但是以前从另一条线上拆下来的旧件，不知道固件版本对不对。现在这条线的 PLC 程序是两年前别人写的，我找不到原来的 GSD 文件。”
我让他把旧模块的标签拍照发过来，看到固件版本是 v1.21，FLEX 模式。他的备件是 v0.30 的老版本，只支持 LEGACY 模式。
我说：“别换。固件版本不匹配，装上去 PROFIBUS 通讯会时断时续。你先用老办法——把故障模块断电重启，如果能跑起来就先顶住。我明天一早发一块 v1.21 的过去。”
周日顺丰到货，老陈换上，导入原配置，15 分钟恢复。
老陈后来说了一句大实话：“以前只知道买同型号，不知道固件版本还有讲究。这次长记性了。”
一点实在话：换 有四点最容易翻车。
第一，固件版本。v0.30 和 v1.21 的配置方式不一样（LEGACY vs FLEX），替换前一定用 ProSoft Configuration Builder 读取原模块固件版本，采购时明确要求同版本。
第二，GSD 文件备份。原项目的 GSD 文件（每个从站设备一个）必须在换模块前备份。没有 GSD 文件，新模块配置不了从站参数。
第三，DIP 开关。模块侧面有 DIP 开关设置 PROFIBUS 地址，换卡前拍照记录。
第四，终端电阻。PROFIBUS 网段两端必须有终端电阻（220Ω）。很多人换完模块忘了检查终端电阻，结果通讯不稳定，折腾半天才发现是终端电阻没开。
