产品深度介绍

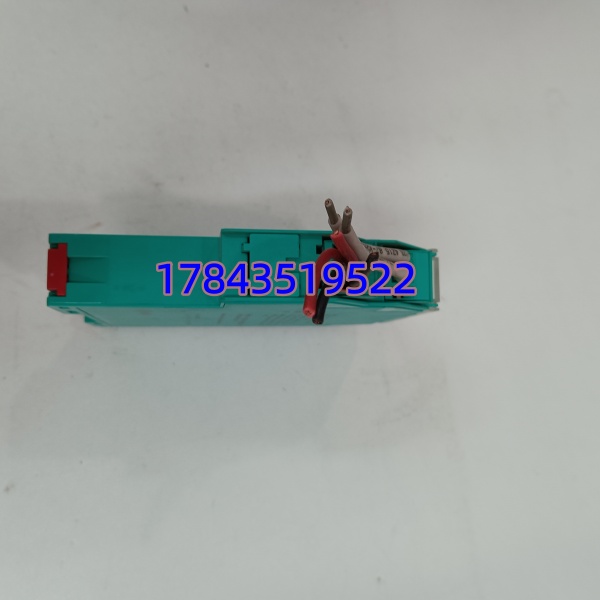

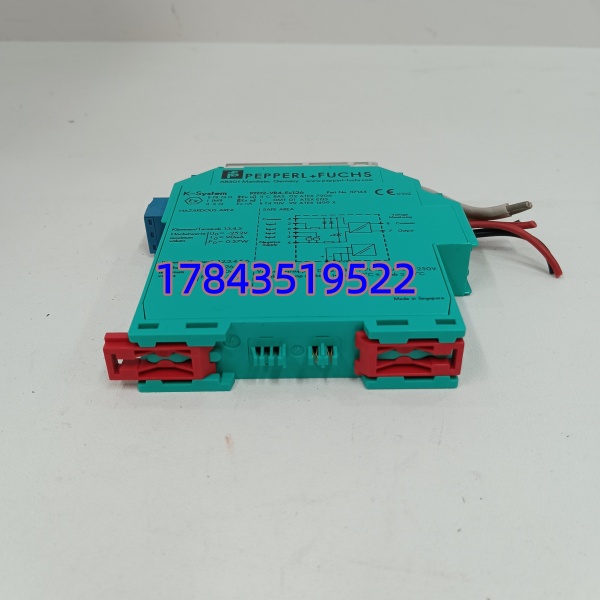

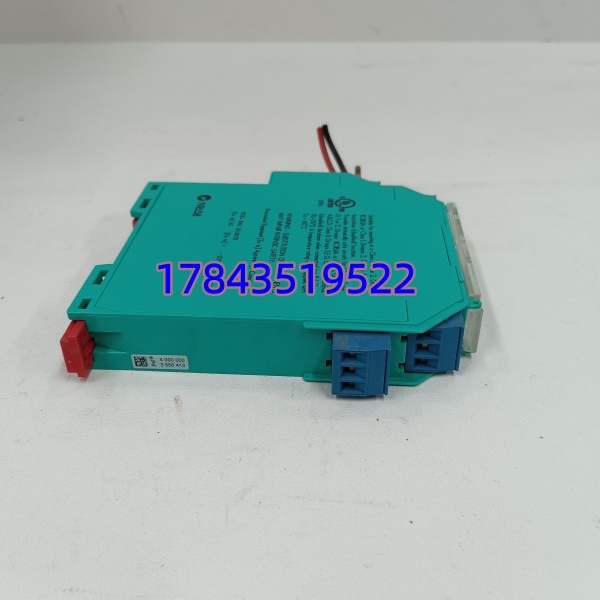

‑VR4‑Ex1.26 是倍加福专为振动监测场景设计的本安防爆电压中继隔离栅，核心用于把危险区（Zone 0/1/2）的振动 / 加速度传感器信号安全隔离并中继到安全区 DCS/PLC，同时给传感器提供本安电源。
它适配 Bently Nevada 等主流振动探头，输入 / 输出 0…‑20V，带宽高达20kHz，能完整传输高频振动波形；具备SIL2 功能安全等级与ATEX/IECEx 本安防爆（Ex ia IIC T6），可直接安装在 1 区危险场所Pepperl+Fu…。
DIN 导轨紧凑安装（20mm 宽），支持系统电源轨或端子供电；浮动输出可直接驱动 2 线 / 3 线振动传感器，是石化、天然气、压缩机 / 透平机振动监测的标准接口安全栅。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | ‑VR4‑Ex1.26 |
| 品牌 / 系列 | P+F 防爆隔离栅 |
| 通道数 | 单通道（1‑channel） |
| 信号范围 | 输入 / 输出：0 V … ‑20 V |
| 传感器供电 | 2 线：3.6/5.3/8.9 mA；3 线：18 V / 20 mA |
| 防爆等级 | Ex ia IIC T6（ATEX/IECEx） |
| 功能安全 | SIL 2（IEC 61508） |
| 隔离电压 | 50 V AC（输出 / 电源间） |
| 带宽 | 10 kHz（‑0.1 dB）；20 kHz（‑1 dB） |
| 传输误差 | DC <10 mV；AC 叠加 ±5 mV（20°C） |
| 延时 | 7.1±0.3 µs |
| 供电 | 19–30 V DC（电源轨 / 端子 11+,12‑） |
| 功耗 | ≤1.2 W |
| 工作温度 | ‑20°C ~ +60°C |
| 尺寸（宽 × 高 × 深） | 20×119×115 mm |
| 安装 | DIN 35mm 导轨 |
| 重量 | 约 125 g |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 危险区断电并验电，气体检测合格。
- 佩戴防静电手环，在防静电垫操作。
- 工具：小一字 / 十字螺丝刀、万用表、标签纸、手机（拍照）。
- 核对防爆证书与现场区域等级匹配（Ex ia IIC T6）。
阶段二：拆卸旧模块（5 分钟）
- 断开24V 电源与所有信号电缆，电容放电≥3 分钟。
- 解锁导轨卡扣，垂直拔出模块，避免拉扯端子。
- 拍照记录：端子接线、拨码（如有）、标签信息。
- 清理导轨与底座，检查端子无氧化、无松动。
阶段三：安装新模块（15 分钟）
- 核对型号，防爆标识清晰完好。
- 导轨安装：推入至卡扣锁定，垂直无倾斜，留≥50mm 散热。
- 接线（按端子定义）：
- 电源：11+（24V+）、12‑（24V‑）
- 危险区（传感器）：4 (COM)、1/3 (电源‑)、2/6 (信号‑)
- 安全区（DCS）：对应 0…‑20V 输入卡
- 扭矩：端子螺丝0.5–0.8 N·m，屏蔽层单端接地。
- 核对：接线与照片一致，无松动、无裸露铜丝。
阶段四：上电测试（10 分钟）
- 先合 24V 电源，PWR 绿灯常亮，无报警红灯。
- 万用表测危险区供电：符合传感器要求（18V/20mA 或对应电流）。
- 信号测试：给传感器加振动，安全区读取 0…‑20V 线性对应。
- 精度校验：满量程误差 < 10mV，高频波形无畸变。
- 连续运行 30 分钟无报错，记录序列号与防爆检查记录。
常见问题解答
Q1：和普通模拟量安全栅有什么区别？
A：带宽与供电不同：
- 普通安全栅：≤1kHz，适配 4–20mA 温度 / 压力；
- ‑VR4‑Ex1.26：20kHz 带宽，专门传输高频振动波形；提供振动传感器专用本安电源（3.6–8.9mA/18V），普通栅无此供电能力。
Q2：能直接替换 Bently Nevada 配套的安全栅吗？
A：完全兼容。它是 Bently 3300/3500 系列振动监测的标准配套安全栅，输入 / 输出、供电、防爆等级完全匹配，可直接替换，无需改线。
