描述
产品深度介绍
PEPPERL+FUCHS 2082（HiD2082）是德国倍加福专为防爆危险区设计的2 通道本安型温度信号隔离栅，核心用于石油化工、油气、制药等防爆场景，将热电偶、热电阻（RTD）等温度信号做电气隔离 + 线性化转换，安全传输至 PLC/DCS 系统。
支持热电偶、RTD、毫伏、电位计多类型输入，输出可通过 DIP 开关配置 4–20mA（源 / 灌）或 1–5V 标准信号；具备线路故障检测（LFD）与传感器断线监控，符合SIL2及 ATEX/IECEx 防爆认证，保障危险区信号传输安全。

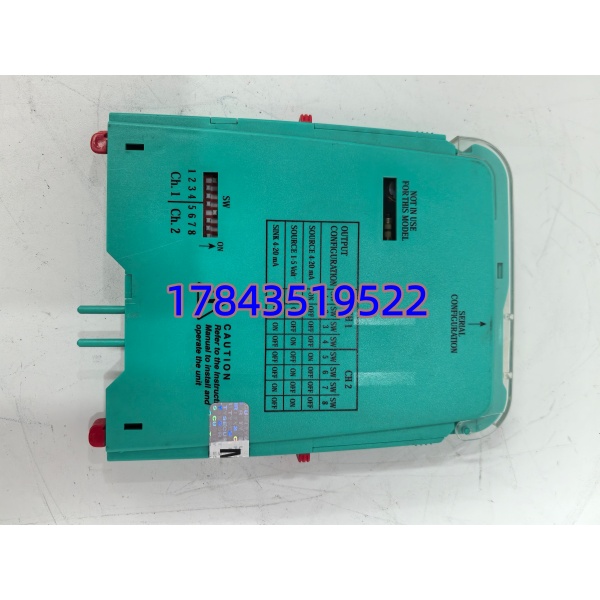

PEPPERL+FUCHS 2082
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | HiD2082（简称 2082） |
| 通道数 | 2 路独立隔离通道 |
| 输入类型 | 热电偶（TC）、RTD（铂电阻）、毫伏、电位计 |
| 输出信号 | 4–20mA（源 / 灌）、1–5V（DIP 开关配置） |
| 供电 | 24V DC 总线供电（20.4–30V），≤1.95W |
| 隔离电压 | ≥2.5kV AC（输入 / 输出 / 电源三端隔离） |
| 安全等级 | IEC 61508 SIL2、IEC 61511 |
| 防爆认证 | ATEX II (1)G [Ex ia Ga] IIC、IECEx [Ex ia] IIC |
| 故障检测 | 线路故障检测 LFD、传感器断线监控 |
| 工作温度 | -20°C ~ +60°C |
| 尺寸（宽 × 高 × 深） | 18×114×130mm（DIN 导轨安装） |

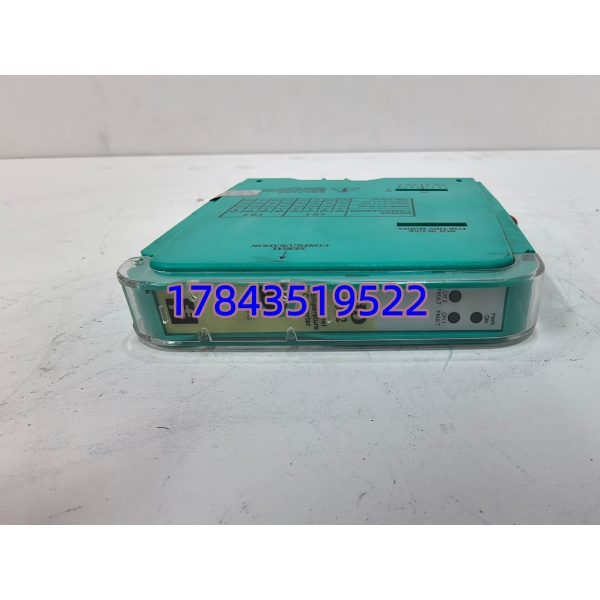

PEPPERL+FUCHS 2082
入库质检全流程
- 入库验收检测
- 核对型号 HiD2082、序列号，查验原厂装箱单、合格证
- 外观无变形、金手指无氧化、外壳无破损、DIP 开关完好
- 配套说明书、防爆认证文件齐全
- 上机功能测试
- 测试环境：倍加福 HiD 系列专用测试机架
- 通电自检：PWR/RUN 灯常亮，无报错
- 输入测试：接入热电偶 / RTD，信号读取精准
- 输出测试：DIP 配置 4–20mA/1–5V，输出线性稳定
- 故障测试：模拟断线，LFD 红色 LED 正常报警
- 老化测试：连续运行 24 小时，温升稳定无异常
- 电气参数测试
- 绝缘电阻：500V 摇表测三端隔离≥10MΩ
- 耐压测试：2.5kV AC/1min，无击穿闪络
- 功耗测试：24V DC 下≤1.95W，符合标准
现场安装避坑指南
- DIP 开关配置错误
- 坑：输入 / 输出类型设错（如 RTD 设为 TC），信号异常
- ✅ 对策：按传感器类型设输入，按 PLC 需求设输出（4–20mA/1–5V）
- 案例：某项目误设输出为 0–10V，PLC 无读数；改 1–5V 后正常
- 本安防爆接线违规
- 坑：危险区与安全区线缆混接、屏蔽层两端接地，破坏本安
- ✅ 对策：危险区用本安电缆、安全区用普通电缆，屏蔽层单端接地
- 警示：曾有化工项目因两端接地，引发地环流导致模块烧毁
- 供电电压不稳
- 坑：24V DC 波动超 ±10%，模块重启、信号跳变
- ✅ 对策：用稳压电源，确保 20.4–30V DC，远离大功率变频器
- 提醒：总线供电时，避免与大功耗模块共用回路

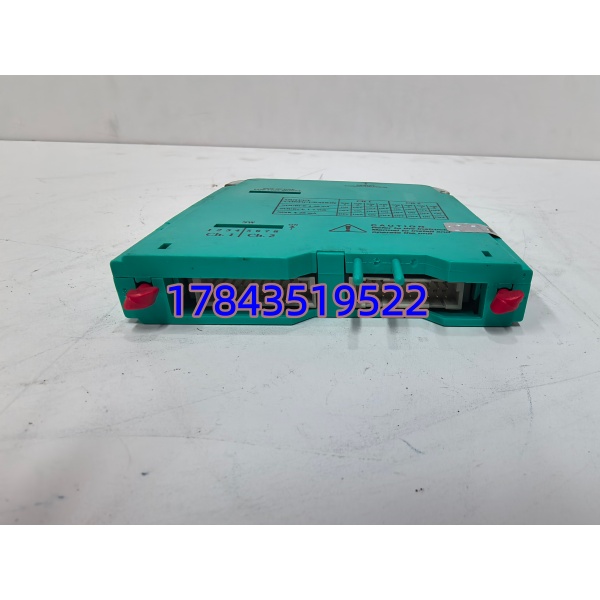

PEPPERL+FUCHS 2082
常见问题解答
Q1：2082（HiD2082）用在什么场景？A：防爆危险区温度监测，适配石油、化工、天然气、制药等，将危险区温度信号安全隔离转换后接入 PLC/DCS。
Q2：支持哪些温度传感器？A：支持热电偶（K/S/T/J 等）、铂电阻 RTD（PT100/PT1000）、毫伏信号、电位计，覆盖主流温度测量需求。
Q3：需要独立供电吗？A：24V DC 总线供电（20.4–30V），无需独立电源，通过终端板取电，功耗≤1.95W。
Q4：防爆等级和安全等级是多少？A：防爆等级ATEX/IECEx [Ex ia] IIC（可用于 0 区），安全等级IEC 61508 SIL2，满足危险区高安全要求。
Q5：质保期多久？A：全新原装质保 12 个月，提供合格证、防爆认证文件，序列号可向倍加福官方查询真伪。
