倍加福 KFD2-UT2-Ex1 | 防爆温度信号隔离安全栅

描述

产品深度介绍

KFD2-UT2-Ex1 是倍加福推出的本安型温度信号安全栅，专门适配各类热电偶测温探头使用，可将现场防爆区域传来的毫伏级温度信号进行隔离、调理与转换，平稳传输至控制室二次仪表、DCS 系统完成数据采集与监测。

设备具备可靠的电气隔离性能，能够阻隔两地电位差带来的干扰，有效抑制现场工业杂波，提升温度测量精准度。严格遵循防爆设计标准，可在易燃易爆危险区域配套使用，同时自带线路故障监测功能，线路断线、接触不良均可快速识别反馈，方便运维人员及时排查问题，广泛应用于石化、制药、燃气等存在防爆需求的自动化测温系统中。

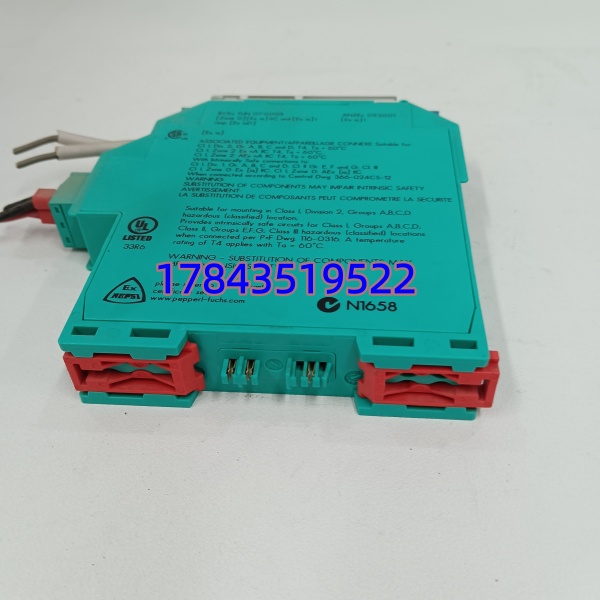

P+F KFD2-UT2-Ex1

关键技术规格

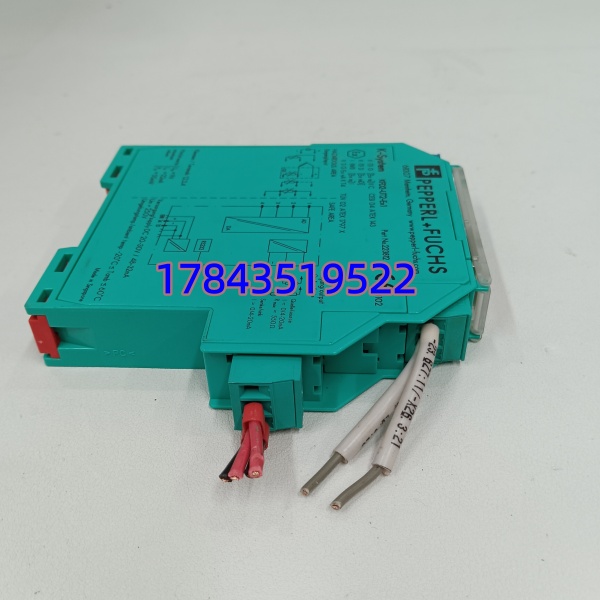

P+F KFD2-UT2-Ex1

入库质检全流程

1. 入库验收检测核对倍加福原厂外包装、产品铭牌以及出厂序列号，查验防爆合格证书与产品出厂资料。仔细检查壳体外观，无磕碰变形、无螺丝拆卸痕迹，端子接口完好无氧化锈蚀。
2. 上机功能测试接入标准 24V 供电电源，搭配模拟热电偶信号源进行整机实测，完成信号输入、隔离转换、信号输出全流程测试，连续 24 小时通电运行，观测设备运行状态稳定无异常波动。
3. 电气参数测试使用福禄克专业仪表检测模块绝缘性能与隔离性能，确保隔离阻值达标，同时完成供电适配测试，排查内部电路隐性故障，保障电气参数符合原厂出厂标准。
4. 功能配置核验核对模块出厂默认参数与测温适配范围，记录基础设置参数，留存调试参考数据，方便现场安装调试直接对照使用。
5. 最终质检与包装质检人员核验无误后贴上合格标识，采用专用防静电包装密封，外层做防震加固处理，出库资料齐全，可提供实测图片与调试记录。

安装与接线指南

阶段一：准备工作 预计 10 分钟

⚠️ 安全须知

1. 防爆区域作业严格遵循现场防爆作业规范
2. 提前切断模块供电电源，等待电路余电释放完毕
3. 严禁带电插拔接线端子，避免损坏内部隔离电路工具准备防静电手环、小型十字螺丝刀、数字万用表、线路标签纸资料准备留存原有设备接线照片，确认现场热电偶型号规格

阶段二：拆卸旧安全栅 预计 8 分钟

1. 依次松开上下两侧接线端子螺丝，分类拆分输入侧、输出侧线缆并做好标记
2. 向下轻压卡扣，将旧模块从导轨上平稳取下
3. 清理导轨安装位置灰尘杂物，检查接线底座有无松动老化现象

阶段三：安装新模块 预计 12 分钟

1. 做好静电防护，取出全新 KFD2-UT2-Ex1 安全栅
2. 对准标准 DIN 导轨平稳按压卡紧，保证安装牢固不晃动
3. 严格按照原有接线顺序复原线路，区分防爆区输入线路与安全区输出线路，不可接反
4. 适度拧紧端子螺丝，避免压线过紧损伤线芯，也不可出现虚接松动情况自检核对[ ] 产品型号确认一致[ ] 进出线路分区接线无误[ ] 模块安装卡扣锁紧到位[ ] 现场无遗留施工杂物

阶段四：上电调试测试 预计 15 分钟

1. 全部线路复核完成后，接通 24V 直流供电
2. 观察设备运行状态指示灯，正常亮起即为启动正常
3. 对照现场实际温度数值，核对系统采集数据是否精准一致
4. 人为模拟线路断线工况，确认故障提示功能正常触发
5. 稳定运行半小时，数据无漂移、无异常报警即可投入正式使用

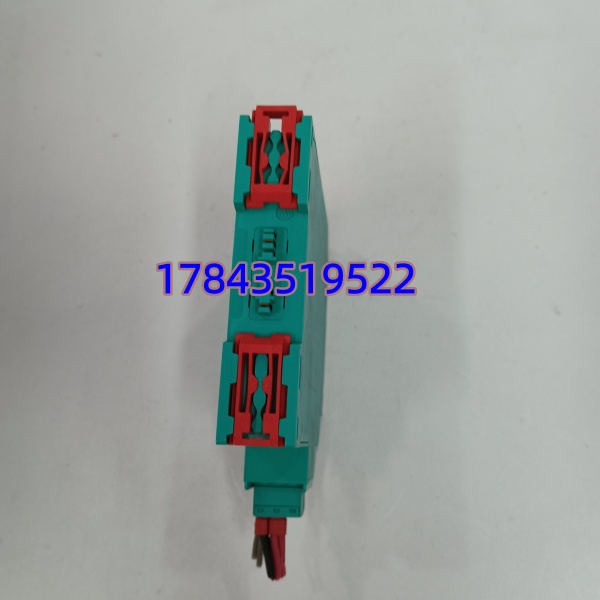

P+F KFD2-UT2-Ex1

工控备件替换避坑指南

1. 信号类型混淆该型号仅适配热电偶毫伏信号，不可直接接入热电阻电阻型测温信号，混用会直接造成测量数据严重偏差，采购替换前务必确认前端测温元件类型。
2. 防爆区域混用型号危险防爆区域必须使用本安款安全栅，普通隔离栅不具备防爆资质，严禁替代使用，存在重大安全隐患。
3. 供电电压不稳现场直流供电电压波动过大，容易造成信号输出紊乱，建议搭配稳压电源使用，保证 24V 供电平稳。
4. 线路屏蔽接地错误测温信号线缆屏蔽层采用单端接地方式即可，两端同时接地极易引入干扰，造成温度数值频繁跳动。
5. 安装环境把控避免将模块长期放置在高湿、强腐蚀、粉尘密集位置，容易造成内部线路受潮老化，缩短设备使用周期。
