描述
产品深度介绍
KFD2‑STC4‑Ex1 是倍加福经典的单通道本安隔离栅，专为防爆过程工业设计：一边给危险区（0/1/2 区）的 2 线 / 3 线制 SMART 变送器提供隔离电源，一边把 4–20mA 模拟信号电气隔离后送到安全区 DCS/PLC；同时支持HART/SMART 数字通讯双向透传，可在安全区用手操器直接组态危险区仪表。

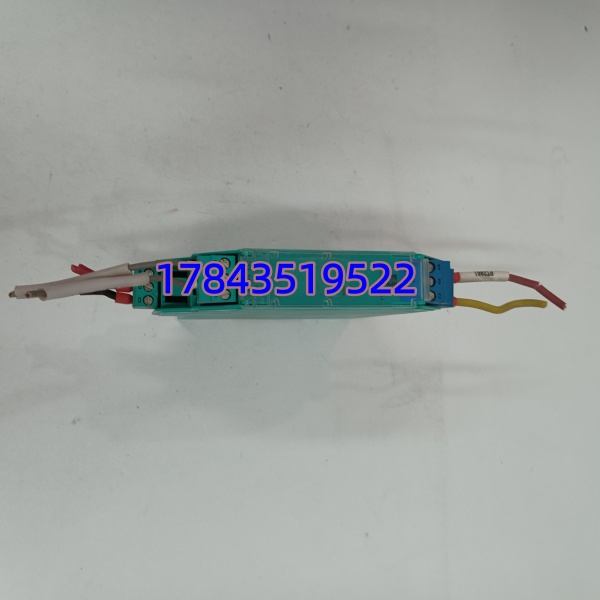

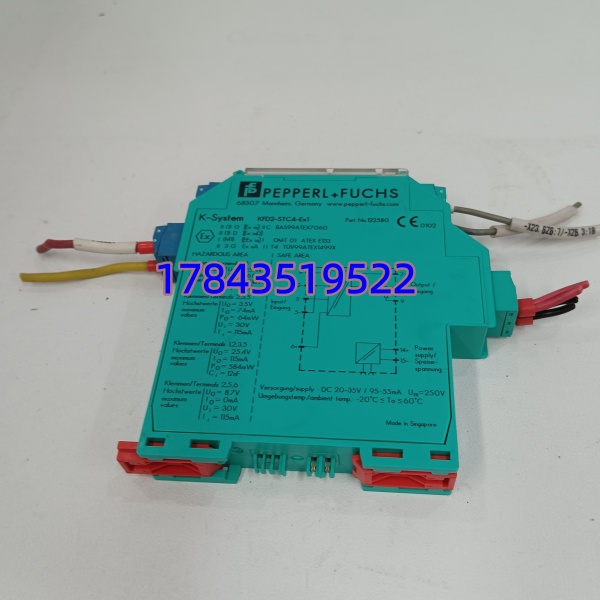

P+F KFD2-STC4-Ex1
关键技术规格
| 参数 | KFD2‑STC4‑Ex1 |
|---|---|
| 通道数 | 1 通道（模拟量输入） |
| 供电（安全区） | 20–35 VDC（典型 24VDC）Pepperl+Fu… |
| 功耗 | 1.4 W；工作电流 1.8 WPepperl+Fu… |
| 输入（危险区） | 0/4–20mA；2 线 / 3 线 SMART 变送器Pepperl+Fu… |
| 输出（安全区） | 0/4–20mA；负载 0–800 Ω |
| 防爆等级 | Ex ia IIC；U₀=25.4V；适合 0/1/2 区 |
| 安全完整性 | SIL2（IEC 61508）Pepperl+Fu… |
| 通讯带宽 | 最高 7.5kHz（−3dB），支持 HART/SMART |
| 隔离耐压 | 输入 / 输出 / 电源间强化隔离（≥1500VAC） |
| 工作温度 | −20°C ~ +60°CPepperl+Fu… |
| 安装 | 35mm DIN 导轨；IP20；约 200gPepperl+Fu… |
| 尺寸（宽 × 高 × 深） | 20 × 124 × 115 mmPepperl+Fu… |

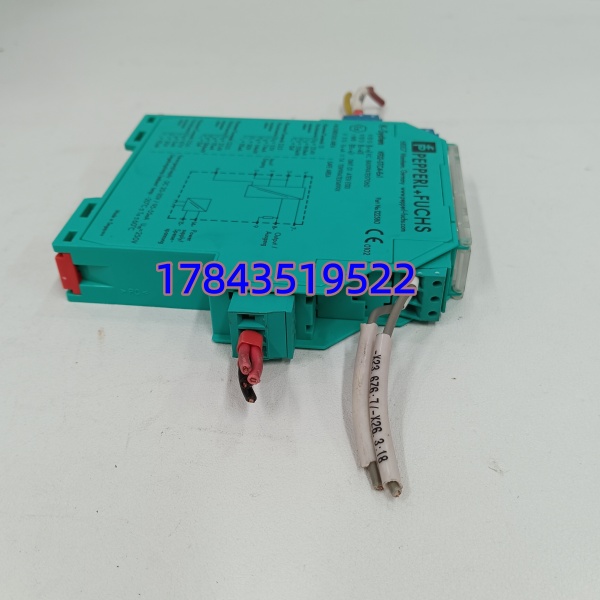

P+F KFD2-STC4-Ex1
端子接线说明（精简）
- 14+,15−：安全区供电（24VDC）
- 1+,2−,3：危险区 2 线 / 3 线变送器
- 5−,6+：危险区电流源（4–20mA）
- 7−,8+,9：安全区 4–20mA 输出（至 DCS/PLC）
安装与调试要点
- 安装位置：安全区机柜，DIN 导轨安装，可密集排布（20mm 窄宽）Pepperl+Fu…。
- 危险区侧：本安布线，电缆屏蔽单端接地；变送器端严禁串接非本安设备。
- 安全区侧：输出直接接 DCS/PLC 模拟量输入（4–20mA）Pepperl+Fu…。
- HART 通讯：手操器并联在安全区 4–20mA 回路即可读写危险区仪表参数。
- 上电检查：PWR 灯常亮；回路正常时无报错；通讯时手操器可正常连接。
常见问题（FAQ）
Q1：和 KFD2‑CR‑Ex1.30 区别？A：完全兼容替代；STC4 系列更新，带宽与 EMC 性能更强，支持 SMART/HART。
Q2：可以用在 Zone 0（连续危险区）吗？A：可以（Ex ia IIC）；但模块本体只能装在Zone 2 或安全区。
Q3：SIL2 意味着什么？A：满足 IEC 61508安全完整性等级 2，可用于安全仪表系统（SIS）的模拟量输入回路Pepperl+Fu…。
Q4：是否需要单独保险丝？A：不需要，本安电路限流限压设计，具备内在防爆保护。
