描述
关键技术规格
| 参数项 | 规格 |
|---|---|
| 通道数 | 2 通道，输入 / 输出 / 电源三端隔离 |
| 输入类型 | 热电偶（TC）、热电阻（RTD）、毫伏、电位计（0.1–20kΩ） |
| 输出信号 | 4–20mA（灌 / 源可选）、1–5V，线性化 |
| 供电 | 24VDC 总线供电，20.4–30V |
| 功耗 | ≤1.95W；20.4V 时≤95mA，30V 时≤63mA |
| 安全等级 | SIL2（IEC61508） |
| 防爆认证 | ATEX、IECEx、CCC、cCSAus |
| 故障检测 | 传感器断线、线路故障（LFD） |
| 配置方式 | PACTware 软件配置，DIP 开关辅助 |
| 工作温度 | -20°C ~ +60°C |
| 隔离电压 | ≥2.5kV AC |
| 尺寸 / 重量 | 18mm×115mm×75mm / 约 0.2kg |
产品深度介绍

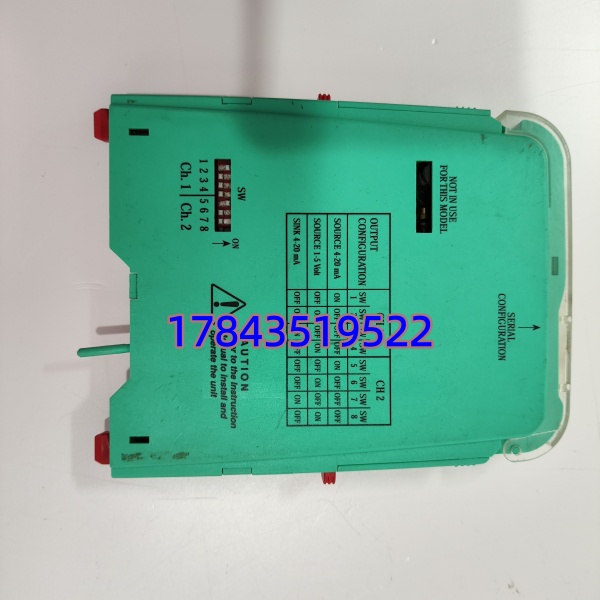

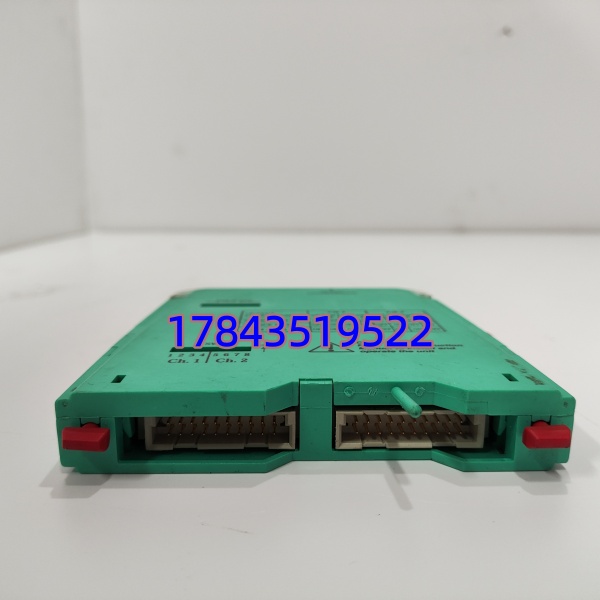

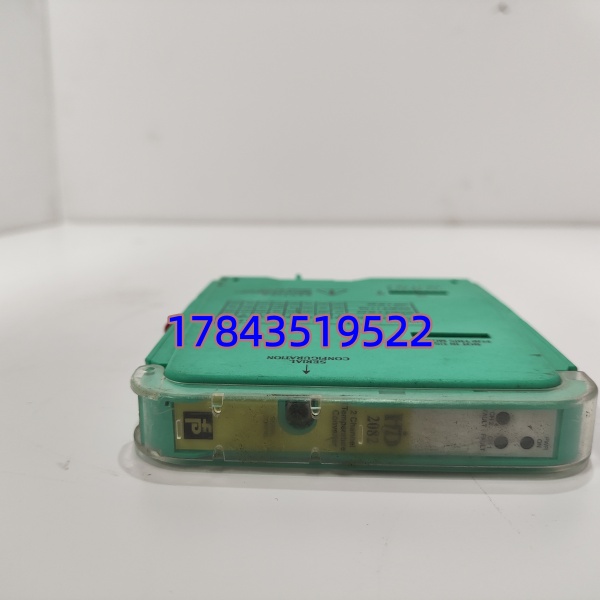

倍加福 HiD2082 是 H 系列 18mm 宽的 2 通道本安型温度隔离栅，专为危险区域（Ex 区）温度传感器信号设计。可接收热电偶、RTD、毫伏或电位计信号，隔离后转换为标准 4-20mA 或 1-5V 信号，传输至安全区 DCS/PLC。支持信号分配（1 入 2 出），具备传感器断线与线路故障检测，符合 SIL2 安全等级，适用于防爆场景温度监测与控制
应用场景与行业案例
工程痛点
防爆区域温度信号需安全隔离转换，普通模块无本安认证，易引发安全风险；多类型传感器需兼容，故障需快速定位。
典型应用场景
- 石油化工 – 防爆区温度监测炼油厂反应釜、储罐温度信号隔离转换，Ex d/ia 区域安全传输，保障防爆安全。
- 油气开采 – 井口 / 平台温度控制海上平台、井口热电偶 / RTD 信号处理，本安防爆，适应恶劣环境。
- 制药行业 – 防爆车间温度监控无菌防爆车间温度信号隔离，符合 GMP，支持 SIL2 安全回路。
- 电力行业 – 电厂防爆区域天然气锅炉、危化品仓库温度监测，信号隔离与故障报警。
- 冶金行业 – 高温防爆区高炉、加热炉热电偶信号转换，抗干扰，适配高温环境。
真实案例
某石化企业芳烃车间防爆区温度信号异常，原模块无本安认证，存在安全隐患。更换 HiD2082 后，实现 2 通道热电偶信号隔离转换，4-20mA 稳定传输，故障检测精准，符合 SIL2，通过防爆验收，已稳定运行 3 年。
核心卖点与差异化
- 本安防爆 + SIL2：ATEX/IECEx 认证，SIL2 等级，防爆场景安全可靠。
- 多输入兼容：支持 TC/RTD/ 毫伏 / 电位计，适配多种温度传感器。
- 信号分配功能：1 输入 2 输出，节省模块，降低成本Pepperl+Fuchs。
- 故障诊断全面：传感器断线、线路故障检测，快速定位问题。
- 总线供电 + 低功耗：24VDC 总线供电，≤1.95W，减少机柜发热。
