描述
产品深度介绍

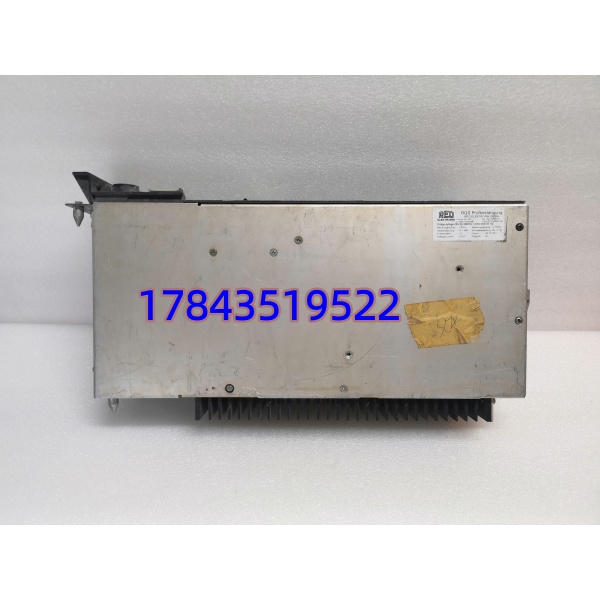

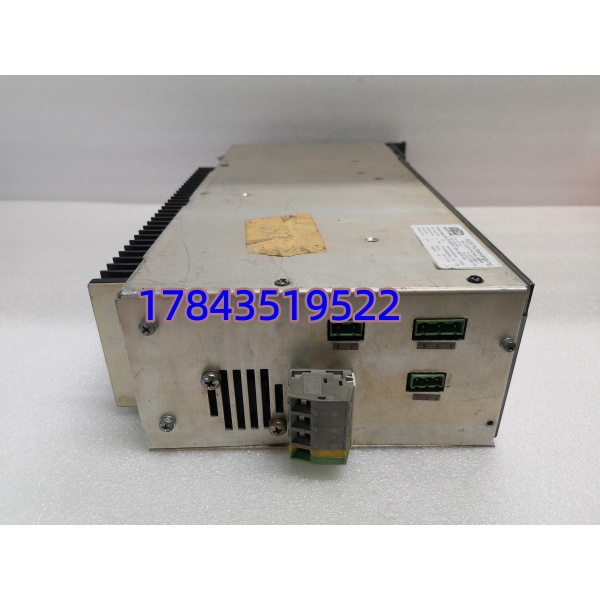

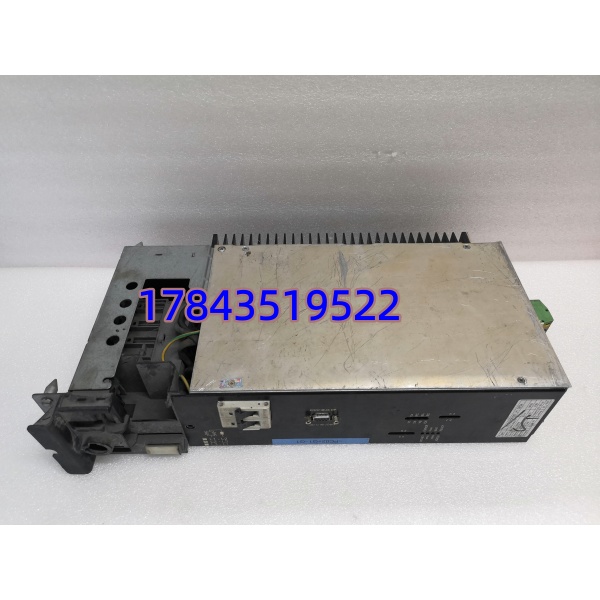

REOTRON 567LH-DP24 是德国 REO Elektronik AG 推出的 LH 系列紧凑型数字电源控制单元，专为工业环境高精度稳压设计。采用晶闸管相位角控制技术，输出稳定 24V 直流，适配 PLC、DCS、传感器及精密执行器供电。
具备宽电压输入、低纹波、高过载能力，支持 Modbus RTU 远程监控，内置故障 / 状态继电器输出，方便系统集成与运维。通过 EMC 电磁兼容测试，抗干扰强，适用于电力、冶金、水处理及自动化产线等场景。
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | REOTRON 567LH-DP24 |
| 输入电压 | 3×400V AC ±10%，50/60Hz |
| 输出电压 | 24V DC ±1%（精度） |
| 输出电流 | 最大 4.2A（100W） |
| 控制方式 | 晶闸管相位角 / 周期组控制 |
| 效率 | ≥90%（典型负载） |
| 纹波 | ≤100mV p-p |
| 通讯接口 | Modbus RTU（可选 Profibus-DP） |
| 保护功能 | 过流、过压、过热、短路 |
| 工作温度 | -20°C 至 +60°C |
| 防护等级 | IP20 |
| 安装方式 | 35mm DIN 导轨 / 面板安装 |
| 尺寸 | 120×80×40mm |
| 重量 | 约 2.0kg |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 断开系统总电源，包括 UPS
- 等待 5 分钟，确保电容放电
- 佩戴防静电手环，避免静电损坏
工具准备：
- 十字螺丝刀（PH1）、万用表、标签纸
- 手机（拍照记录接线与开关位置）
阶段二：安装固定（10 分钟）
- 核对型号：567LH-DP24，外观无变形、烧痕
- 安装至控制柜 DIN 导轨，垂直固定
- 预留上下≥100mm 散热空间，远离变频器等热源
- 柜体保持通风，符合 IP20 防护要求
阶段三：接线配置（20 分钟）
- 主电源：L1/L2/L3 接 3×400V AC，N 接零线
- 输出端子：V + 接 24V 正极，V – 接负极，GND 接地
- 控制信号：0-10V/4-20mA 接设定点输入
- 通讯线：RS-485（A/B 线）接 PLC 或上位机
- 继电器输出：故障 / 状态触点接报警回路
自检清单：
- 电源接线无短路，电压匹配
- 输出极性正确，无松动
- 通讯线屏蔽层单端接地
- 固定牢固，散热空间充足
阶段四：上电测试（15 分钟）
- 上电：电源指示灯亮，无报警（ERR 灯不亮）
- 电压校准：用万用表测输出，确认 24V±1%
- 负载测试：带载运行 30 分钟，温度≤60°C
- 通讯测试：Modbus 读写参数正常，远程监控响应灵敏
- 保护测试：模拟短路，模块快速切断输出并报警
常见问题解答（FAQ）
Q1：输入电压是三相还是单相？A：标准为三相 3×400V AC，适配工业电网；部分定制版支持单相 220V，采购前需确认。
Q2：和普通 24V 开关电源有什么区别？A：- 控制精度更高（±1% vs ±5%），纹波更低
- 支持远程通讯监控，适配自动化系统
- 抗干扰强，适合变频器、电焊机等强电磁环境
- 过载能力达 150%，稳定性更优
Q3：支持热插拔吗？A：不支持。更换前必须断电并放电，否则易烧毁晶闸管模块或触发短路故障。
Q4：通讯协议可以定制吗？A：标准配置 Modbus RTU，可定制 Profibus-DP、CAN-Bus 等，需下单时注明。
Q5：质保多久？A：全新原装提供 12 个月质保，非人为损坏（过压、进水、摔落除外）免费维修或更换。
Q6：有替代型号吗？A：原厂无直接替代，同系列可考虑567LH-DP12（12V 输出）或567LH-DP48（48V 输出），功率一致，接口兼容。
