描述
产品深度介绍
320-1026C 是绿泉（Greenspring）推出的高性能混合 I/O 控制模块，属于 320 系列核心单元，专为工业现场多类型信号采集与控制设计，广泛应用于电力、水处理、冶金、制药等 DCS/PLC 系统。
模块集成 16 路输入（模拟量 + 开关量）与 12 路输出（模拟量 + 开关量），支持 Modbus RTU/TCP 通讯，可直接对接上位机或控制器。采用工业级宽温设计（-20°C 至 + 55°C），具备抗干扰、高稳定性特点，支持 DIN 导轨安装，适配严苛工业环境。

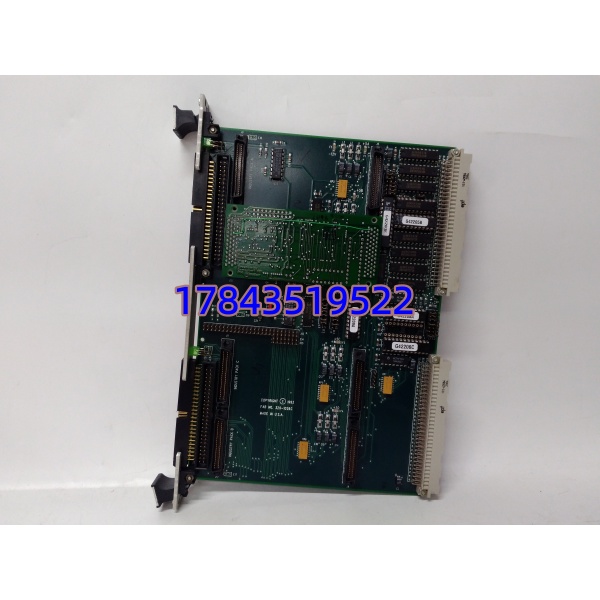

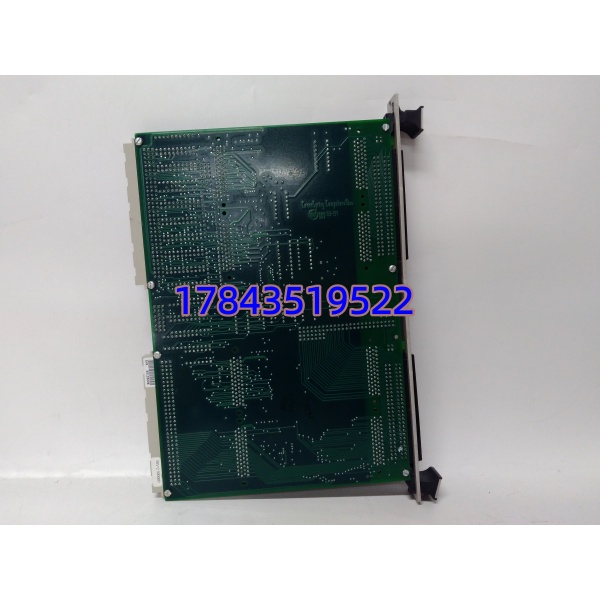

Greenspring320-1026C
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 物料型号 | 320-1026C |
| 品牌 | Greenspring（绿泉） |
| 供电电压 | 24V DC ±10% |
| 输入通道 | 16 路（模拟量 4-20mA/0-10V + 开关量） |
| 输出通道 | 12 路（模拟量 4-20mA/0-10V + 开关量） |
| 通讯协议 | Modbus RTU/TCP |
| 工作温度 | -20°C ~ +55°C |
| 存储温度 | -40°C ~ +85°C |
| 功耗 | 约 10W |
| 尺寸 (长 × 宽 × 高) | 100×50×30 mm |
| 重量 | 约 150 g |
| 安装方式 | DIN 导轨安装 |
| 防护等级 | IP20 |

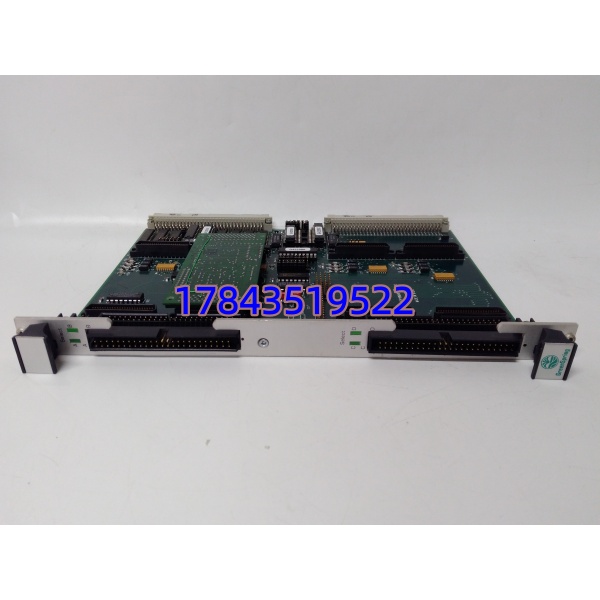

Greenspring320-1026C
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全要求
- 切断系统 24V DC 电源，避免带电操作
- 佩戴防静电手环，在防静电垫上操作
- 备份系统配置，拍照记录旧模块接线与地址设置
工具清单：十字螺丝刀、万用表、标签纸、防静电手环
阶段二：拆卸旧模块（15 分钟）
- 标记所有接线（电源、输入信号、输出信号、通讯）
- 松开端子螺丝，轻拔线缆，禁止硬拽损坏端子
- 拨开 DIN 导轨卡扣，垂直向上取出模块
- 检查背板连接器，清洁灰尘或氧化层
阶段三：安装新模块（15 分钟）
- 核对型号：确认 320-1026C 实物与标识无误
- 地址设置：通过 DIP 开关设置站地址（1-247）与波特率
- 对准 DIN 导轨推入，卡扣自动锁定
- 按标签恢复接线，确保正负极与信号端正确
- 自检：模块固定牢固、接线无错位、无工具遗留
阶段四：上电测试（20 分钟）
- 测量 24V DC 电源正常，无短路
- 上电后 PWR 绿灯常亮，无 ERR 红灯报警
- 连接上位机，通过 Modbus 扫描模块，确认通讯正常
- 模拟输入信号，检查采集精度；测试输出通道动作正常
- 空载运行 30 分钟，监测温升与稳定性，记录序列号
常见问题解答 (FAQ)
Q1：320-1026C 支持热插拔吗？A：不支持。该模块为有源 I/O 单元，带电插拔会导致通讯中断、端口烧毁，甚至影响整个系统网络。更换必须断电操作。
Q2：Modbus 通讯不稳定或掉线是什么原因？A：常见原因有 3 点：① 波特率 / 地址设置与主站不匹配；② 通讯线屏蔽层未单端接地或终端电阻未接（120Ω）；③ 接线端子松动或线路干扰。曾遇到现场通讯频繁掉线，排查为终端电阻未接，加装后恢复稳定。
Q3：模拟量输入数值跳动大怎么解决？A：先检查信号源是否稳定，再确认接线屏蔽良好；可在模块参数中开启软件滤波（均值滤波），或降低采样频率。若仍异常，检查模块是否受潮或积灰。
Q4：适配哪些系统？可以直接替换其他品牌吗？A：主要适配 Greenspring 320 系列系统，也可与支持 Modbus 协议的 PLC（如西门子、三菱）、DCS 系统对接。不可直接替换其他品牌模块，需重新配置通讯与 I/O 映射。
Q5：质保多久？是全新原装吗？A：提供 12 个月质保（发货日起）。所有 320-1026C 均为全新原装，附原厂合格证、出厂检测报告，支持核验，拒绝翻新件或维修件。
