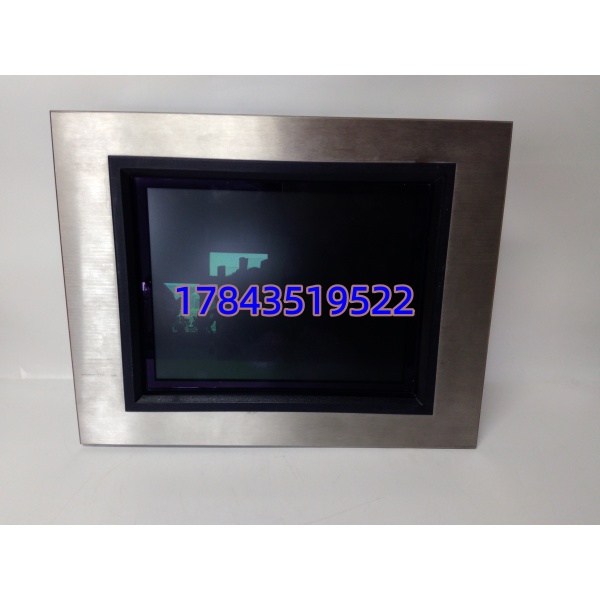

GF1-10TVD-100 是瑞士 Micro Innovation 公司推出的高性能工业触摸屏，属于 GF1 系列，专为恶劣工业环境设计。设备采用 10.4 英寸 TFT 彩色显示屏，搭配耐腐蚀不锈钢前面板（1.4301 材质），具备 IP65 防护等级，可有效抵御粉尘、油污与湿气侵入。
采用无风扇散热设计，宽温运行范围 – 20°C~+60°C，内置隔离电源与多重保护电路，支持 Modbus RTU 等通用通讯协议，适配 PLC、运动控制器与 DCS 系统，广泛应用于机械制造、食品包装、化工与水处理等场景。
关键技术规格
| 参数项目 | 技术参数 |
|---|---|
| 制造商 | Micro Innovation（瑞士） |
| 型号 | GF1-10TVD-100 |
| 显示屏 | 10.4 寸 TFT 彩色 LCD |
| 分辨率 | VGA (640×480) |
| 触摸类型 | 电阻式触摸屏 |
| 供电电压 | 24VDC ±10%（隔离型） |
| 前面板材质 | 不锈钢 1.4301（耐腐蚀） |
| 防护等级 | 前面板 IP65 |
| 工作温度 | -20°C ~ +60°C |
| 存储温度 | -30°C ~ +70°C |
| 通讯接口 | RS-232/485、以太网（可选） |
| 安装方式 | 面板嵌入式安装 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 切断 HMI 及关联设备电源，静置 5 分钟放电
- 确认安装区域无粉尘、油污，预留散热空间
- 准备防静电手环、十字螺丝刀、万用表
工具准备：防静电手环、PH2 螺丝刀、标签纸、手机备份工作：导出 HMI 程序与参数，拍照记录接线
阶段二：开孔与固定（15 分钟）
- 按尺寸在控制柜面板开孔（约 286×212 mm）
- 佩戴防静电手环，取出 GF1-10TVD-100
- 将屏幕嵌入开孔，对齐面板，卡扣固定
- 拧紧固定螺丝，确保前面板与柜体贴合防水
自检清单
- 开孔尺寸匹配，无毛刺
- 屏幕固定牢固，无松动倾斜
- 前面板密封胶条完好
- 散热口无遮挡

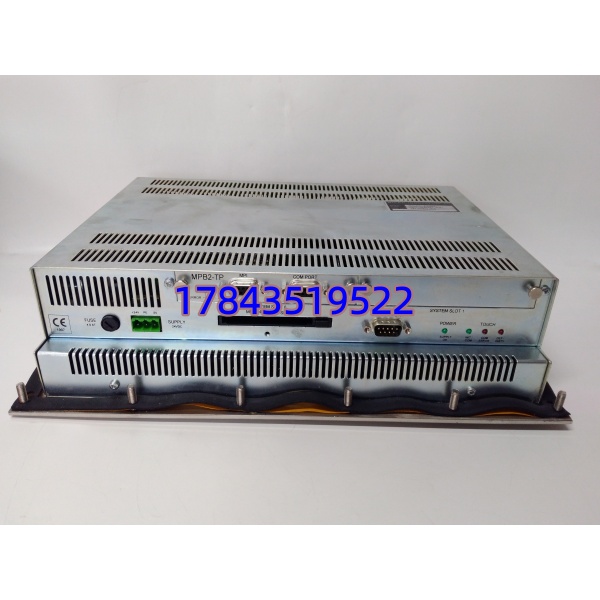

阶段三：接线与通讯（20 分钟）
- 连接 24VDC 隔离电源，正负极无反接
- 接入通讯线（RS-485 / 以太网），对接 PLC/DCS
- 连接 USB/SD 卡（程序下载与数据备份）
- 核对接线无误，端子螺丝扭矩 0.5N・m
阶段四：上电测试（15 分钟）
- 测量供电电压，确认 24VDC ±10%
- 单独给 HMI 上电，屏幕点亮、自检正常
- 配置通讯参数，连接 PLC 并读取数据
- 测试触摸操作、画面切换与报警显示
- 空载运行 30 分钟，无死机、通讯稳定
入库质检流程
- 入库验收：核对 Micro Innovation 原厂标签、序列号，不锈钢面板无划痕、变形，接插件完好。
- 上机实测：连接 PLC 测试平台，通电自检、触摸校准、通讯握手，连续 24 小时老化测试。
- 电气检测：测量隔离电源绝缘电阻，测试过压、反极性保护功能正常。
- 配置归档：记录固件版本、触摸校准参数，备份测试程序与通讯日志。
- 合规包装：防静电袋密封，气泡膜加固，贴附 QC 合格标签，可提供测试视频与报告。
技术避坑指南
- 通讯参数不匹配波特率、地址或协议错设，导致 HMI 与 PLC 通讯失败、数据不显示。更换前记录原参数，新设备复刻配置。案例：某生产线更换 HMI 后通讯失败，经查为波特率 9600 错设为 19200。
- 电源非隔离导致干扰使用非隔离 24V 电源，工业环境干扰大，屏幕闪烁、通讯中断。必须用隔离电源，远离变频器、电机等干扰源。提醒：电源必须隔离！远离大功率设备布线！
- 安装密封不良进水面板未贴合或胶条老化，湿气进入导致内部短路、屏幕损坏。安装时确保密封到位，定期检查胶条状态。
- 静电损坏风险干燥季节静电强，未做防护直接操作，易击穿触摸芯片或主板。教训：见过工程师未戴手环操作，通电后屏幕无显示，主板烧毁，损失惨重。
- 散热不良导致死机安装空间狭小、散热口遮挡，高温环境下设备过热死机、卡顿。预留 5cm 以上散热空间，避免阳光直射。
常见问题解答
Q1：GF1-10TVD-100 支持热插拔吗？A：不支持。通讯接口与电源接口插拔必须断电，带电操作易损坏接口芯片，导致通讯故障或设备报废。
Q2：这个型号停产了吗？能买到原装吗？A：GF1-10TVD-100 已停产，原厂无新货，市场库存稀缺。我们提供全新原装现货，来自瑞士 Micro Innovation 授权渠道，可提供序列号官网核验，附带出厂质检报告。
Q3：GF1-10TVD-100 和 GF1-10TVB-100 有什么区别？能直接替换吗？A：核心区别在电源，可直接替换：
- ：24VDC 隔离电源，抗干扰强，适合复杂工业环境
- GF1-10TVB-100：24VDC 非隔离电源，成本低，适合简单场景替换无需修改程序，仅需核对电源类型。
Q4：更换后需要重新编程吗？工作量大吗？A：同型号直接替换无需重编程，下载原程序备份即可。不同型号替换需重新适配画面与通讯参数，工作量约 1 小时。建议更换前备份程序与参数，避免数据丢失。
Q5：质保多久？出问题怎么办？A：提供 12 个月质保，覆盖非人为硬件故障。人为损坏（静电、过压、进水、摔落）不在保修范围。售后可远程协助诊断，1 年内非人为故障可换货。
Q6：需要常备缓冲库存吗？A：该型号已停产、原厂无货，属于关键操作终端备件。建议现场储备 1 台，可快速替换故障设备，缩短生产线停机时间，降低生产损失。
