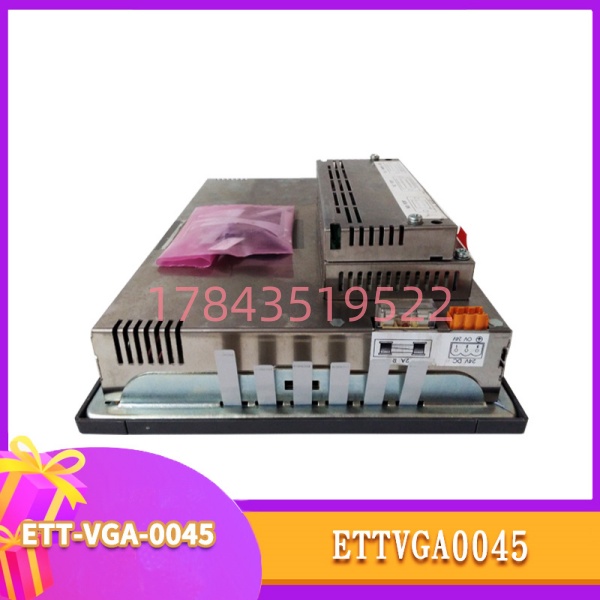

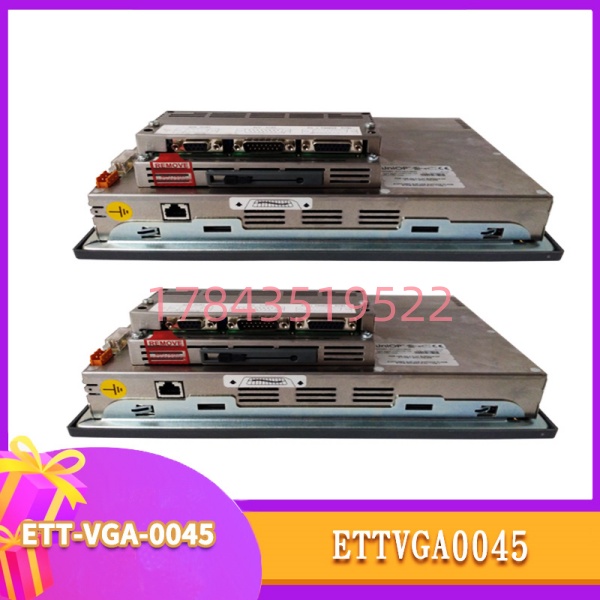

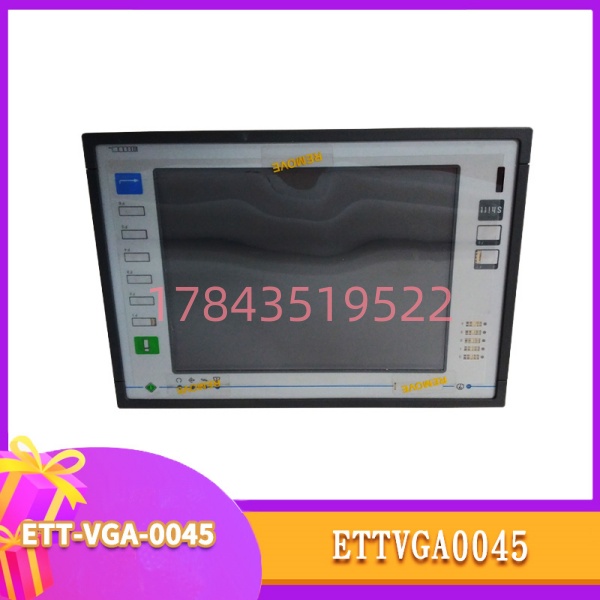

UNIOP ETT-VGA-0045是一款专为工业环境设计的VGA接口触摸屏，属于UNIOP控制器系统的核心人机交互设备。它主要用于连接计算机或工业控制设备，通过直观的触摸操作实现参数设置、状态监控与指令下发，广泛应用于数控机床、自动化生产线、化工过程控制等场景。
这款触摸屏采用10.4英寸彩色显示屏，分辨率达640×480像素，搭配抗干扰的VGA接口，能在复杂工业环境下输出清晰稳定的图像。它支持RS232、RS422、RS485三种串口通信，可与多种工业设备兼容，同时配备32MB板载内存，能存储丰富的界面数据。机身采用坚固耐用的工业级材料，适应-10~60℃的宽温工作环境，防护等级满足工业现场的防尘防污需求，操作界面简洁易用，可有效提升设备运维效率。
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 屏幕尺寸 | 10.4英寸彩色显示屏 |
| 显示分辨率 | 640 × 480 像素 |
| 通信接口 | RS232、RS422、RS485 |
| 视频接口 | VGA接口 |
| 板载内存 | 32MB |
| 电源输入 | 18~30V DC |
| 工作温度范围 | -10~60℃ |
| 存储温度范围 | -40~85℃ |
| 外形尺寸 | 311 mm × 220 mm |
| 安装方式 | 嵌入式面板安装 |
| 防护等级 | IP65（正面） |
安装与接线指南
⚙️ 阶段一: 准备工作 (预计耗时: 12分钟)
⚠️ 安全提示:
- 提前通知生产部门规划停机时间
- 确认连接的工业设备已断电并处于安全状态
- 断开触摸屏连接的所有电源与信号线
- 准备防静电设备，避免静电损坏触摸屏内部元件
工具与物料准备:
- 防静电手环 + 防静电垫
- 十字螺丝刀（PH1规格）
- 万用表（电压测量用）
- 标签纸 + 记号笔（标记每根信号线）
- 手机（拍照记录旧触摸屏的接线布局与安装位置）
备份工作:
- 导出触摸屏的界面配置文件与参数设置，保存至U盘
- 拍照记录：
- 旧触摸屏的电源线、信号线连接位置
- 触摸屏在控制柜上的安装固定点
- 触摸屏与设备的通信端口对应关系
⚙️ 阶段二: 拆卸旧触摸屏 (预计耗时: 10分钟)
步骤:
- 标记并断开外部接线:
- 用标签纸标注每根线缆对应的接口（如”VGA线”、”RS232通信线”）
- 轻轻拔下所有信号线与电源线，注意握住接头部分而非线缆
- 拆卸固定螺丝:
- 拧下触摸屏正面四周的固定螺丝
- 从控制柜面板后方将触摸屏推出（避免刮花屏幕）
- 检查接口状态:
- 查看VGA接口和串口的针脚是否弯曲、氧化
- 如有灰尘，用干燥毛刷清理接口（禁止用手触摸针脚）
⚠️ 注意事项:
- 操作时避免按压触摸屏表面，防止液晶面板损坏
- 旧触摸屏的固定垫片需妥善保存，用于新设备安装
⚙️ 阶段三: 安装新触摸屏 (预计耗时: 15分钟)
步骤:
- 佩戴好防静电手环，从防静电袋中取出新触摸屏
- 核对型号：确认新触摸屏型号ETT-VGA-0045与旧设备一致
- 预安装固定:
- 将触摸屏嵌入控制柜的安装开孔，调整位置使其对齐面板
- 从面板后方安装固定螺丝，初步拧紧（不要完全锁死）
- 连接线缆:
- 对照标签与照片，连接VGA线、电源线与通信串口线
- 确保每根线缆的接头完全插入接口，听到”咔哒”声确认锁定
- 固定与调整:
- 均匀拧紧四周的固定螺丝，确保触摸屏与面板紧密贴合
- 轻轻晃动触摸屏，确认安装牢固无松动
自检清单:
- 触摸屏型号与旧设备一致
- 所有线缆按标记连接正确
- 接口连接牢固无松动
- 触摸屏在面板上安装平整
- 无工具或杂物遗留在控制柜内
⚙️ 阶段四: 上电测试 (预计耗时: 15分钟)
上电前检查:
- 再次确认所有接线无误，无短路风险
- 用万用表测量输入电源电压，确认在18~30V DC范围内
- 检查触摸屏表面无划痕或损坏
上电测试步骤:
- 先给触摸屏单独上电，观察启动状态:
- 屏幕正常点亮，显示品牌Logo → 硬件启动正常
- 无黑屏、花屏或闪烁现象 → 显示功能正常
- 连接通信测试:
- 开启连接的工业控制设备，测试串口通信
- 用调试软件扫描设备，确认触摸屏与控制设备通信正常
- 恢复配置文件:
- 将备份的界面配置文件导入新触摸屏
- 核对显示界面、参数设置与旧设备一致
- 触摸功能测试:
- 点击屏幕上的按钮、滑动界面，确认触摸响应精准无偏差
- 测试触摸操作对应的设备动作，确保指令执行正常
最终确认:
- 触摸屏运行30分钟无异常
- 所有显示、通信、触摸功能正常
- 记录更换信息（日期、人员、新触摸屏序列号）至维护日志
⚠️ 常见问题排查:
- 屏幕无法点亮 → 检查电源线连接与输入电压
- 通信失败 → 核对串口参数（波特率、奇偶校验）与接线
- 触摸响应偏差 → 进入触摸屏校准程序，重新校准触摸坐标
常见问题解答 (FAQ)
Q1: 这个触摸屏可以直接替换其他品牌的HMI吗？
A: 不能直接替换。不同品牌的HMI在通信协议、界面配置软件上差异很大，比如UNIOP的触摸屏用的是专属配置软件，和西门子、三菱的不通用。如果要替换，需要满足两个条件：一是接口匹配（比如都有VGA和RS232接口），二是重新开发界面配置文件，把原有的操作界面、参数逻辑重新导入新触摸屏。我之前遇到过一个项目，替换触摸屏光重新做界面就花了3天时间。
Q2: 触摸屏的触摸灵敏度下降怎么办？
A: 首先排查是不是表面脏了，工业现场的灰尘、油污会影响触摸响应，用干净的软布蘸少量酒精轻轻擦拭屏幕即可。如果擦拭后还是灵敏度低，就进入触摸屏的校准程序重新校准坐标。要是校准后还是不行，可能是触摸面板的硬件老化了，这种情况就需要更换触摸屏了。提醒一下，清洁屏幕时不要用尖锐物品，避免刮花表面的防眩图层。
Q3: 这个触摸屏支持和PLC直接通信吗？
A: 支持，它有RS232、RS422、RS485三种串口，可以和大多数品牌的PLC直接连接，比如西门子S7系列、三菱FX系列、AB的PLC都没问题。不过连接前需要核对通信参数，比如波特率、数据位、奇偶校验，必须和PLC的参数设置一致。比如连接西门子S7-300，通常波特率设为9600，数据位8位，无校验位，停止位1位。
Q4: 触摸屏的质保期是多久？人为损坏能保修吗？
A: 我们提供12个月的质保期，自发货日起计算。质保范围是触摸屏本身的硬件故障，比如屏幕黑屏、通信接口损坏、触摸失效等非人为损坏。但人为损坏不在质保范围内，比如屏幕被尖锐物品刮花、进水、电源接错导致的烧毁等。如果是人为损坏，我们可以提供付费维修服务，或者帮您更换全新的触摸屏。
Q5: 市场上有翻新的ETT-VGA-0045吗？怎么辨别？
A: 这款型号是工业常用的触摸屏，市场上确实存在翻新货。你可以通过这几点辨别全新原装：
- 全新的触摸屏有未拆封的原厂防静电袋，上面有UNIOP的品牌标识和型号标签
- 屏幕表面干净无划痕，接口的金属针脚无氧化或使用痕迹
- 我们可以提供原厂的出货证明，你可以通过UNIOP官方渠道验证序列号
建议不要买价格过低的产品，翻新触摸屏的稳定性差，容易出现触摸失灵、屏幕闪屏等问题，反而影响生产效率。
