Johnson Controls MS-NAE5510-3 | 楼宇自控NAE控制器

描述

关键技术规格

产品深度介绍

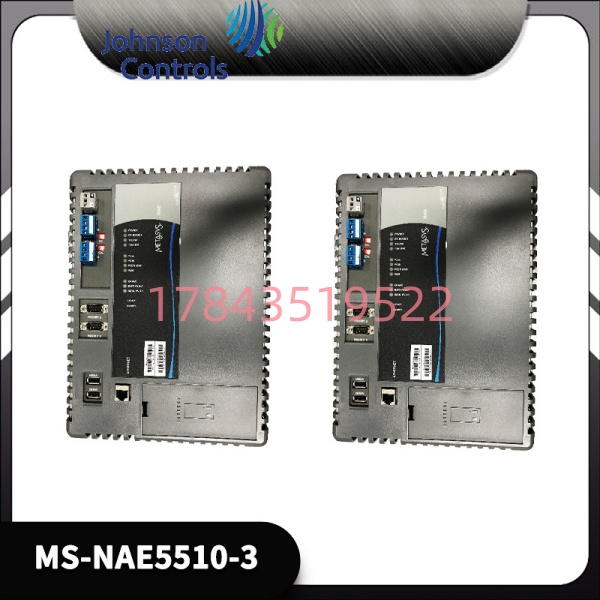

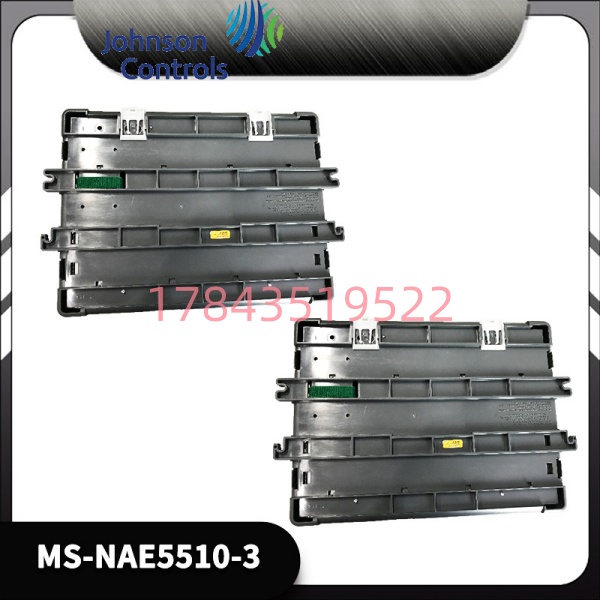

江森 MS-NAE5510-3 是 Metasys 楼宇自控系统的核心组件，江湖人称“网络引擎”(NAE)。它的活儿是当大楼的“神经中枢”——把分散在楼里各处的空调机组、照明回路、风机盘管、门禁读卡器、VAV 末端这些设备统管起来。你可以在中控室盯着它的大屏，也可以拿笔记本连上它的 Web 页面远程看数据、调设定值、查报警。说白了，没有它，楼宇自控就是一堆各自为战的孤岛设备。

这玩意儿有几点值得说。第一，协议通吃——BACnet/IP、LonWorks、Modbus，市面上主流的楼宇协议基本都支持。这意味着你不需要把旧设备全拆了换江森一家的东西，能省一大笔改造费。第二，Web 访问——不用装专用客户端软件，浏览器输 IP 地址就能登进去，值班人员上手快。第三，2GB 内存配 16GB 存储，做数据记录和趋势分析够用了——查一查过去三个月某层楼的温度变化，物业经理要这种报告时你拿得出来。第四，支持 100 台设备的规模，一栋中型写字楼或一个医院院区，单台就能兜住。

应用场景与行业案例

这玩意儿解决什么问题

做过楼宇自控现场的人都知道，最头疼的事儿是“兼容”和“整合”。一栋大楼里，暖通用的是 A 品牌控制器，照明是 B 品牌，冷机是 C 品牌带自己的协议。中控室要摆三台电脑、开三个软件，值班员学了一个月还搞不明白。这叫“信息孤岛”。

MS-NAE5510-3 干的事儿就是当“翻译官”和“指挥官”。它把不同协议、不同品牌的设备接到同一个平台上，在中控室就能统一监视和控制。另一个痛点——半夜空调出故障，物业经理被电话吵醒，远程登不进去看不了数据，只能派人跑一趟。这玩意儿有 Web 界面，有网络就能看，省了多少腿脚。

典型应用场景

1. 写字楼 – HVAC 集中控制
标准层的风机盘管、VAV 箱、新风机组、冷站群控，全部挂到 NAE 底下。物业工程部在中控室就能看各层温度、调设定值、处理报警。关键是节能——下班后自动把空调调到待机模式，半夜有加班的人刷卡进办公室，自动恢复空调。

2. 医院 – 洁净区域环境保障
手术室、ICU、无菌病房对温湿度和压差有严格要求，FDA 和卫健委检查时要查历史记录。NAE 的数据记录功能正好用上——每 15 分钟记录一次，随时调出来给检查人员看。而且医院不能停空调，NAE 的稳定性得经得起考验。

3. 商场 – 照明与空调联动
商场的公共照明、店铺照明、空调系统，按营业时间自动开关。节假日和平时不一样，夏季和冬季不一样。NAE 的时间表和节假日日程功能，设一次就不用管了。物业管理处还能远程关掉某个租户忘关的空调——租户感谢你帮他省电费。

4. 学校/大学 – 分时分区控制
教室、实验室、礼堂、体育馆，使用时间不同。NAE 按课表和活动日程自动控制设备。周末只开图书馆和食堂，暑假只开行政楼。这一套下来，能耗能降 20%-30%。

5. 数据中心 – 环境与安防集成
机房的精密空调、温湿度传感器、漏水检测、门禁系统，全部接入 NAE。温湿度超限自动发报警短信给值班工程师，门禁记录可追溯——等审计时，你拿得出“谁、什么时间、进了哪个机房”的记录。

真实案例

案例：某三甲医院夜间抢修

去年 7 月，一个闷热的周六晚上，我接到某三甲医院后勤科长老张的电话。

老张说：“ICU 那台 NAE 好像挂了，护士站那边温度报警，设定值调不了。”

我赶紧问：“屏幕上能进 Web 界面吗？IP 通不通？”

老张试了一下：“不通，Ping 不通。”

我心里有数了——大概率是硬件故障或者电源挂了。他说仓库里没有备件，问原厂要两周。两周？ICU 的空调系统不能远程控制，万一温度失控，那可是人命关天的事。

我查了一下库存，正好有一台 MS-NAE5510-3。第二天一早顺丰发出，周一到货。

老张换上去之前，我让他做了一件事——把旧 NAE 的配置文件导出来（如果还能开机的话），或者找备份。他运气不错，IT 部门有定期备份。新 NAE 导入配置，20 分钟恢复运行。

老张事后说了一句实在话：“关键设备真的不能省备件。一台 NAE 万把块钱，ICU 停空调的风险，谁敢担？”

后来他们又买了两台作为储备，分放在两个院区。这件事之后，老张给所有楼宇自控的核心设备都建了备件清单。
