描述
产品详情

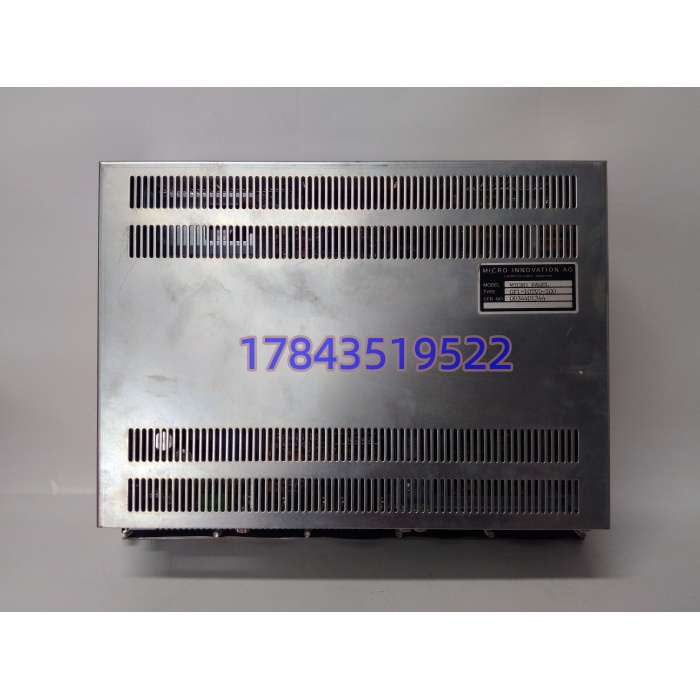

・型号：GF1‑10TVD‑100・品牌：MICRO‑INNOVATION AG（瑞士）
规格参数
| 参数项 | 参数值 |
|---|---|
| 显示屏 | 10.4 英寸 TFT‑LCD，LED 背光，SVGA 800×600 分辨率 |
| 触摸类型 | 5 线电阻式触摸屏，支持手套操作 |

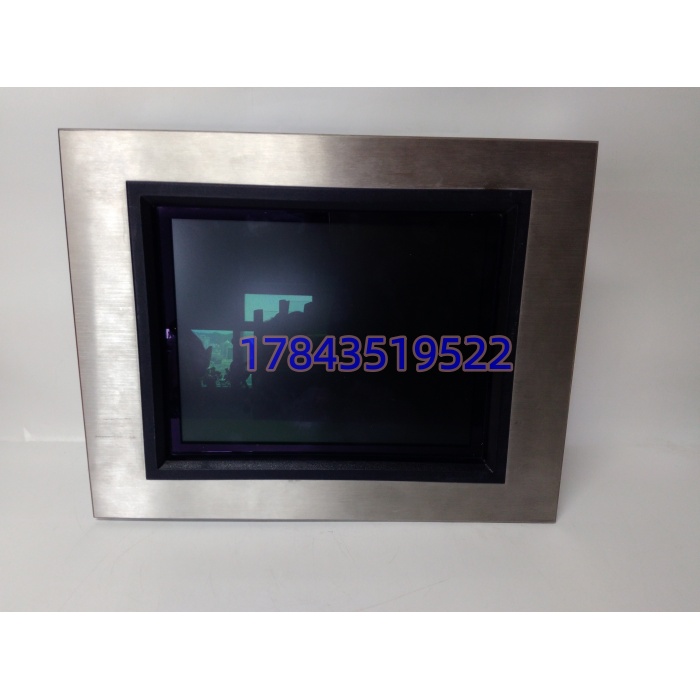

| 前面板 | 不锈钢材质，面板 IP65 防尘防水，适合柜体开孔嵌入式安装 |
| 供电 | DC24V（9‑30VDC 宽压输入，带反接、浪涌保护） |
| 存储介质 | CF 卡插槽，设备工程程序、镜像全部存放在 CF 卡内 |

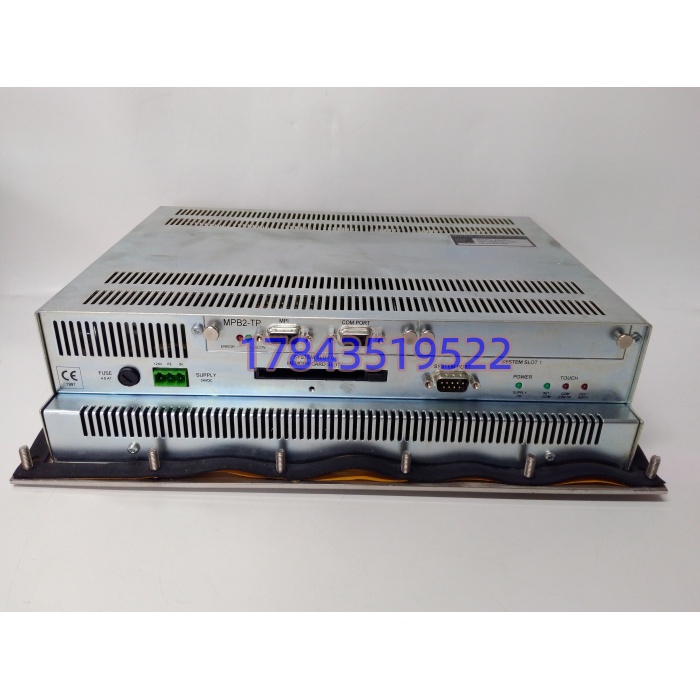

| 通讯接口 | 以太网、RS232、RS485、USB 接口 |
| 工作温度 | 0℃ ~ +50℃；宽温版本‑10℃~+60℃ |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95% 无冷凝 |
| 故障高发器件 | 背光灯管 / LED 背光模组、电阻触摸层、CF 卡座、板载电解电容、电源输入回路 |
| 生命周期 | 原厂已经停产，无全新原厂现货；市面流通全部拆机、测试翻新备件；衍生型号 GF1‑10TVD‑000，硬件有差异不可直接互换。 |
| 静电要求 | 整机内部集成工控主板，拆装 CF 卡、插拔线缆必须佩戴防静电手环。 |
产品介绍
GF1‑10TVD‑100 是瑞士 MICRO‑INNOVATION 的设备配套工业一体机，大量集成在成套进口设备上，不是通用组态 HMI。整套设备的画面工程、运行镜像全部保存在 CF 存储卡上。
坦白讲，现场最高发故障：背光老化变暗、触摸层失灵、CF 卡介质损坏。很多运维拿到备件直接上电，机器能点亮，但没有任何设备画面。硬件备件本体是空的，不自带设备的工程镜像，必须迁移原机 CF 卡，或者导入对应设备备份镜像，终端才能正常操作设备。不能直接拿 GF1‑10TVD‑000 盲替换，硬件版本、底板接口、BIOS 存在差异，直接上机识别不到 CF 卡或者通讯异常。很多进口产线设备整机采购成本极高，现场一般储备经过完整上电测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，设备夜班运行，GF1‑10TVD‑100 的 CF 卡损坏，触摸屏开机只能进入系统底层，没有工艺操作画面，整条进口生产线无法操作。新备件到货直接装机，忘记迁移 CF 卡，设备依旧不能使用；进口整机订货周期长达数月，产线只能依靠备件轮换解决。
典型场景：
- 欧洲进口成套机械设备：印刷、挤出、镀膜、物流分拣、特种加工设备配套操作终端。
- 制药、包装进口设备嵌入式人机操作面板。
- 汽车零部件进口产线设备操作站。
- 存量进口设备维修替换，原厂不再供货，备件轮换。
真实案例：某外资材料厂进口涂布设备，GF1‑10TVD‑100 开机只显示 BIOS 界面，无法进入工艺操作画面。排查确认 CF 卡存储介质损坏。采购经过上电测试拆机一体机备件；停机窗口断电更换整机，迁移原设备备份 CF 卡，上电加载设备工程镜像，校验串口、以太网和设备 PLC 通讯，全部操作画面、报警、参数设置功能恢复，产线恢复生产。后续将该型号纳入设备关键备件清单。
