SUPCON SB3073-Ex 是中控技术推出的温度变送型隔离安全栅，安装于安全区，与危险区本安仪表配合，构成本安防爆系统。可接入 Pt100、Cu50 等热电阻或热电偶信号，隔离转换为标准 4-20mA 或 1-5V 信号，防止危险能量反向传递至现场。
采用模块化设计，支持 DIN 导轨快速安装，具备输入、输出、电源三端口隔离，隔离电压≥250V，有效抑制地环路干扰。精度达 0.1% FS，响应时间≤10ms，兼容 HART 协议，适配石化、制药、食品等易燃易爆环境，可直接接入 DCS、PLC 系统。

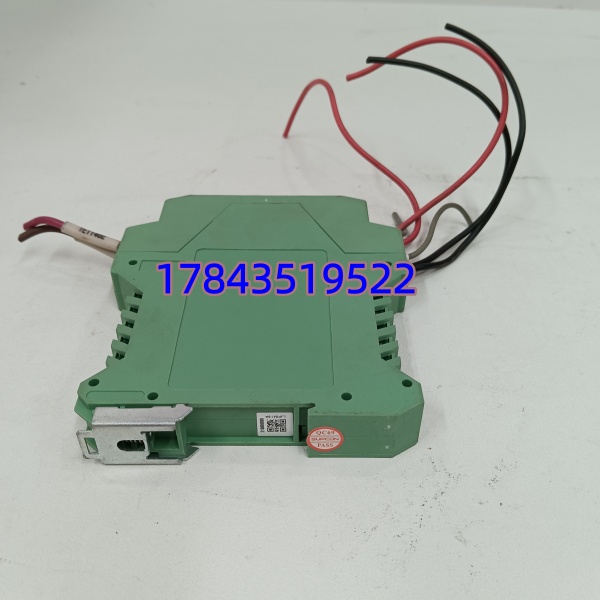

SUPCON SB3073-Ex
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | SB3073-Ex |
| 品牌 | SUPCON（中控技术） |
| 输入信号 | 热电阻：Pt100/Cu50（2/3 线制）；热电偶：K/S/T/E 型 |
| 测量范围 | Pt100：-200～850℃；Cu50：-50～150℃ |
| 输出信号 | 4-20mA DC 或 1-5V DC（可选） |
| 精度 | 0.1% FS |
| 响应时间 | ≤10 ms |
| 防爆等级 | Ex ia IIC（GB3836.4-2000） |
| 隔离特性 | 三端口隔离（输入 / 输出 / 电源），隔离电压≥250V |
| 电源 | 24V DC ±10% |
| 工作温度 | -20℃～+60℃ |
| 安装方式 | DIN 导轨安装 |
| 尺寸 | 150 mm × 115 mm × 22.5 mm |

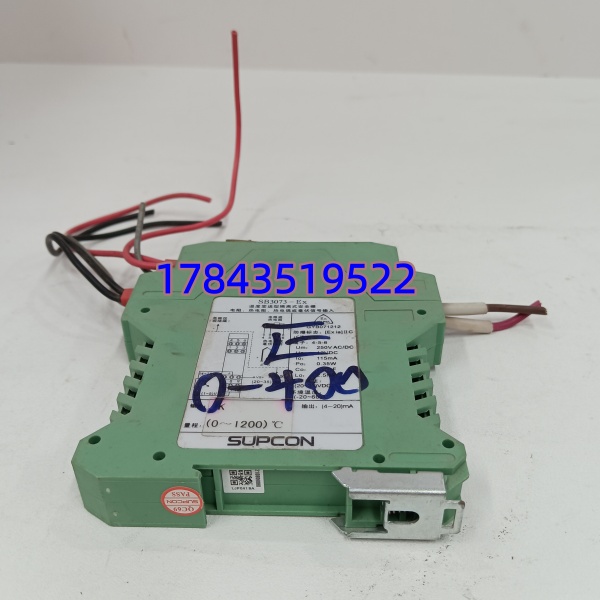

SUPCON SB3073-Ex
技术避坑指南
1. 输入类型配置错误
- 问题：热电阻 / 热电偶类型选错，导致温度显示偏差大
- 避坑：
- 更换前记录原模块输入类型（Pt100/Cu50 / 热电偶）
- 用编程线连接模块，通过软件确认配置
- 现场核对传感器型号，避免错配
- 案例：某项目误将 Pt100 设为 Cu50，温度显示偏低 50℃，重新配置后恢复正常
2. 接线错误（3 线制热电阻）
- 问题：3 线制热电阻接线不一致，导致测量误差
- 避坑：
- 3 线制需保证三根线缆电阻一致
- 端子 4/5/6 对应热电阻三根线，不可接反
- 用万用表测量三线电阻，差值≤0.5Ω
- 警示：3 线制接线错误是温度不准的最常见原因，务必核对
3. 防爆安装不规范
- 问题：安全栅安装位置错误，未满足本安防爆要求
- 避坑：
- 必须安装于安全区，不可安装于危险区
- 危险区与安全区接线严格分离，不可混接
- 接地可靠，接地电阻≤4Ω
- 法规：不符合防爆安装规范，属于重大安全隐患
常见问题解答（FAQ）
Q1：SB3073-Ex 的防爆等级是什么？适用哪些区域？
A：防爆等级为Ex ia IIC，符合 GB3836.4-2000 标准，适用于0 区危险环境（持续或长期存在易燃易爆气体），可直接连接本安型热电阻、热电偶传感器。
Q2：支持哪些输入信号？量程可以修改吗？
A：支持 ** 热电阻（Pt100/Cu50）和热电偶（K/S/T/E 型）** 输入。量程可通过专用编程线连接电脑，用配置软件修改，Pt100 范围 – 200～850℃，Cu50 范围 – 50～150℃。
Q3：输出信号可以选择吗？兼容 HART 协议吗？
A：输出可选择4-20mA DC或1-5V DC，默认 4-20mA。兼容 HART 协议，可通过 HART 手操器读取参数、修改配置，适配智能现场仪表。
