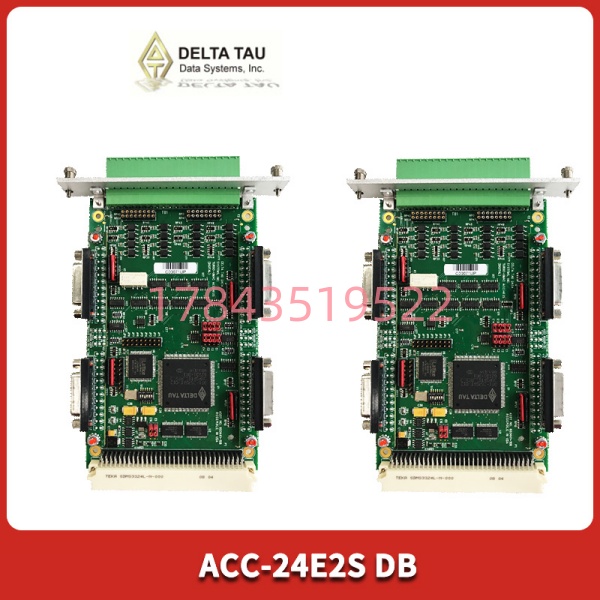

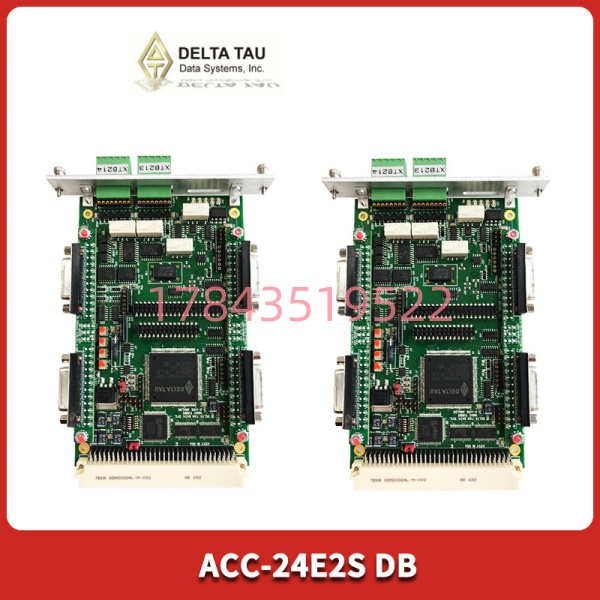

DELTA TAU ACC-24E2S-DB | 运动控制接口模块 现货供应

原价为:¥6,786.00。当前价格为:¥3,455.00。

  • 型号: DELTA TAU ACC-24E2S-DB
  • 品牌: DELTA TAU (泰道)
  • 系列: PMAC运动控制系列
  • 核心功能: 运动控制信号转接与I/O扩展
  • 产品类型: 运动控制接口端子板
  • 关键规格: 24通道差分输出 | DB15接口 | 支持PMAC2/PMAC3控制器
  • 成色: 全新原装 (New Surplus), 非翻新
分类:

描述



产品深度介绍

DELTA TAU ACC-24E2S-DB是泰道专为PMAC运动控制系统设计的接口端子板,主要用于控制器与外部执行设备之间的信号转接与扩展。它可将控制器的差分信号转换为标准工业接口,连接伺服驱动器、步进电机或传感器,广泛应用于数控机床、机器人、自动化生产线等高精度运动控制场景。

这款端子板支持24通道差分信号输出,搭配DB15接口,能实现高速、稳定的信号传输,避免工业现场电磁干扰影响控制精度。同时,它兼容PMAC2、PMAC3等主流控制器,安装方式灵活,可直接通过DIN导轨固定在控制柜内,还能根据需求配置端子标识,简化接线与维护流程,为高精度运动控制提供可靠的信号转接解决方案。



关键技术规格

参数项 参数值
信号类型 差分输出信号
通道数量 24通道
接口类型 DB15母头接口
输入电压范围 5V DC ±5%
输出电流能力 每通道最大20mA
绝缘电阻 ≥100MΩ (500V DC)
工作温度范围 0~60℃
存储温度范围 -40~85℃
外形尺寸 165 mm × 100 mm × 35 mm
安装方式 35mm DIN导轨安装
兼容控制器 PMAC2、PMAC3、Turbo PMAC



安装与接线指南

⚙️ 阶段一: 准备工作 (预计耗时: 10分钟)

⚠️ 安全提示:

  1. 提前通知生产部门规划停机时间
  2. 确认系统已切换至安全状态(电机停转、设备断电等)
  3. 断开运动控制系统的所有电源
  4. 等待5分钟,确保电容完全放电

工具与物料准备:

  • 防静电手环 + 防静电垫
  • 十字螺丝刀(PH1规格)
  • 万用表(电压测量用)
  • 标签纸 + 记号笔(标记接线端子)
  • 手机(拍照记录旧端子板的接线布局)

备份工作:

  1. 导出运动控制系统的程序参数并保存至U盘与云端
  2. 拍照记录:
    • 旧端子板的接线端子与线缆对应关系
    • 端子板与控制器的连接方式
    • 控制柜内的安装位置

⚙️ 阶段二: 拆卸旧端子板 (预计耗时: 8分钟)

步骤:

  1. 标记并断开外部接线:
    • 用标签纸标注每根线缆对应的端子编号
    • 逆时针旋转螺丝刀松开端子螺丝,轻轻拉出线缆(避免拽扯损坏端子)
  2. 断开与控制器的连接:
    • 拔出DB15接口的连接线缆,注意握住接头部分而非线缆
  3. 移除固定螺丝:
    • 拧下端子板两侧的DIN导轨固定螺丝
    • 从导轨上取下旧端子板
  4. 检查接口状态:
    • 查看DB15接口的针脚是否弯曲、氧化
    • 如有灰尘,用干净的毛刷清理(禁止用手触摸针脚)

⚠️ 注意事项:

  • 不要强行拉扯线缆,避免内部线芯断裂
  • 旧端子板的标识标签需拍照保存后再撕下

⚙️ 阶段三: 安装新端子板 (预计耗时: 10分钟)

步骤:

  1. 佩戴好防静电手环,从防静电袋中取出新端子板
  2. 核对型号:确认新端子板型号ACC-24E2S-DB与旧模块一致
  3. 固定端子板:
    • 将端子卡入35mm DIN导轨,对齐安装位置
    • 拧紧两侧的固定螺丝,确保端子板无松动
  4. 连接控制器线缆:
    • 将DB15接口线缆插入端子板对应的接口,听到”咔哒”声表示锁定
    • 轻轻拉扯线缆,确认连接牢固
  5. 恢复外部接线:
    • 对照标签与照片,逐根将线缆连接到对应端子
    • 顺时针旋转端子螺丝固定线缆(扭矩约0.4N·m)
    • 检查所有线缆无交叉、无拉扯

自检清单:

  • 端子板型号与旧模块一致
  • DB15接口连接牢固
  • 所有线缆按标记连接正确
  • 端子螺丝已拧紧
  • 端子板在导轨上固定稳定

⚙️ 阶段四: 上电测试 (预计耗时: 12分钟)

上电前检查:

  1. 再次确认所有接线无误,无短路风险
  2. 用万用表测量输入电压,确认在5V DC ±5%范围内
  3. 检查控制柜内无工具或杂物遗留

上电测试步骤:

  1. 先给控制机柜上电,暂不为执行设备(电机、驱动器)供电
  2. 观察控制器与端子板的指示灯:
    • 控制器RUN灯常亮 → 系统启动正常
    • 端子板无异常红灯闪烁 → 电源与通信正常
  3. 连接调试软件:
    • 打开PMAC调试软件,扫描设备确认端子板已被识别
    • 读取端子板的状态参数,确认无通信故障
  4. 信号测试:
    • 发送测试信号,检查每通道的输出是否正常
    • 对比新旧端子板的信号输出精度,确保误差在允许范围内
  5. 带载测试:
    • 逐步为执行设备上电,模拟简单运动控制指令
    • 检查设备运行状态,确认控制精度无偏差

最终确认:

  • 系统运行30分钟无报警
  • 所有通道信号输出稳定、精度达标
  • 记录更换信息(日期、人员、新端子板序列号)至维护日志
