描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | E1740A（Keysight/Agilent/HP） |
| 模块形态 | VXI 总线、C 尺寸、双槽位 |
| 测量分辨率 | 50 ps（LSD） |
| 通道数 | 2 路独立输入（50Ω） |
| 最大测量速率 | 80 MHz（连续边缘采样） |
| 时间间隔范围 | ±10 s |
| 输入灵敏度 | 200 mVpp |
| 测量缓存 | 512K（单通道） |
| 触发方式 | 边沿 / 窗口 / 脉宽触发 |
| 通信协议 | SCPI（VXI-11），GPIB / 以太网可控 |
| 工作温度 | -10°C ~ +60°C |
| 功耗 | VXI 背板 + 5V/±12V/+24V 供电 |
产品深度介绍

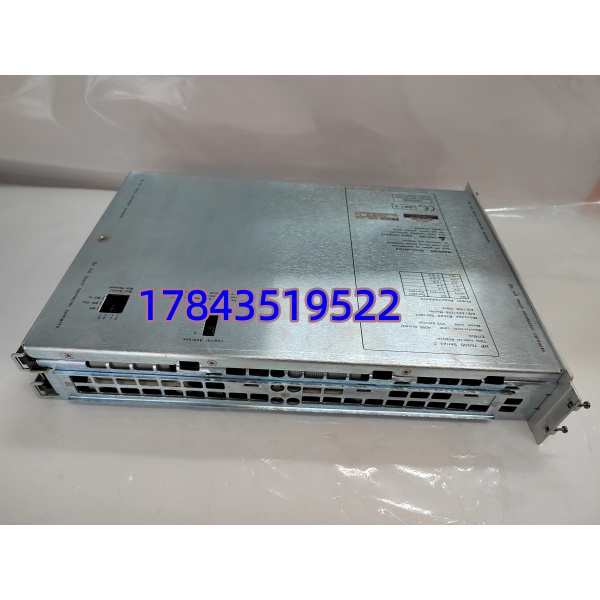

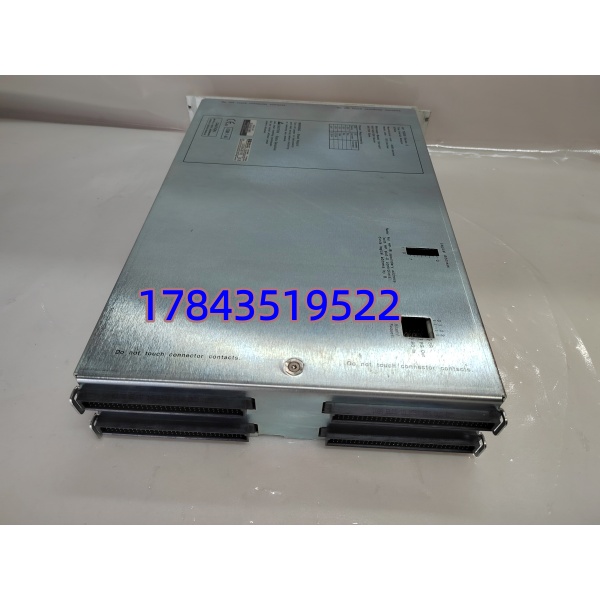

E1740A 是是德科技（原 HP/Agilent）推出的高性能 VXI 总线时间间隔分析仪，为 E1725C 时序测试系统核心模块，主打超高分辨率时序测量。
- 50ps 分辨率：精确捕获信号边沿，分析皮秒级抖动 / 漂移。
- 双通道同步：可测两路信号时差、脉宽、周期、占空比，适合差分 / 时钟同步测试。
- DSP 硬件加速：实时输出相位噪声、抖动频谱，支持直方图与统计分析。
- VXI 即插即用：C 尺寸双槽位，兼容 VXI-11 与 SCPI，易于集成到自动化测试系统。
应用场景
- 通信设备测试：SONET/SDH、光模块、网络设备时钟抖动 / 同步精度验证。
- 半导体 / 芯片：高速数字 IC、FPGA、CPU时序裕量与抖动测试。
- 数据存储：硬盘 / SSD / 存储控制器读写时序、信号完整性分析。
- 航空航天 / 科研：高精度时间同步、雷达 / 卫星信号时延与相位测量。
质量与供货提示
- 停产信息：原厂已停产，市场以二手 / 翻新 / 拆机为主，少量库存新机。
- 兼容性：必须搭配E1725C VXI 机箱与系统软件使用，不可独立运行。
- 质量把控：到货需校准50ps 分辨率、80MHz 速率、触发精度，出具校准证书。
避坑要点
- 混淆型号：E1740A≠E1741A/E1742A，后者为示波器，功能完全不同。
- 忽视系统依赖：单独买模块无法使用，必须配 E1725C 机箱与软件。
- 精度衰减：二手模块需重点校验分辨率与抖动指标，避免精度不足。
