描述
产品深度介绍
SCXI-1104C 是 NI 面向工业测试、实验室数据采集推出的 32 通道差分电压调理模块，适配 SCXI-1000/1001 系列机箱，专门处理热电偶变送器、压力传感器、电压输出仪表等中压模拟信号。每一路通道集成独立 RC 低通滤波电路、10 倍分压衰减器与高阻抗仪表放大器，可将 ±60V 宽范围输入信号缩放至 DAQ 采集卡适配量程；32 路信号经内部多路开关复用为单路背板输出，大幅节省 DAQ 硬件通道资源。模块支持单机箱多卡级联，配套 SCXI-1303 端子板实现现场线缆分线，兼容 NI-DAQmx 驱动与 LabVIEW 组态软件，整机金属散热壳体、PCB 带防潮涂层，适配电厂性能试验、自动化产线检测、高校力学环境测试存量老旧采集系统维修替换。

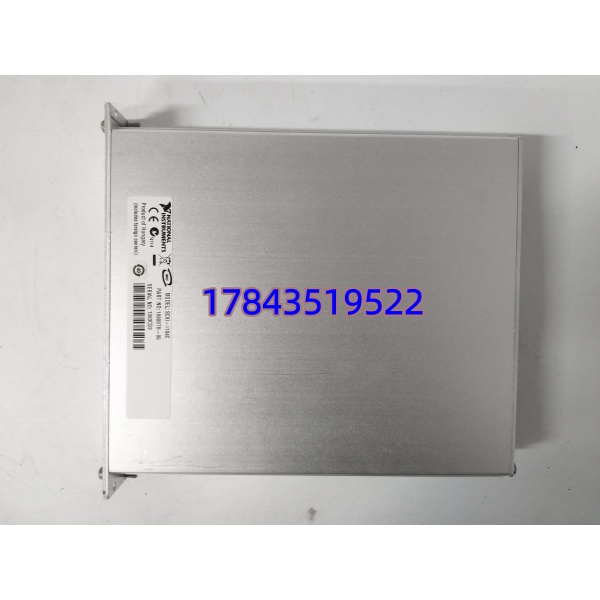

SCXI-1104C
关键技术规格
| 参数项目 | 参数详情 |
|---|---|
| 完整型号 | SCXI-1104C（升级改进版，相较初代 1104 优化过压保护） |
| 适配机箱 | SCXI-1000、SCXI-1001 标准 12 槽测试机箱 |
| 输入通道 | 32 路全差分模拟输入，两两成对差分采集 |
| 最大耐受信号 | ±60 VDC 直流、30 VAC 有效值、±42 V 交流峰值 |
| 通道电路 | 每通道独立 10 倍衰减、RC 低通滤波、仪表放大器 |
| 输入阻抗 | 单通道＞10 GΩ，极小分流不干扰现场传感器 |
| 输出方式 | 内部多路复用，32 通道分时输出单路背板模拟总线 |
| 过压保护 | 上电 ±30V、断电 ±15V 通道限压防护，防止传感器浪涌损坏板卡 |
| 配套端子板 | SCXI-1303 32 通道差分接线端子座 |
| 驱动软件 | NI-DAQmx、传统 NI-DAQ、LabVIEW 全版本兼容 |
| 机箱背板 | SCXIBUS 专用并行控制总线，软件寻址切换通道 |
| 供电规格 | 机箱背板 5V 直流供电，整机典型功耗 0.9 A |
| 运行温区 | 0 ℃ ~ +55 ℃；存储 – 40 ℃ ~ +85 ℃ |
| 典型应用 | 设备性能测试、多通道电压变送器采集、结构应力电压测量 |

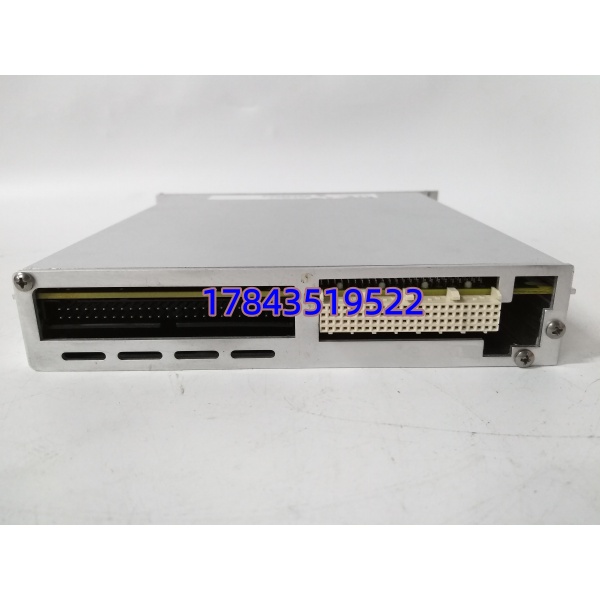

SCXI-1104C
常见问题解答（FAQ）
Q1：SCXI-1104C 支持热插拔更换吗？A：不支持带电热插拔。模块直连 SCXIBUS 控制总线与 5V 背板供电，带电插拔会产生浪涌电流，烧毁机箱背板与全部采集模块，所有测试数据瞬间丢失。更换前必须整机断电。
Q2：SCXI-1104 和 SCXI-1104C 可以直接互换吗？A：插槽、通道引脚完全兼容可直接插拔替换；初代 SCXI-1104 过压防护等级更低，长期工业测试建议统一使用 SCXI-1104C 改进版本，替换后无需修改 LabVIEW 采集程序，仅核对通道量程参数。
Q3：SCXI-1104C 原厂是否停产，现货交付周期多久？A：NI SCXI 整套老旧采集平台已停止量产，原厂授权渠道订货交期 14~22 周。我方全新原装现货库存有限，质检完成当日可安排发货；多套测试台改造建议批量预留缓冲备件，规避试验停机等待货期损失。
A：同型号 直接替换无需重写程序。上电后 MAX 自动识别硬件，原有 32 通道缩放、滤波、采集时序配置全部保留，仅需逐通道验证采集数值正常即可投用。
Q5：备件质保周期多久，硬件故障售后处理流程？A：全新原装 提供 12 个月质保，自发货当日起计算。质保覆盖出厂放大电路、多路开关、通道防护硬件缺陷；人为高压击穿、静电损坏、进水腐蚀、外力磕碰不在质保范围。故障后先远程协助核对端子接线、软件通道参数，确认硬件损坏可寄回检测换新。
A：不建议用于高精度长期测试场景。拆机模块通道放大电路长期通电老化、连接器针脚磨损，采集精度逐年衰减，高压防护性能下降，极易出现无规律数据漂移；全新原装元器件无通电损耗，附带完整 32 通道全量程采集质检与序列号溯源单据，满足实验室计量审计要求。二手件无质保，试验数据失真造成的研发损失远高于备件差价。
