关键技术规格
| 参数项 | 规格值 |
|---|---|
| 控制轴数 | 4 轴（步进 / 伺服通用） |
| 脉冲频率 | 最大 20 MHz |
| 位置分辨率 | 32 位 |
| 控制模式 | 点位、直线、圆弧、螺旋、电子齿轮 |
| 伺服更新率 | 62 μs / 轴 |
| 专用 I/O | 限位、原点、抓手、到位信号 |
| 通用数字 I/O | 16 路双向 |
| 接口类型 | 68 针 VHDCI |
| 工作温度 | 0°C ~ +55°C |
| 供电 | PXI 背板供电 |
| 适用软件 | LabVIEW、NI-Motion |
NI PXI-7344
产品深度介绍
NI PXI-7344 是一款高性能 4 轴运动控制模块，专为 PXI 总线测控系统设计。模块自带独立运动处理器，不占用主机资源，可实现高精度点位控制与多轴联动。支持步进电机与伺服电机驱动，具备完善的限位、原点、急停保护逻辑，适合对精度、速度和稳定性要求高的自动化测试与精密定位场景。该型号已停产，目前主要作为老旧设备维修备件流通。
NI PXI-7344
应用场景与行业案例
精密定位设备对运动轨迹、重复精度和响应速度要求极高，普通控制卡容易出现抖动、丢步或轨迹不平滑，且老旧系统备件难找，一旦故障直接导致设备停机。
典型应用场景：
- 半导体测试设备晶圆探针台、芯片分选机的 XYθ 平台控制，实现微米级高精度定位与高速步进。
- 自动化装配与检测点胶机、螺丝机、视觉对位机构，支持直线与圆弧插补，提升装配一致性。
- 精密测量仪器光学显微镜、激光测径仪、材料试验机，实现平稳微位移与高精度位置闭环。
- 电子功能测试手机按键、翻盖耐久测试设备，高重复定位精度保证测试结果稳定可靠。
案例：某半导体封装测试厂探针台原配 PXI-7344 故障，原厂已停产，新系统替换成本过高。采购同型号备件直接插入原有 PXI 机箱，无需修改程序与接线，半天内恢复生产。

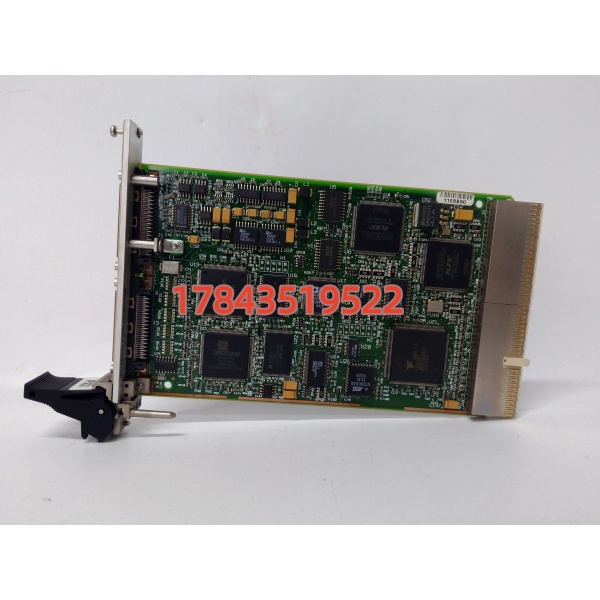

NI PXI-7344
