NI SCXI-1326 (777687-26) | SCXI 高压端子板 48 通道

• 描述

产品深度介绍

NI SCXI-1326 是 NI 官方推出的 SCXI 系统专用高压屏蔽端子板，型号 777687-26，专为 SCXI-1162、SCXI-1162HV 等高压信号模块提供可靠接线接口。产品采用 48 通道工业螺丝端子与全金属屏蔽结构，实现高压信号稳定接入与抗干扰保护，广泛用于工业数据采集与测试测量系统。

作为 SCXI 系统的关键接线配件，其核心优势在于高压适配能力、强抗干扰设计与即插即用兼容性。相比普通端子台，它针对高压信号优化绝缘与屏蔽，可有效降低工业环境电磁干扰，保障测量精度；同时严格匹配 SCXI 模块接口，无需额外转接，减少接线故障点，提升系统长期运行稳定性。

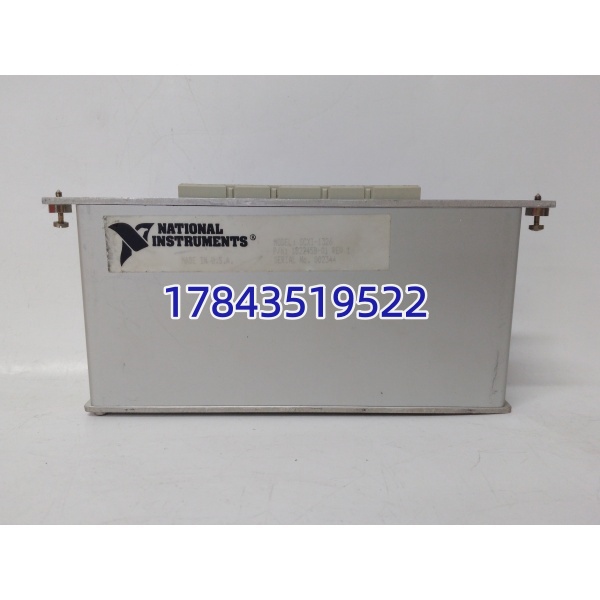

NI SCXI-1326

应用场景与行业案例

工程痛点描述

工业现场高压信号采集时，普通端子台易出现信号干扰、绝缘不足、接线松动等问题，导致测量漂移甚至模块损坏。尤其在电力、设备测试等高压场景，信号稳定性与安全性直接影响系统可靠性，一旦接线故障易引发停机或安全隐患。

典型应用场景

1. 电力行业 – 高压设备监测用于变电站、发电厂高压开关、绝缘设备的信号接入。高压信号需可靠隔离与屏蔽，该端子台配合 HV 模块满足绝缘与抗干扰要求。
2. 工业测试 – 电机 / 变频器测试适配电机驱动、变频器测试台的高压信号接线。多通道设计支持多路信号同步接入，屏蔽结构抑制变频器电磁干扰。
3. 科研实验 – 高压物理 / 材料测试用于实验室高压信号测量系统。全金属屏蔽保障弱信号精度，48 通道满足多测点同步采集需求。
4. 自动化产线 – 高压设备监控应用于半导体、冶金等产线高压设备状态监测。工业级端子适配长期运行，减少维护频次。

真实案例

某汽车零部件测试实验室搭建电机性能测试系统，原用普通端子台连接 SCXI-1162HV 模块，测试时频繁出现信号漂移与干扰报错，导致数据无效。工程师更换为 SCXI-1326 屏蔽端子板后，高压信号接入稳定，干扰问题完全消除，测试数据精度达标，系统连续运行 6 个月无接线故障。后续实验室批量采购该端子台，全面替换原有普通配件。

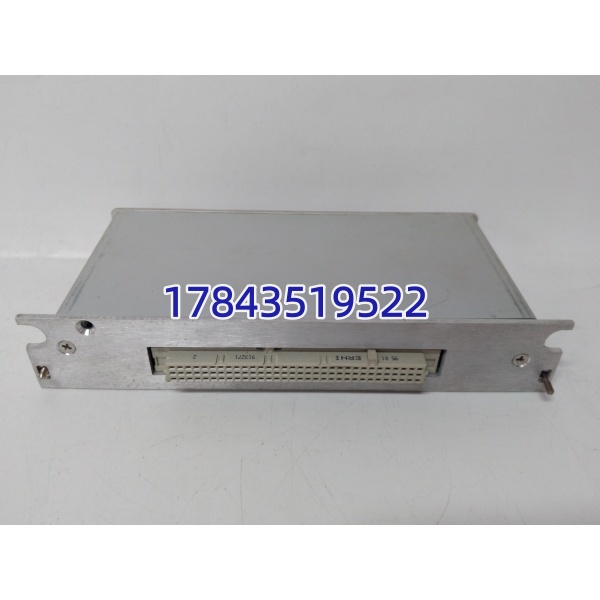

NI SCXI-1326

技术避坑指南（SCXI-1326 替换）

1. 适配模块错误

• 风险：误配非高压 SCXI 模块，导致绝缘不匹配或信号异常
• 避坑：仅适配 SCXI-1162、1162HV、1163、1163R，替换前核对模块型号
• 案例：某现场将其用于普通 AI 模块，出现信号串扰，更换专用端子后解决

1. 屏蔽接地错误

• 风险：屏蔽壳未接地或接地不良，失去抗干扰效果
• 避坑：必须单端可靠接地，禁止与信号地混接；接地电阻≤0.1Ω
• 警示：屏蔽不接等于白装，工业干扰会直接影响测量精度

1. 通道分组与接线混乱

• 风险：48 通道分 8 组，组间隔离，错接导致信号短路
• 避坑：按手册分组接线，每组 Vcc/GND/ 通道严格对应；拍照记录原接线
• 提醒：HV 模块禁用 Vcc 端子，避免烧毁模块

1. 高压接线规范缺失

• 风险：高压信号接线不规范，引发绝缘击穿或安全隐患
• 避坑：使用高压绝缘线缆，端子紧固力矩达标；通道间距符合高压要求
• 教训：曾有现场接线松动导致高压拉弧，烧毁端子与模块

1. 静电与安装损伤

• 风险：安装时静电击穿或机械力损坏屏蔽壳 / 端子
• 避坑：佩戴防静电手环；均匀用力固定，禁止敲击屏蔽壳
• 总结：记住适配核对、屏蔽单端接地、分组规范接线、高压安全、静电防护，能避免 90% 接线故障
