产品详情

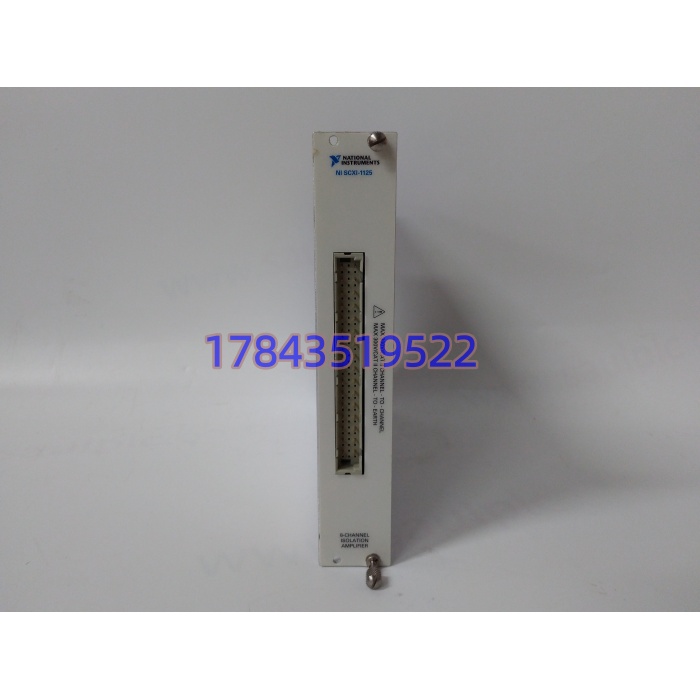

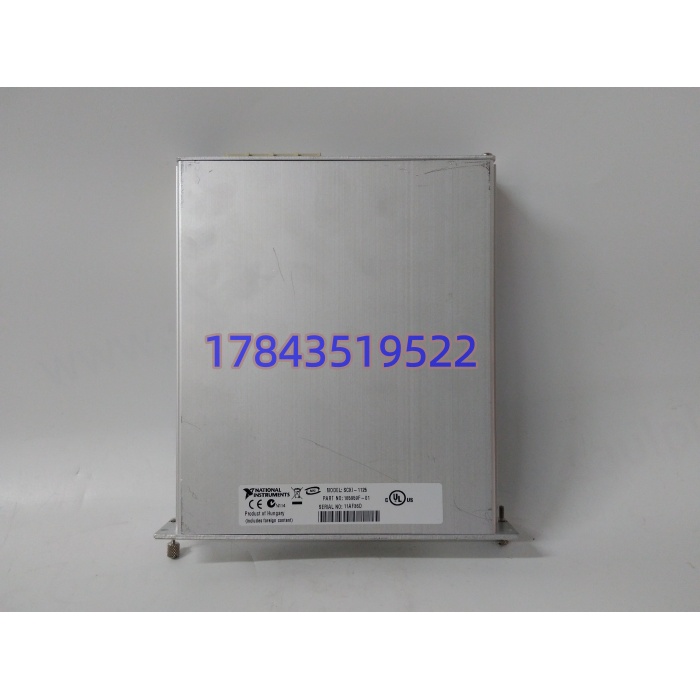

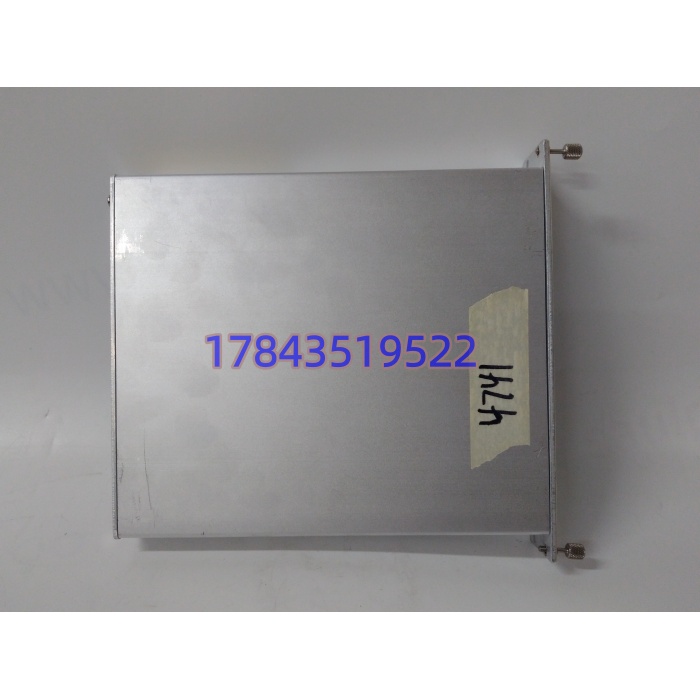

・型号：SCXI‑1125・品牌：NI（National Instruments）・系列：SCXI 信号调理采集系列
规格参数
| 参数项目 | 参数详情 |
|---|---|
| 通道数量 | 8 路独立隔离模拟输入通道 |
| 通道隔离等级 | 单通道 300Vrms 工作隔离 |
| 可编程增益 | 1‑2000 倍软件配置增益 |
| 输入量程（本体） | ±2.5mV ~ ±5V；搭配 SCXI‑1313 端子板扩展至 ±300V |
| 低通滤波器 | 4Hz / 10kHz 软件可选两档 |
| 输出信号 | ±5V，多路复用输出至 DAQ 采集卡 |
| 存储介质 | 板载 EEPROM，保存出厂校准系数 |
| 适配机箱 | SCXI‑1000、SCXI‑1001 等 SCXI 机箱 |
| 配套端子板 | SCXI‑1313 高压衰减端子板等 |
| 驱动支持 | NI‑DAQmx、传统 NI‑DAQ（老版驱动），兼容版本需核对原厂手册NI |
| 工作温度 | 0℃~55℃；宽温版本参数需核对手册 |
| 存储温度 | -40℃~+85℃ |
| 安装形式 | SCXI 机箱插槽直插安装，机箱内部使用 |
产品介绍
SCXI‑1125 是 SCXI 平台下隔离型信号调理模块，安装在 SCXI 机箱插槽内，接收现场传感器输出微弱模拟信号，做电气隔离、增益放大与滤波处理，再多路复用到后端 DAQ 设备完成采集，适配热电偶、应变片、4‑20mA 变送器等信号源。
坦白讲，SCXI‑1120、SCXI‑1125 外形接近，但增益、隔离参数、EEPROM 校准数据互不通用，不能直接互换。板载 EEPROM 存放出厂校准参数，模块受高压冲击后容易出现通道零点漂移。该硬件早已停产，驱动对新 Windows 系统兼容性受限，备件来源主要是库存与拆机板。
应用场景与行业案例
痛点切入：我在现场遇到过，整套采集系统软件、DAQ 主机、传感器全部正常，部分通道读数漂移跳变。排查接线、屏蔽接地，最后定位 SCXI‑1125 单通道隔离放大器受损。一旦模块通道损坏，对应测点全部失效，台架试验、在线监测直接中断；很多人忽略，拆机板 EEPROM 校准数据丢失，直接上机测量误差会很大。
典型场景
- 发动机台架测试系统：采集应变片、热电偶微弱信号，依靠通道隔离抑制现场电机、变频器带来的共模干扰，不可以直接用普通非隔离 AI 模块替代。
- 电力设备测试平台：接入 PT 二次侧电压信号，隔离高压串入风险，保障后端采集主机安全。
- 结构疲劳试验室：多通道同步采集应力、温度信号，需要软件切换增益与滤波档位适配不同传感器。
- 工业设备在线监测系统：存量 SCXI 架构采集机柜，原有 LabVIEW 工程绑定硬件，更换必须匹配同型号模块。
真实案例某零部件试验室台架，SCXI‑1125 其中两个通道受现场浪涌冲击，零点偏移，应变测量结果持续偏大。手上拿到一块拆机同型号模块直接上机，模块 EEPROM 校准参数被擦除，没有做重新校准，测量误差超标。更换库存完好 SCXI‑1125，读取板载原厂校准系数，软件完成通道校验，台架数据恢复正常。事后试验室把该模块纳入备件清单，拆机件上机前强制做通道校准校验。
