NI SCXI-1300 | SCXI 系统通用 信号调理模块

描述

关键技术规格

NI SCXI-1300

产品深度介绍

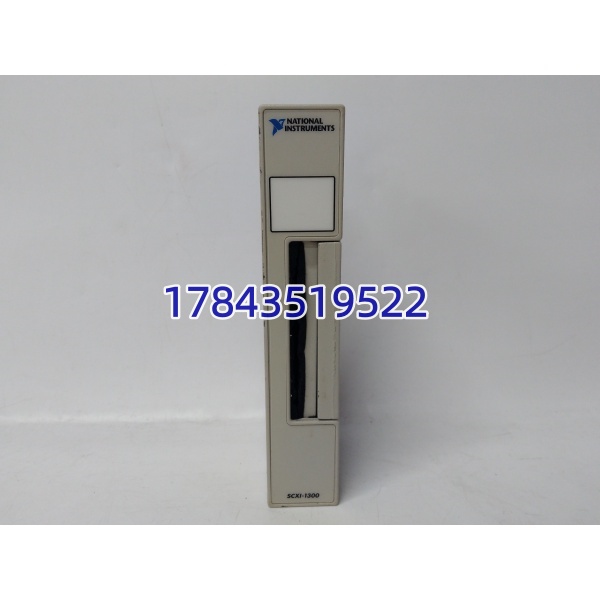

NI SCXI-1300 是专为 SCXI 信号调理系统设计的通用型前装接线端子板。它作为信号采集的物理接口，提供 32 路差分信号的可靠连接，广泛用于电压、热电偶等模拟信号的接入。其核心优势在于内置高精度冷端补偿（CJC）传感器，无需外部补偿电路，大幅简化了热电偶测温系统的搭建。产品采用全金属屏蔽外壳，有效抑制工业环境中的电磁干扰（EMI），确保微弱信号采集稳定。标准的螺丝端子和即插即用设计，配合专用应力消除夹，使现场布线安全、高效、可靠，是构建高精度数据采集系统的理想接口部件。

NI SCXI-1300

应用场景与行业案例

工程痛点

在工业测试和实验室环境中，模拟信号（特别是热电偶信号）容易受到接线干扰、环境温度波动和电磁噪声的影响。传统接线方式不仅布线杂乱、易出错，且缺少冷端补偿时，温度测量误差会显著增大，导致测试数据失真、产品不合格或系统控制不稳。SCXI-1300 正是为解决此类信号接入的可靠性与精度痛点而设计。

典型应用场景

1. 精密温度测量系统直接连接热电偶，利用内置 CJC 传感器实现高精度温度采集，广泛用于材料测试、环境试验箱等，省去外部补偿模块。
2. 工业多通道数据采集配合 SCXI-1100/1102 模块，接入 32 路电压或电流信号，用于产线监控、设备状态监测，满足高密度、高可靠的接线需求。
3. 自动化测试设备（ATE）应用于电子、汽车零部件的功能测试台，作为标准信号接口面板，确保测试信号连接稳定、一致，提高测试重复性。
4. 科研与实验室测量用于高校、研究院所的物理、化学实验，为各类传感器信号提供规范、屏蔽的接入点，保证实验数据的精准与可信。

真实案例

某汽车零部件厂在进行发动机排气管耐久性测试时，原系统采用普通端子排，热电偶测温数据漂移严重，导致测试结果无法通过客户审核。技术人员最初怀疑是模块问题，更换后依旧。我们现场排查发现，问题出在无冷端补偿和接线干扰上。更换为 NI SCXI-1300 端子板后，利用其内置的 CJC 传感器和全金属屏蔽，温度数据瞬间稳定，误差控制在 ±1.5°C 以内。项目不仅顺利通过审核，客户后续将所有测试台都升级为该方案，彻底解决了数据稳定性难题。

NI SCXI-1300

入库质检与上机测试流程

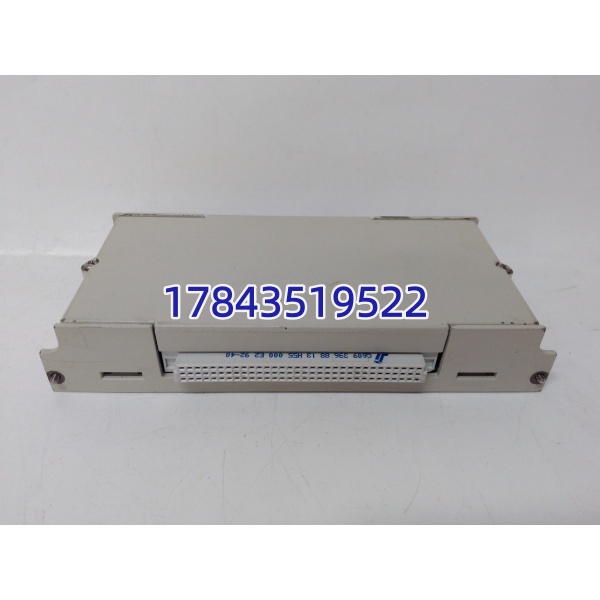

1. 入库验收检测核对 NI 原厂标签与型号 SCXI-1300；检查金属外壳无磕碰、变形，螺丝端子无氧化、松动；核验 96 针连接器无插损、断针；确认产品为全新原装，无拆机、维修痕迹。

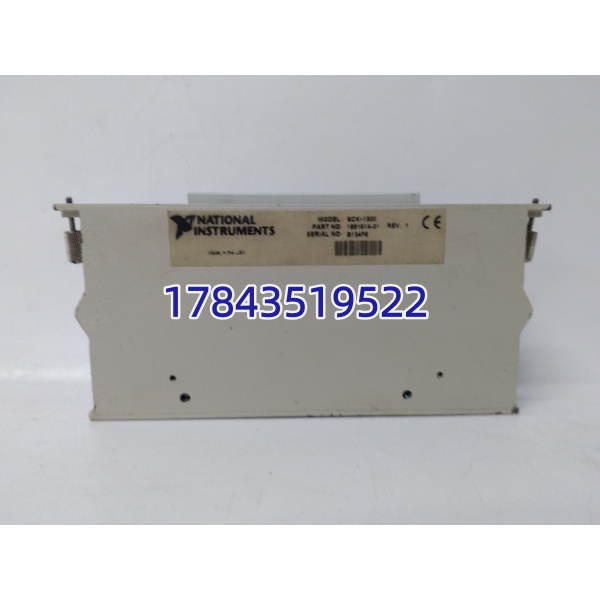

2. 外观与结构检查检查屏蔽壳接地良好，应力消除夹完好；拍照记录产品序列号与外观状态，建立可追溯档案。
3. 电气性能测试使用万用表通断测试，确保 32 路通道接线端子与背部连接器导通良好；使用 Fluke 测温仪校验板载 LM35 温度传感器输出，确保精度在标称范围内。
4. 适配性测试在标准 SCXI-1000 机箱及 SCXI-1102 模块上进行插拔测试，确认安装牢固、通讯正常；模拟热电偶信号输入，验证冷端补偿功能准确生效。
5. 最终包装合格产品贴附 QC Pass 标签，装入防静电袋，外加气泡膜与纸盒，确保运输安全。

备件替换避坑指南

1. ❗ 区分型号，切勿混用SCXI-1300 与 SCXI-1303 外观相似但功能不同。1300 为通用型（CJC），1303 为高精度等温型。用于普通电压或热电偶测量选 1300；超高温精度场景（如科研）才需 1303，错用会导致成本浪费或精度不达标。
2. ❗ 必须使用屏蔽电缆，单端接地连接传感器信号必须用屏蔽双绞线。屏蔽层仅在端子板一端接地（Chassis Ground），切勿两端都接，否则会形成地环流，引入严重的 50/60Hz 工频干扰。
3. ❗ 冷端补偿（CJC）仅适用于热电偶内置 CJC 功能只在接热电偶时启用。若用于测量纯电压信号，需在软件中禁用 CJC，否则会引入额外的温度误差，导致读数不准。
4. ❗ 规范接线，使用应力夹接线时务必使用端子板自带的应力消除夹固定线缆。否则，机柜震动或线缆牵拉会导致螺丝松动，引发间歇性信号丢失或接触不良，故障极难排查。
5. ❗ 注意模块兼容性并非所有 SCXI 模块都适配。不支持SCXI-1120、SCXI-1160 等功率或继电器模块。替换前务必核对模块型号列表（如 1100/1102/1104/1181），避免物理或电气不兼容。
