描述
产品深度介绍

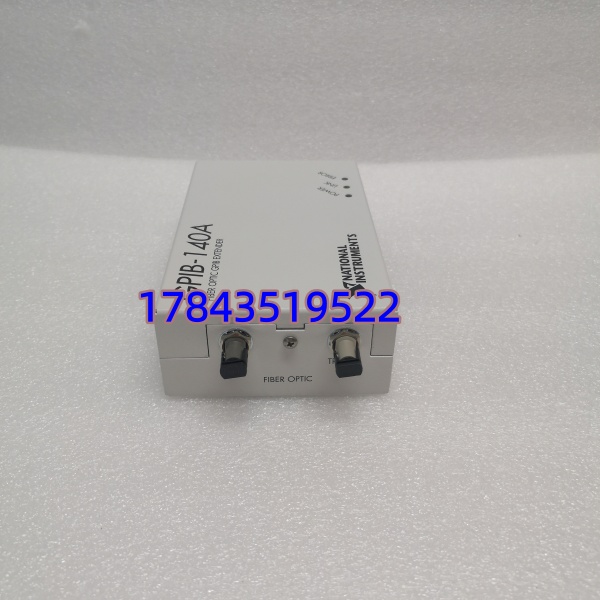

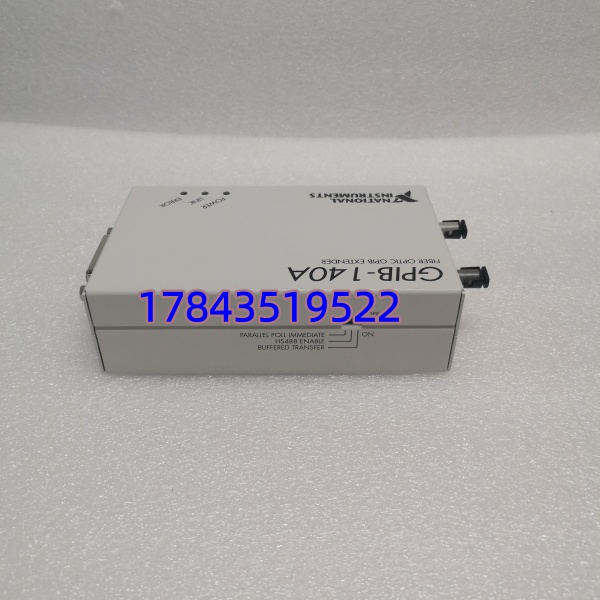

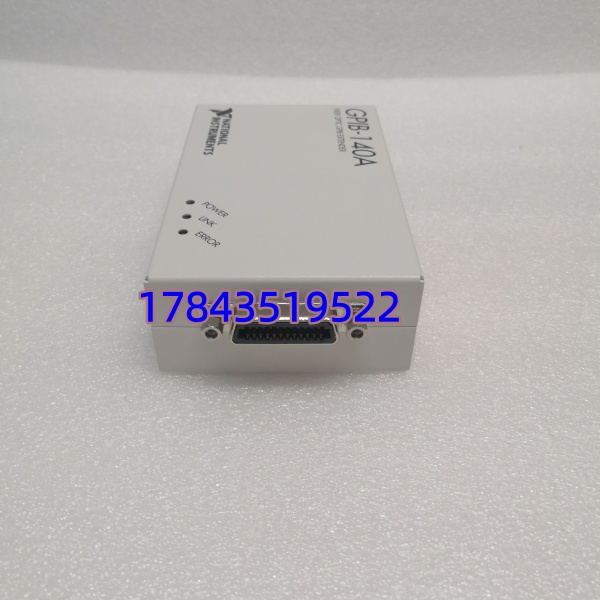

NI GPIB-140A 是美国国家仪器推出的GPIB 光纤延长与电气隔离模块，专为解决传统 GPIB 总线距离短、易受电磁干扰、接地环路影响等痛点设计。它通过光纤传输 GPIB 信号，实现最远 1km的长距离通讯，并提供电气隔离，保护设备免受浪涌与共地干扰。
模块兼容 IEEE 488.1/488.2 及 HS488 高速协议，可扩展14 台额外 GPIB 设备，适配半导体测试、射频校准、电源老化验证等高精度测试场景。支持 NI-488.2 与 LabVIEW，即插即用，是老旧 GPIB 系统升级与远程测试部署的核心部件。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | GPIB-140A |
| 品牌 | National Instruments（NI） |
| 标准兼容 | IEEE 488.1、IEEE 488.2、HS488（高速） |
| 最大传输速率 | 1.5 MB/s（标准）；8 MB/s（HS488） |
| 扩展设备数 | 最多 14 台（总线总计 28 台） |
| 通讯距离 | 单段最远 1 km（多段可级联） |
| 电气隔离 | 光电隔离，抑制接地环路与 EMI 干扰 |
| 电源 | 100–240 VAC，50/60 Hz（内置电源） |
| 指示灯 | 电源、GPIB 收发、故障状态 |
| 工作温度 | 0°C ~ +55°C |
| 尺寸 | 141 × 102 × 25 mm |
| 重量 | 约 0.2 kg |
| 驱动支持 | NI-488.2、NI-VISA、LabVIEW（Windows/Linux） |
常见问题解答（FAQ）
Q1：GPIB-140A 和普通 GPIB 卡有什么区别？
A：普通 GPIB 卡（如 PCI-GPIB）是插在电脑上的控制器卡，距离短（≤20 米）、易受干扰；GPIB-140A 是光纤延长隔离器，不做主控制器，核心是长距离（1km）+ 电气隔离，适合远程测试、跨车间部署、强干扰环境（如工厂、射频实验室）。
Q2：支持热插拔吗？
A：GPIB 口不支持热插拔，光纤口可热插拔。GPIB 口带电插拔易导致信号冲突、端口烧毁；光纤为无源信号，热插拔安全。更换前务必断开 GPIB 侧电源，光纤可直接插拔。
Q3：能和第三方 GPIB 仪器兼容吗？
A：完全兼容。符合 IEEE 488.1/488.2 标准，支持 Keithley、Agilent、Tektronix 等品牌 GPIB 仪器，无需额外协议转换，直接即插即用。
Q4：通讯不稳定、丢包怎么办？
A：优先排查 3 点：
- 光纤问题：多模光纤（62.5/125μm），避免单模；接头清洁、无弯折（曲率半径≥5cm）
- 地址冲突：检查所有设备地址（0–30），无重复
- 终端电阻：总线两端（仅两端）设为 ON，中间节点 OFF
