描述
产品详情

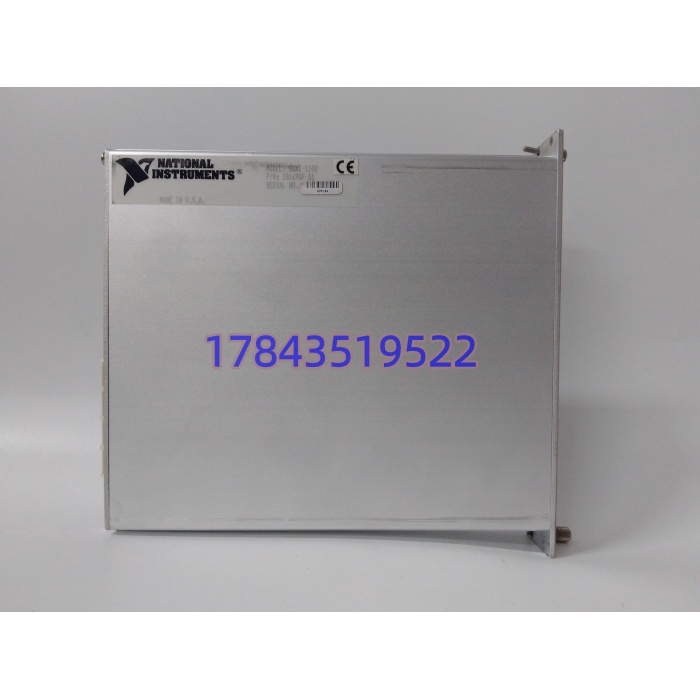

・型号：SCXI‑1100・品牌：NI（National Instruments）・系列：SCXI（Signal Conditioning eXtensions for Instrumentation）
规格参数
| 项目 | 参数 |
|---|---|
| 通道配置 | 32 路差分输入通道 |
| 输入电压范围 | ±10V，可编程增益 1‑1000 倍 |
| 滤波选项 | 跳线选择 4Hz、10kHz、全带宽模式 |
| 最大持续输入电压 | ±10V 直流耦合；输入保护 ±42VDC 通电状态下 |
| 适配机箱 | SCXI‑1000、SCXI‑1001 等 SCXI 标准机箱 |
| 配套端子座 | SCXI‑1300、SCXI‑1303 等（需核对手册） |
| 驱动版本 | NI‑DAQmx 最高支持 19.0 版本，更高版本不再支持 SCXI 硬件NI |
| 工作温度 | 0℃ ~ +50℃ManualsLib |
| 存储温度 | -55℃ ~ +150℃ManualsLib |
| 湿度 | 5%‑90% RH，无冷凝ManualsLib |
| 整机功耗 | 最大 4.5WManualsLib |

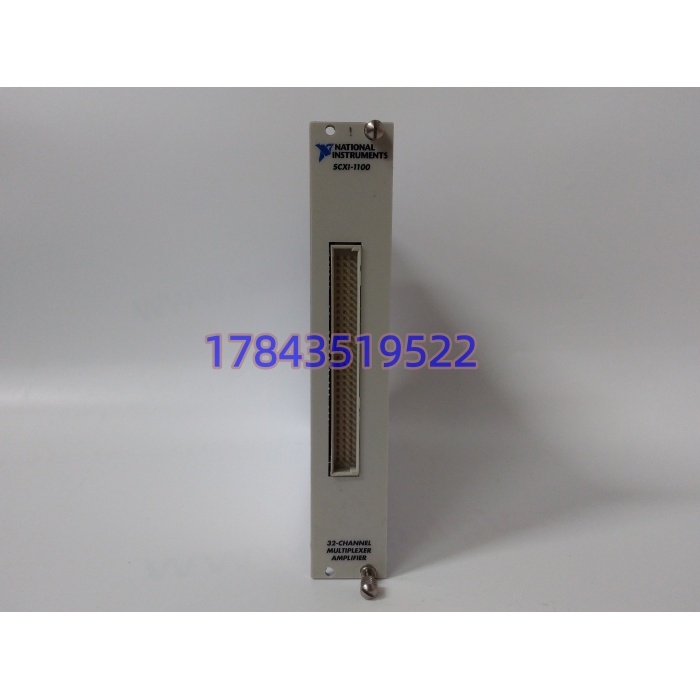

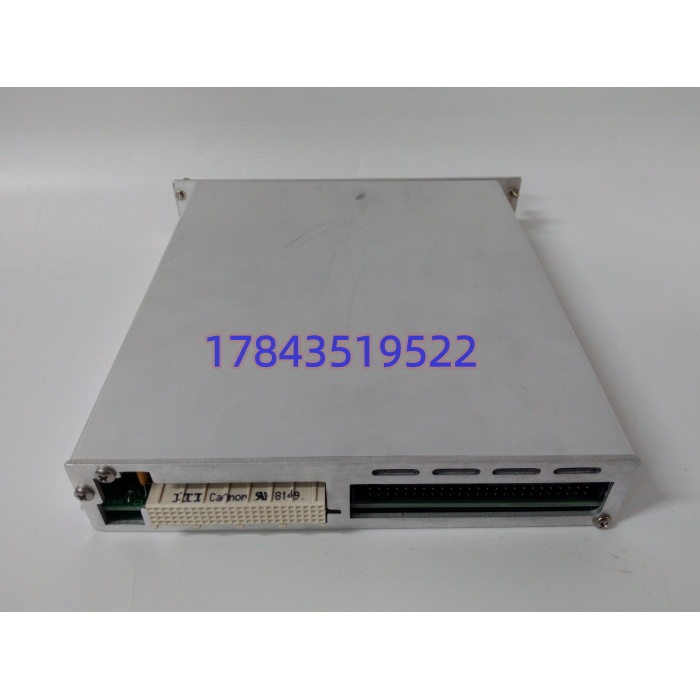

| 硬件形态 | SCXI 标准单槽插卡，96pin 前面板连接器 |
| 认证 | CE（以原厂手册为准） |
产品介绍
SCXI‑1100 是老款 SCXI 平台的高密度模拟输入调理模块，依靠多路复用技术，把 32 路外部传感器信号分时送入后端 DAQ 采集卡，用于工业现场、实验室的电压类测点采集。模块自带可编程增益与硬件滤波，用来压制现场电磁干扰，提升微弱信号测量质量。
坦白讲，这套硬件生命周期早已结束，原厂不再供货。整套系统强绑定老版本 DAQ 硬件与旧版驱动软件，升级电脑操作系统时很容易出现驱动不兼容问题。采购务必确认完整型号，上机前核对机箱、端子座、驱动版本三者匹配，不然会出现通道读值异常、设备识别失败。
应用场景与行业案例
我在现场遇到过，传感器、接线全部校验正常，采集数值依旧漂移，最后定位是 SCXI‑1100 内部多路复用器件老化。模块故障不会直接造成设备停机，但会造成成片测点读数失真，试验数据直接作废，科研或者工艺监控场景损失很大。
- 老设备改造项目：成套遗留测试台采集通道扩容，原有硬件架构不改动，只能继续使用 SCXI‑1100 做信号调理。
- 电厂老机组状态监测系统：振动、电压类模拟测点采集，整套采集硬件早已停产，备件只能依靠二手渠道。
- 高校老旧实验室测试平台：原有 LabVIEW 测试程序绑定 SCXI 硬件，程序重构成本高，只能维持备件替换模式。
真实案例：某工厂老化验台使用 SCXI‑1100 做多组样品电压采集，模块多路复用器件老化，通道随机跳数。维护人员反复校验外部传感器、接线端子，问题没有消除。厂区没有备用模块，外采拆机备件等待 21 天，期间整套化验台无法开展批量测试。事后设备部把该模块划入 B 级备件清单，同时启动平台迁移评估。
