描述
关键技术规格
参数项规格值
控制轴数4轴（独立/协调控制）
适用电机步进电机、伺服电机
最大脉冲频率20 MHz
位置分辨率23位
速度/加速度分辨率32位/秒、32位/秒²
控制模式点对点、直线、圆弧、螺旋、轮廓控制
伺服更新率62μs/轴
运动I/O专用限位、原点、抓手信号
通用数字I/O 16路双向
连接器68针VHDCI
工作温度0°C~55°C
尺寸标准PXI单槽尺寸
产品深度介绍

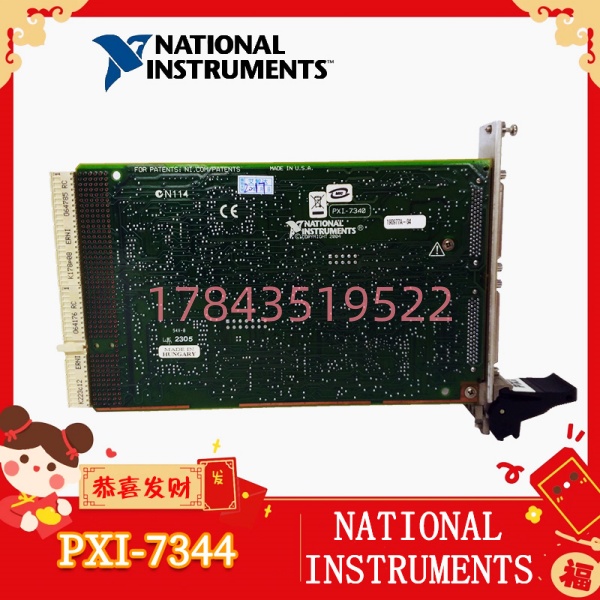

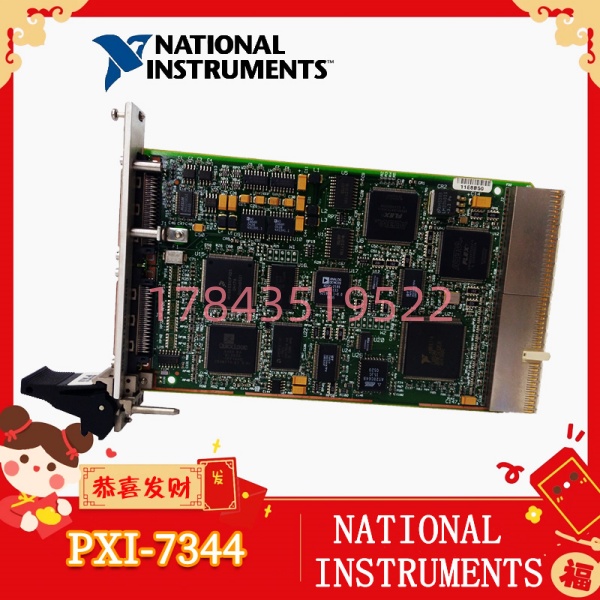

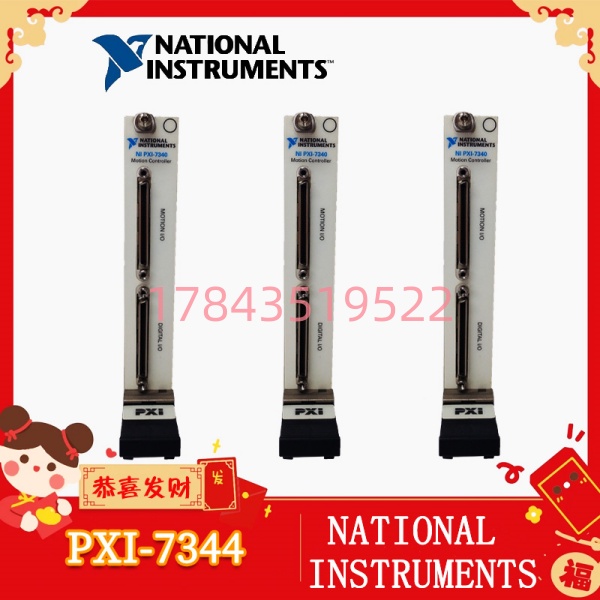

NI PXI-7344是PXI总线的高性能4轴运动控制器，专为自动化测试、精密定位与伺服控制场景设计。模块搭载双处理器与实时操作系统，运动运算独立于主机，确保控制确定性。支持复杂轨迹规划与闭环PID调节，适配步进与伺服系统。搭配LabVIEW与Motion助手可快速编程，广泛用于半导体、自动化与测试设备，提供稳定可靠的多轴协同控制。
应用场景与行业案例
精密测试与自动化产线常需多轴同步、微秒级响应与高定位精度。普通运动卡易受干扰、轨迹抖动，停产备件难寻，系统升级成本高、周期长。
典型应用场景：
半导体测试设备
晶圆探针台、分选机的XYθ平台控制。4轴联动实现微米级定位，20MHz脉冲满足高速步进需求。
自动化产线与机器人
装配、点胶、分拣的多轴协调。实时轨迹控制提升节拍，专用I/O保障安全限位。
电子与材料测试
手机翻盖、按键耐久与材料力学测试。闭环控制保证重复精度，适配LabVIEW数据采集。
光学与精密测量
显微镜载台、光谱仪扫描。高分辨率实现平滑微位移，减少振动干扰。
案例：某半导体封测厂探针台PXI-7344故障，原厂停产后需6周订货。紧急采购原装备件，插入PXI机箱无需改线改程序，4小时恢复生产。每月探针测试超10万片，定位精度稳定在±1μm，避免产线停摆与系统重构损失
