描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 通道数 | 32 路差分输入 |
| 端子类型 | 78 组螺钉接线端子 |
| 冷端传感器 | 高精度热敏电阻 |
| 冷端精度 | ±0.5 °C (15~35 °C) |
| 等温结构 | 铜质等温平面 |
| 兼容模块 | SCXI-1100, SCXI-1102/B/C |
| 开路检测 | 内置上拉 / 偏置电阻网络 |
| 屏蔽 | 全金属屏蔽外壳 |
| 接线固定 | 带应力消除夹 |
| 工作温度 | 0 °C ~ +55 °C |
| 尺寸 (W×D×H) | 228 × 100 × 30 mm |
| 重量 | 0.45 kg |
产品深度介绍

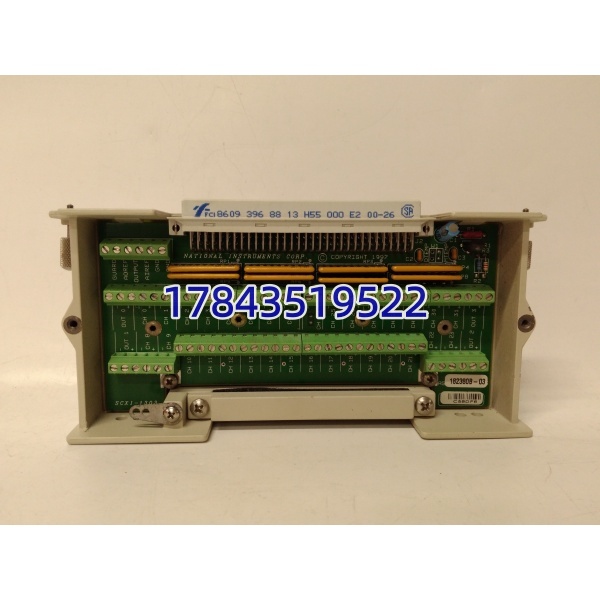

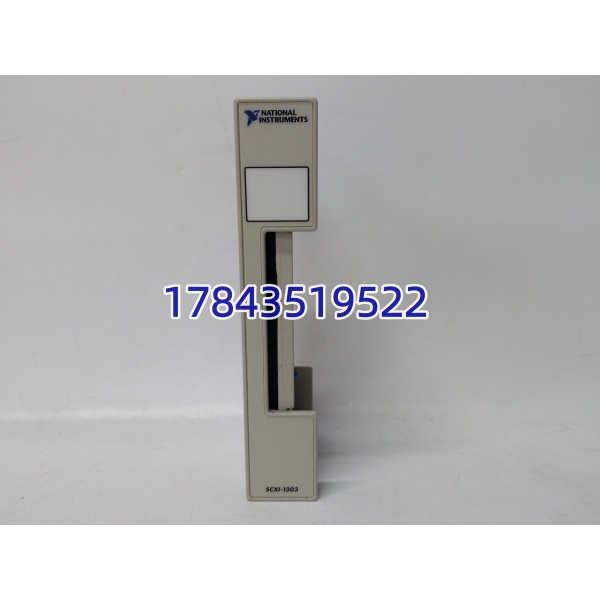

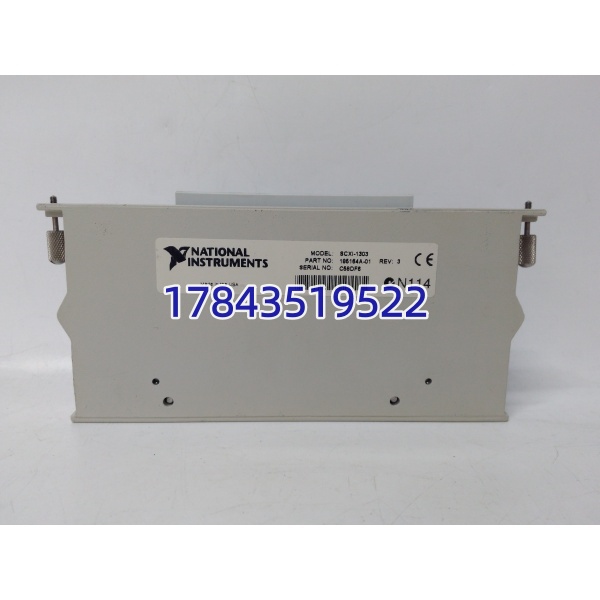

NI SCXI-1303 是专为高精度热电偶测量设计的 32 通道等温端子块，直接适配 SCXI-1100、SCXI-1102/B/C 信号调理模块。其核心是内置高精度热敏电阻冷端传感器与大面积等温铜平面，可消除接线端子间温度梯度，显著提升热电偶测温精度。全金属屏蔽结构有效抑制工业环境电磁干扰，78 组螺钉端子提供可靠接线，并支持热电偶开路检测功能。作为已停产经典配件，它是维护老旧 SCXI 温度采集系统的关键备件，能保障原有高精度测量系统稳定运行。
应用场景与行业案例
在汽车发动机台架测试中，热电偶接线处的微小温差就能导致 ±2~3 °C 的测量误差，直接影响排放与性能数据。SCXI-1303 的等温设计，正是解决这类高精度温度采集痛点的核心部件。
典型应用场景：
- 汽车测试 — 发动机、排气管、电池包温度监测。等温结构消除冷端误差，满足国标与车企严苛精度要求。
- 航空航天 — 风洞、发动机试车、结构热试验。高通道密度与高可靠接线，适配极端环境下的多点测温。
- 热处理 / 冶金 — 炉温均匀性测试（SAT）、工件温度追踪。长期稳定、抗干扰，保障工艺一致性。
- 暖通 / 制冷 — 冷风机、冷库、热泵性能测试。宽温工作与精准冷端补偿，适配高低温交变工况。
- 材料科研 — 热分析、相变、老化测试。高精度数据支撑学术研究与产品验证。
真实案例：某热处理厂的炉温均匀性测试系统，核心是 4 套 SCXI-1102+SCXI-1303。服役第 7 年时，一块端子内部冷端传感器漂移，导致炉温数据偏差超差，产品批量报废。原厂已停产，交期需 10 周。我们提供的备用 SCXI-1303 经全功能测试：冷端精度校准、开路检测验证、24 小时温升测试。48 小时内完成替换，系统恢复精度。客户后续将所有端子升级为备用库存 —— 对精密热处理而言，测温系统的精度与可靠性，直接决定产品合格率与百万级成本损失。
