描述
关键技术规格
| 参数项 | 技术参数 |
|---|---|
| 完整型号 | SCXI-1302 |
| 端子类型 | 50 针，螺丝紧固型 |
| 适配部件 | SCXI-1180 穿通面板 / SCXI-1200 模块 |
| 屏蔽设计 | 全金属屏蔽外壳，降低电磁干扰（EMI） |
| 接线线规 | 26 ~ 16 AWG |
| 紧固扭矩 | 5 ~ 7 in.-lb (0.56 ~ 0.79 N·m) |
| 物理特性 | 前面板安装，带应力消除卡扣 |
| 应用环境 | 工业现场、实验室测试台 |
| 主要功能 | 信号接入、线缆固定、噪声屏蔽 |
| 配套软件 | NI-DAQmx, LabVIEW |

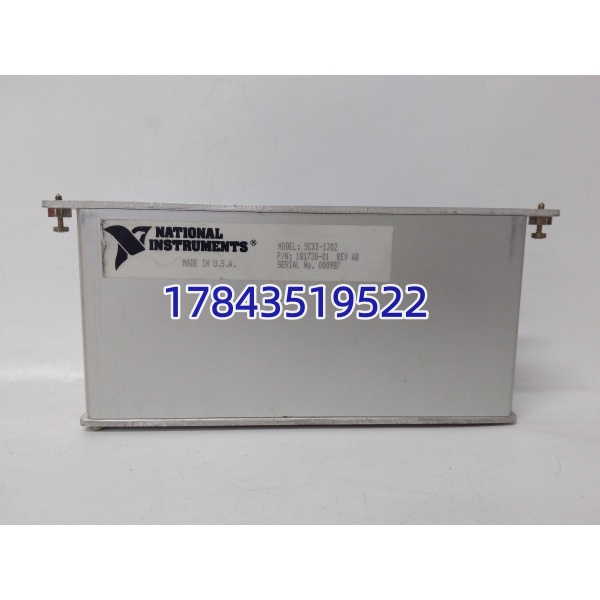

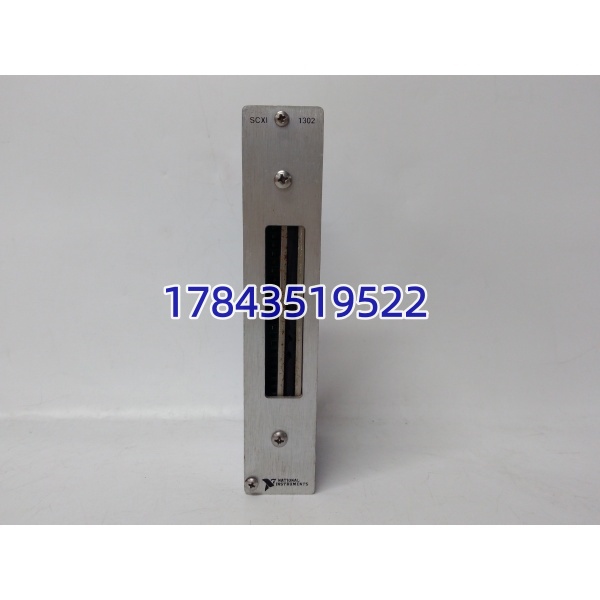

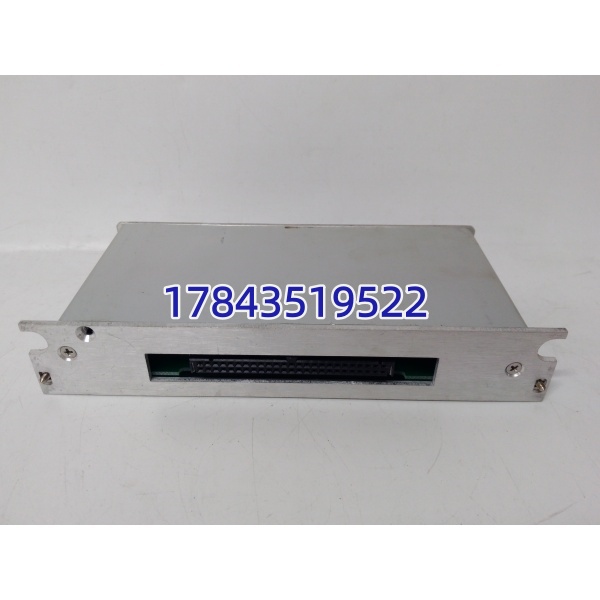

NI SCXI-1302
产品深度介绍
NI SCXI-1302 是一款专为 SCXI 数据采集系统设计的 50 针屏蔽式接线端子模块。它作为信号输入的物理接口，主要用于将传感器、变送器等现场信号，通过螺丝端子安全、可靠地接入 SCXI 信号调理模块，是搭建高精度测试系统不可或缺的基础部件。产品采用全金属屏蔽结构，能有效抑制工业环境中的电磁干扰，确保微弱信号采集的完整性与准确性。前面板安装设计配合专用应力消除卡扣，不仅接线方便、稳固耐用，还能防止线缆拉扯导致的接触不良，大幅提升系统长期运行的稳定性。
NI SCXI-1302
应用场景与行业案例
工程痛点
在工业测试和实验室环境中，信号线缆杂乱、接头松动、电磁干扰（EMI）是导致测量数据漂移、失真甚至系统故障的主要原因。直接焊接或使用普通端子不仅维护困难，更无法满足高精度、高可靠性的测试要求。尤其在多通道、高密度的采集系统中，接线和抗干扰问题尤为突出。
典型应用场景
- 汽车测试 – 零部件台架试验连接发动机、变速箱的温度、压力、振动传感器。屏蔽设计可抵御动力线束的强电磁干扰，确保测试数据精准。
- 航空航天 – 机载设备地面验证用于飞控、航电设备的多通道信号接入。高可靠接线方式满足严苛的振动测试环境，杜绝信号中断。
- 工业自动化 – 产线在线监测对接生产线的 PLC 与传感器信号。方便快速接线与维护，适用于设备改造、产线升级的频繁调试场景。
- 科研实验室 – 精密数据采集为材料力学、生物医学等研究提供纯净信号链路。低噪声、高稳定性，保障实验数据的可信度与可重复性。
真实案例
某新能源汽车零部件供应商在进行电机控制器台架测试时，原测试系统因使用非屏蔽端子，在电机高功率运行时，采集的电压、电流信号出现严重毛刺，导致测试报告无效，项目停滞。工程师更换为 NI SCXI-1302 屏蔽端子模块后，利用其全金属外壳有效隔离了变频器产生的强电磁干扰。信号波形瞬间变得干净平滑，测试精度完全达标。该方案不仅解决了干扰问题，标准化的螺丝端子也让后续的传感器更换、通道扩展变得高效快捷，显著缩短了测试准备周期。
NI SCXI-1302
全流程质检管控
- 外观与结构检查核对型号标签，检查金属屏蔽壳无变形、无划痕。50 路螺丝端子齐全，螺纹顺滑无滑牙，应力消除卡扣功能完好。
- 导通与绝缘测试使用万用表逐点测试端子导通性，确保无断路、短路。测试屏蔽壳与信号端子间绝缘电阻，符合工业安全标准。
- 适配性验证在标准 SCXI-1180 穿通面板上进行安装匹配测试，确认接口对位精准，固定牢固。
- 包装与标识装入防静电袋，外箱清晰标注型号。提供出厂检测标识，确保到货即可上机使用。
现场替换避坑指南
- ❗ 屏蔽接地不良必须将模块金属外壳可靠接地。接地不良会导致屏蔽失效，抗干扰能力大幅下降，信号易受环境噪声影响。
- ❗ 接线扭矩不达标螺丝必须紧固至 5–7 in.-lb。扭矩不足易导致接触电阻变大、发热、信号漂移；扭矩过大会损坏端子螺纹。
- ❗ 未使用应力消除接线后务必安装应力消除（Strain-relief）卡扣。长期震动环境下，线缆拉扯会导致虚接、断线，引发系统偶发故障。
- ❗ 兼容模块混淆SCXI-1302 仅适配 SCXI-1180 面板。与其他型号（如 SCXI-1303）不通用，采购前务必确认系统配置。
- ❗ 裸露导线过长剥线时确保无裸露铜线超出端子。过长的裸露导线会增加短路风险，尤其在多线密集排布时。
