描述
产品深度介绍

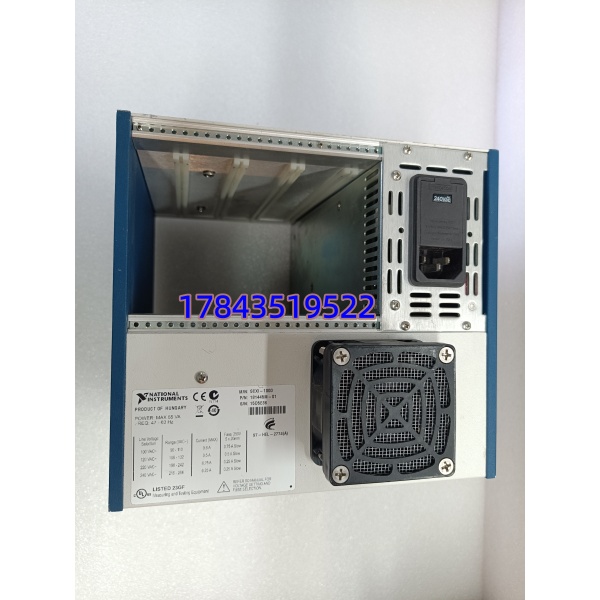

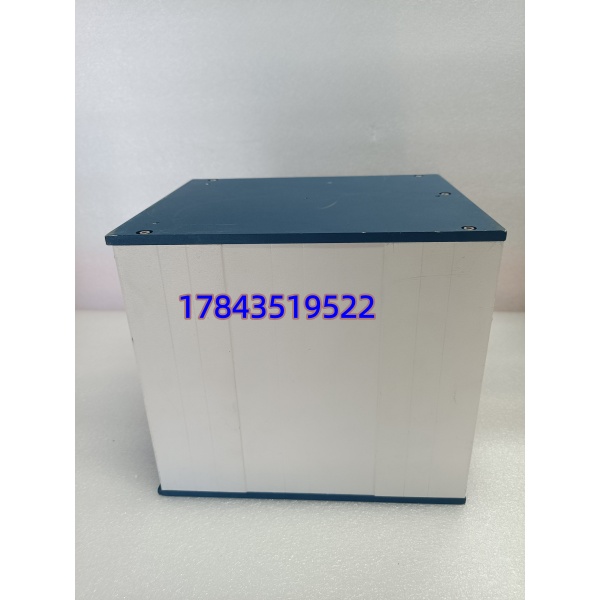

NI SCXI-1000 是 NI 推出的 4 槽 AC 供电信号调理机箱，属于 SCXI 系列核心硬件，专为工业与实验室数据采集设计。它为 4 个 SCXI 模块提供稳定电源与低噪声信号环境，统一管理模块间时序、触发与路由，简化多通道信号采集架构NI。
支持热电偶、应变片、电压 / 电流等多种传感器信号调理，广泛用于工业测试、科研测量、自动化控制系统。具备菊花链扩展能力，单控制器最多串联 8 台机箱，适配高通道数应用NI。19 英寸标准机架安装，宽温运行，抗干扰强，适配严苛工业环境
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 插槽数量 | 4 个 SCXI 模块槽位NI |
| 电源输入 | 100-240 VAC，50/60 Hz（7 种电源配置）NI |
| 扩展能力 | 最多串联 8 台机箱（菊花链）NI |
| 工作温度 | 0°C ~ +55°C |
| 存储温度 | -20°C ~ +70°C |
| 尺寸（宽 × 高 × 深） | 482.6 mm × 133.4 mm × 284.5 mm |
| 重量 | 约 3.9 kg |
| 信号特性 | 低噪声设计，模块间隔离度高NI |
| 适配模块 | 全系列 NI SCXI 信号调理模块 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 确认设备断电并拔下电源线，静置 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
- 准备工具：十字螺丝刀、万用表、扎带、手机（拍照记录）
阶段二：机箱安装（15 分钟）
- 标准 19 英寸机柜固定：上下 4 颗螺丝紧固，确保水平无倾斜
- 模块安装：防静电袋取出 SCXI 模块，对准插槽垂直推入，卡扣锁死
- 背板连接：确认模块金手指完全插入，无松动
阶段三：接线与扩展（15 分钟）
- 电源接线：接入 100-240VAC，确认开关状态正确
- 信号接线：按模块端子定义接入传感器 / 信号源，屏蔽层单端接地
- 菊花链扩展：用专用线缆连接两台机箱 “IN/OUT” 接口，最多 8 台串联
阶段四：上电与配置（20 分钟）
- 上电前检查：万用表测 AC 输入正常，无短路
- 开机自检：电源灯常亮，模块指示灯无报错
- 软件识别：打开 NI-DAQmx，扫描识别机箱与模块，核对型号
- 功能测试：配置通道，采集信号验证精度与稳定性，连续运行 30 分钟无异常
