产品详情

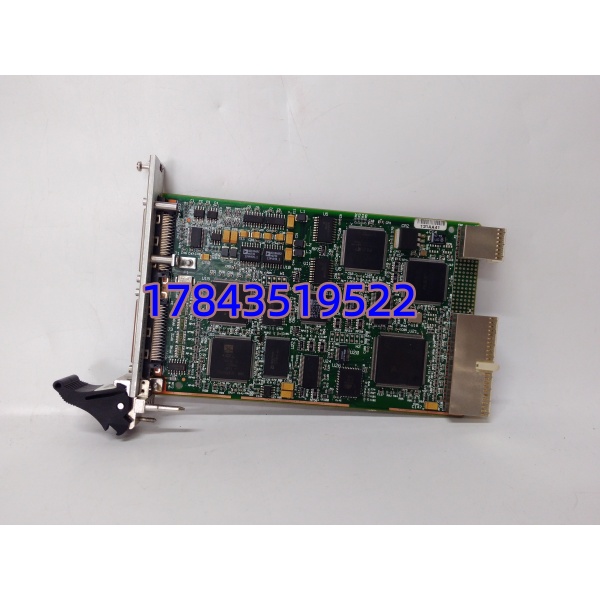

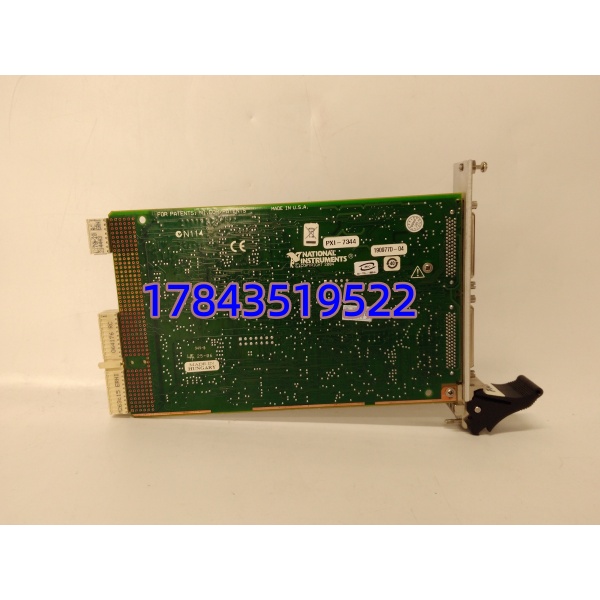

・型号：PXI-7344
・品牌：NI
・系列：73xx 插卡式运动控制器
规格参数
| 参数项 | 原厂手册标准参数 |
|---|---|
| 可控轴数 | 4 轴，伺服 / 步进通用，单卡独立或多轴联动 |
| 伺服闭环周期 | 每轴 62μs PID/PIVff 闭环运算 |
| 脉冲输出上限 | 1.25 MHz |
| 编码器反馈 | 四相正交、SSI、解析器，最高 20MHz 采样，32 位位置分辨率 |
| 运动插补功能 | 直线、圆弧、电子凸轮、电子齿轮、连续轮廓运动 |
| 板载运算资源 | 双处理器 + 嵌入式实时系统，本地可并行运行 10 套运动程序 |

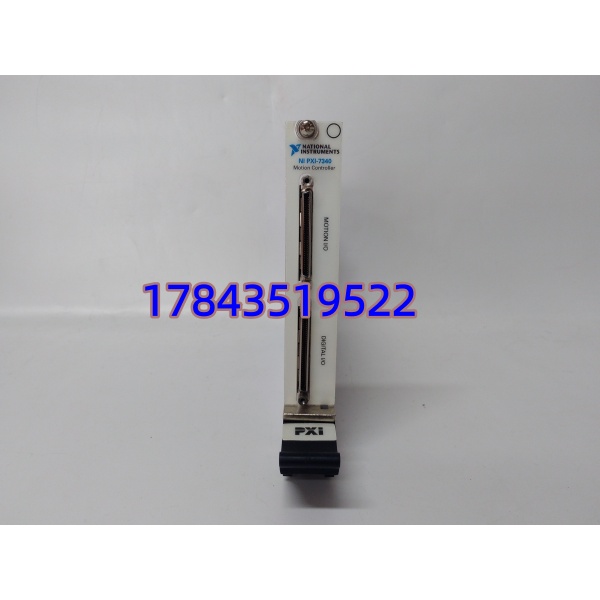

| 外部接口 | 两路 68 针 VHDCI 高密度接口，运动专用 IO + 通用数字 IO |
| 限位与原点 | 每轴正负硬限位、原点、触发捕获输入 |
| 同步总线 | 支持机箱 RTSI 硬件同步，多卡多轴同步联动 |
| 伺服输出范围 | ±10V 模拟指令输出，适配主流伺服驱动器 |
| 机箱占用 | 标准 3U PXI 单插槽 |
| 工作温度 | 0℃ ~ +55℃（机柜机箱内） |
| 存储温度 | -40℃ ~ +85℃ |
| 驱动软件 | NI-Motion 驱动，兼容 LabVIEW、C/C++ |
| 原厂停产时间 | 2018 年 9 月正式停产，无全新原厂供货 |
| 整机功耗 | 单卡最大 5W |
产品介绍
PXI-7344 是早年 NI 主推的 PXI 架构运动控制卡，面向测试设备、精密平台搭建，单张卡即可完成 4 轴整套运动逻辑，不用额外搭配独立运动控制器。 坦白讲，早期小型多轴测试台如果采用分立运动控制器，配套电源、通讯线缆、控制柜成本偏高；这款插卡直接插入 PXI 机箱，和采集卡、图像卡共用同一机箱总线，硬件集成度更高。对比同系列仅支持步进的 PXI-7334，它增加伺服闭环控制与连续轮廓插补，能满足扫描、裁切、精密定位类连续轨迹工况；板载独立实时内核，主机卡顿不会中断轴控动作，我在测试台现场遇到过主机软件卡死，该卡仍可完成当前运动段再安全停机。
应用场景与行业案例
痛点切入
半导体、光学测试台需要多轴联动精密定位，分体式运动控制器布线繁琐，多设备同步误差大；普通步进控制卡不支持伺服闭环，高速运动定位偏差大；老旧设备搭载此卡，原厂已停产，整机改造更换平台成本极高。 主机软件运行负载高时，依赖主机运算的控制卡会出现运动卡顿、轨迹变形。
典型场景
- 半导体晶圆探针台：四轴 XYRZ 联动，伺服闭环精准定位探针，连续轮廓扫描采集芯片信号。
- 光学镜头检测平台：直线 + 圆弧插补运动，镜头多角度成像定位，RTSI 同步相机抓拍触发。
- 锂电池极片裁切设备：电子凸轮同步送料刀轴，同步误差微秒级，降低极片报废率。
- 航空零部件疲劳测试台：多轴协同往复运动，板载本地程序脱离主机独立循环测试。
- 高校实验室精密位移台改造：老旧 PCI 运动卡升级 PXI 平台，原有 LabVIEW 程序小幅修改即可复用。
真实案例
前年对接一家光学检测设备厂商维修项目，一套镜头自动检测台搭载 PXI-7344 四轴运动卡，长期 24 小时运行后单轴编码器反馈通道失效，整机无法完成圆弧扫描工序。 原厂渠道无全新现货，采购拆机成色完好的同型号备件替换，机箱断电更换后，原有 NI-Motion 工程文件直接加载，无需重新编写轴控逻辑，半天完成调试恢复生产。现场工程师感慨，这类老款 NI 运动卡停产之后，备件只能找拆机库存，整套更换 PXIe 新一代运动卡需要重新布线、重写大半程序，停机改造至少 3 天。
