描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 输入通道 | 32 路单端 / 16 路差分 |
| 输入电压范围 | ±60 VDC，30 VAC 有效值 |
| 滤波配置 | 3 极 10 kHz 低通滤波 |
| 通道隔离 | 500 VDC 连续电气隔离 |
| 非线性度 | 0.01 % 满量程 |
| 供电方式 | 机箱背板供电 |
| 工作温度 | 0 °C ~ 50 °C |
| 相对湿度 | 10 % ~ 90 % 无凝露 |
| 适配机箱 | SCXI-1000、SCXI-1001 |
| 配套端子 | SCXI-1300、SCXI-1308 |
| 尺寸 | 标准 SCXI 插卡尺寸 |
| 重量 | 约 0.35 kg |
产品深度介绍

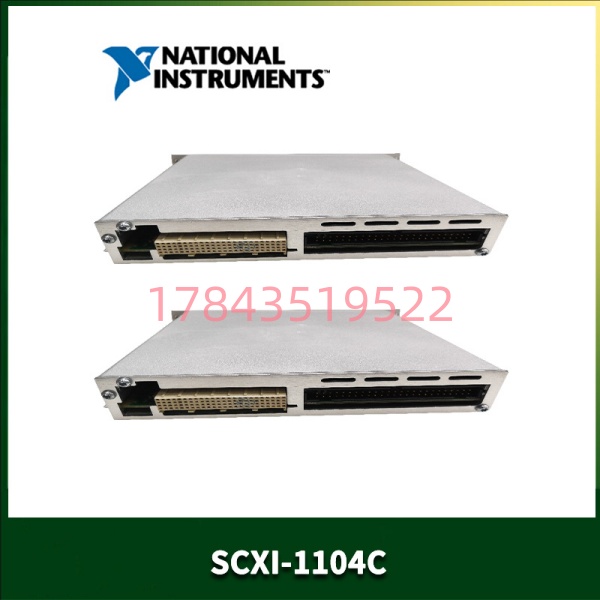

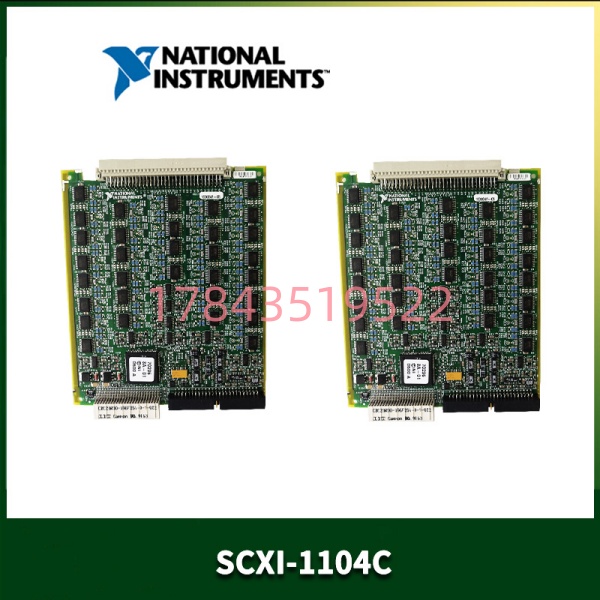

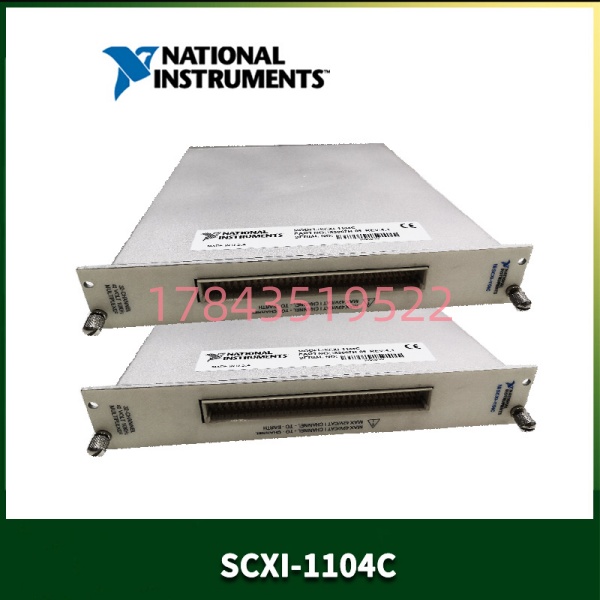

NI SCXI-1104C 是面向工业与实验室场景的高压电压信号调理模块，主要用于高精度电压信号采集、滤波与隔离处理。它支持最高 ±60V 的直接输入，无需额外分压电路，可接入变频器、电源设备等强电测点。模块自带 10kHz 低通滤波与通道隔离设计，能有效抑制工业现场电磁干扰，保证数据稳定。相比同系列基础款，它更适合动态信号与高速采集场景，搭配 NI 数据采集卡可组成完整测试系统。
应用场景与行业案例
很多工业测试现场电压偏高、干扰强，普通采集卡无法直接接入，外加调理电路又会引入误差和不稳定因素。老旧测试系统备件停产，维修周期长，更换整套设备成本过高，急需兼容备件快速恢复测试。
典型应用场景：
- 电力电子 – 开关电源测试采集输出电压、纹波与瞬态响应信号。高压直入设计省去分压电路，减少接线误差，适合产线批量测试。
- 变频器与电机测试监测输入输出电压波形，隔离设计避免强电干扰损坏采集设备，保障长期连续测试。
- 实验室高精度测量用于传感器信号、电池特性与电气性能验证，10kHz 滤波可保留动态信号，满足科研数据要求。
- 自动化产线检测多通道高密度采集，节省机箱空间，适配多测点并行检测，提升产线测试效率。
案例：某电子设备厂电源测试工位原有 SCXI-1104C 模块损坏，原厂已无货，整机更换需重新布线编程。采购同款备件直接插入原有 SCXI-1001 机箱，通道与程序完全兼容，半天内恢复测试。
