描述
关键技术规格
- 兼容标准：IEEE 488.1、IEEE 488.2、HS488
- 传输速率：IEEE488.1 模式 1.1Mbps；HS488 模式 2.8Mbps
- 最大延长距离：单对 1 公里（62.5/125μm 多模光纤，ST 接口）
- 设备扩容：单段从 15 台增至 26 台；级联最多 31 台
- 电源规格：240VAC（北美电源线），功耗约 10W
- 工作温度：0°C ~ +55°C
- 存储温度：-20°C ~ +70°C
- 外壳材质：全金属，IP30 防护
- 尺寸：140×80×40mm
- 重量：0.25kg
- 软件兼容：NI-VISA、NI-488.2 驱动；支持 LabVIEW、C/C++
产品深度介绍

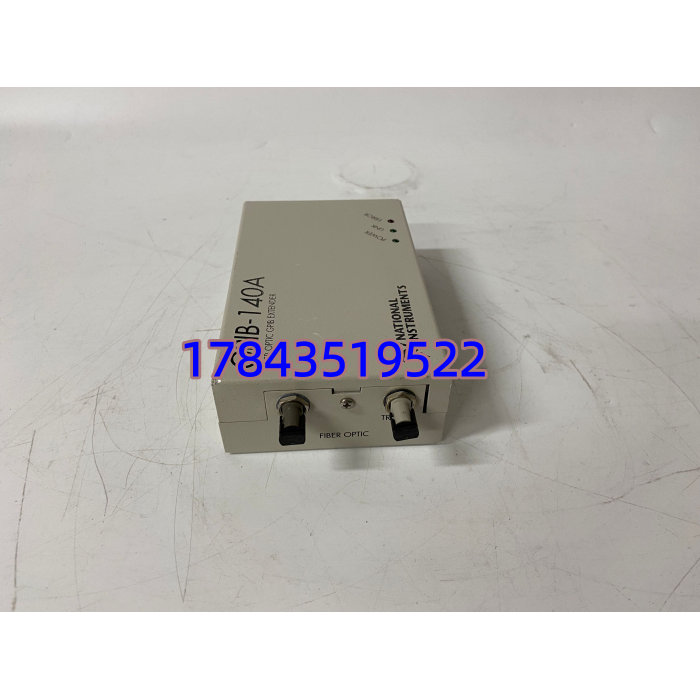

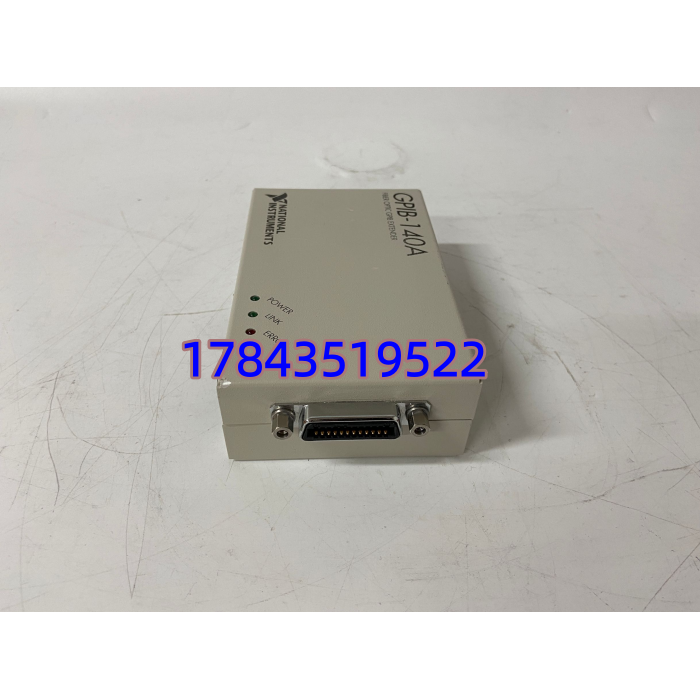

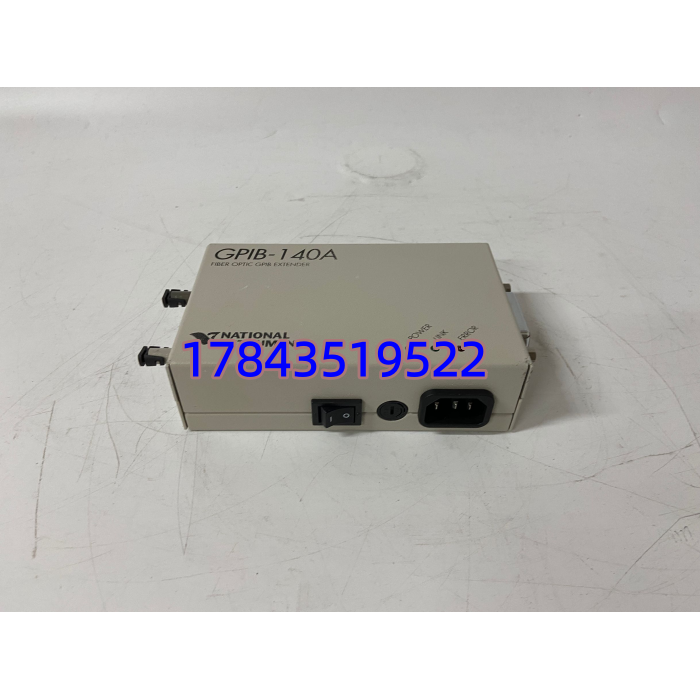

NI GPIB-140A-5 是一款工业级光纤 GPIB 总线扩展器，用于解决传统 GPIB 总线 20 米距离限制与 15 台设备上限问题。模块采用缓冲传输技术，光纤传输抗电磁干扰强，适合工业强干扰环境。
无需修改软件，即插即用，兼容所有 IEEE488 标准设备。单段延长 1 公里，设备扩容至 26 台；级联可进一步扩展距离与设备数量，适配大型自动化测试系统。
应用场景与行业案例
传统 GPIB 总线仅 20 米、15 台设备，长距离或多仪器场景下信号衰减严重、干扰大，导致测试不稳定。
典型应用场景：
- 电子制造 ATE 测试线连接示波器、信号源、万用表等仪器，光纤抗干扰，保障产线测试稳定。
- 半导体测试实验室多台精密仪器集中控制，长距离布线无信号损失，数据一致性高。
- 航空航天射频校准强电磁干扰环境下，光纤隔离干扰，确保相位噪声等高精度测量可靠。
- 光伏 / 新能源测试户外或厂房内长距离连接源表、数据采集器，适应复杂工况。
案例：某军工单位射频校准平台实验室与校准区相距 800 米，传统铜线 GPIB 信号衰减大、干扰强，频谱仪数据波动大。采用 GPIB-140A-5 光纤扩展器后，信号稳定，测量重复性达 ±0.01dB，系统 7×24 小时连续运行，维护量减少 60%。
核心卖点与差异化
- 光纤传输抗干扰，比铜线 GPIB 抗 EMI/RFI 能力提升 90%，适配工业强干扰环境。
- 单段延长 1 公里，是传统 GPIB（20 米）的 50 倍，满足长距离布线需求。
- 设备扩容至 26 台，比标准 GPIB（15 台）提升 73%，适配多仪器复杂系统。
- 无需软件修改，即插即用，兼容所有 IEEE488 设备，降低集成难度。
- 全金属工业设计，宽温运行（0°C~55°C），适合严苛工况。
- 全新原装，12 个月质保，全功能测试后发货，附带测试报告。
