描述
关键技术规格
| 参数类别 | 关键指标 | 备注/说明 |
|---|---|---|
| 基本规格 | 部件号 | 777344-01 (标准版), 777344-02 (宽温版) |
| 总线接口 | PXI / CompactPCI | |
| 控制轴数 | 4 轴 (支持同步插补) | |
| 运动性能 | 控制模式 | 伺服闭环 / 步进开环 |
| 脉冲输出频率 | 最高 4 MHz (步进), 10 MHz (伺服) | |
| 编码器反馈 | 4 通道差分输入, 最高 20 MHz | |
| 轨迹规划 | 点位、直线、圆弧、电子齿轮、电子凸轮 | |
| I/O与接口 | 数字 I/O | 32 位 TTL (部分复用为限位/原点信号) |
| 模拟 I/O | 4 路 12 位模拟输出, 8 路模拟输入 (复用) | |
| 连接器 | 68 针 VHDCI 高密度接口 | |
| 系统环境 | 供电方式 | PXI 背板 +24V (部分版本需外部辅助供电) |
| 工作温度 | 0 °C 至 +55 °C (标准版) |

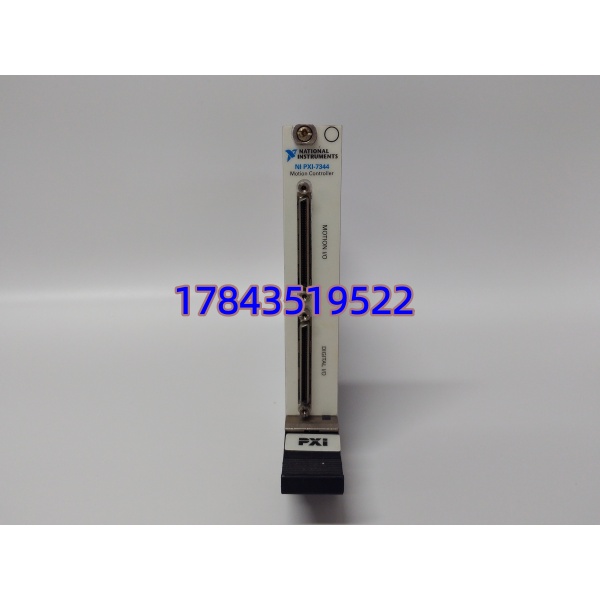

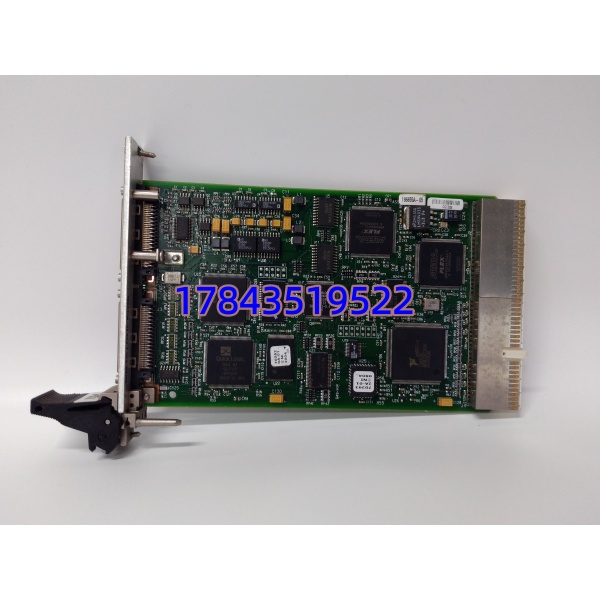

NI PXI-7344
产品深度介绍
NI PXI-7344 是美国国家仪器 (National Instruments) 推出的一款 4 轴高性能运动控制模块，专为 PXI 平台设计。它搭载双处理器和实时操作系统，能够独立于主机 PC 运行复杂的多轴轨迹规划，广泛应用于半导体测试、激光加工等高精度自动化领域。
该模块支持伺服与步进电机的混合控制，内置 PID 算法和电子齿轮功能，通过 LabVIEW 或 NI-Motion 驱动可快速实现复杂的同步运动控制，显著提升精密测试与制造系统的集成效率。

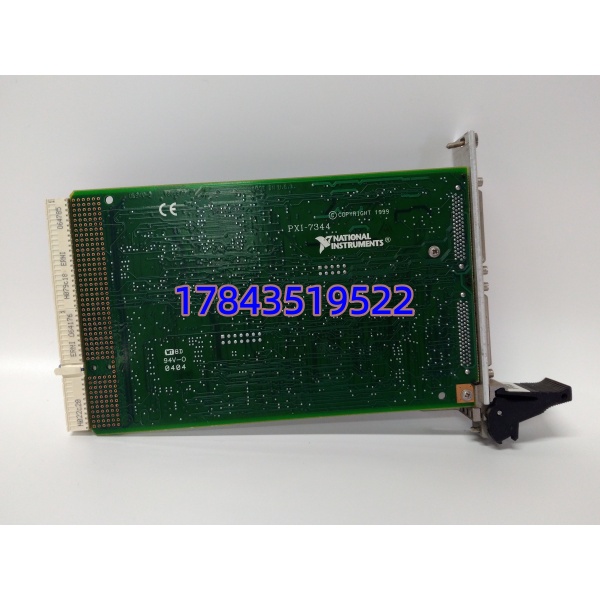

NI PXI-7344
典型应用与痛点解决
在半导体晶圆探针台或激光切割设备中，经常遇到“上位机规划轨迹卡顿导致运动不平滑”的问题。PXI-7344 的板载实时系统能将运动规划任务从 Windows 主机卸载，直接在模块内部执行直线、圆弧插补，确保多轴联动的高速与平滑性，避免因操作系统非实时性导致的丢步或抖动。
典型应用场景：
- 1.半导体自动化测试 (ATE)：控制晶圆载台的 X-Y-θ 精密定位，配合 PXI 数据采集卡同步触发测量，用于芯片参数测试。
- 2.激光加工与切割：驱动振镜或运动平台，利用其高速脉冲输出（MHz 级）实现微米级精度的轨迹跟踪。
- 3.精密装配与点胶：在多轴协同作业中，通过电子凸轮功能实现主从轴严格同步，确保装配轨迹的重复精度。
- 4.实验室自动化：集成于 PXI 机箱，构建紧凑型多轴运动控制与数据采集一体化平台，用于研发验证。
现场避坑经验：
- •版本匹配：采购时需确认部件号后缀（如 -01 或 -02），宽温版（-02）支持更严苛的工业环境。上电前务必在 NI MAX 中检查固件版本，避免因驱动版本不匹配导致轴资源无法识别。
- •接线陷阱：68 针 VHDCI 接口的引脚定义复杂（含脉冲、方向、编码器、限位），务必使用 NI 原装线缆或严格按照手册制作转接板。我曾见过现场因误将限位信号接至普通 DI 口，导致急停功能失效，最终撞坏机械限位挡块。
- •供电冗余：虽然模块主要从背板取电，但在驱动大电流步进电机时，建议为机箱配备足额的 +24V 外部辅助电源，防止因电压跌落导致控制器复位。
