描述
关键技术规格
- 接口标准：IEEE 488.1/488.2、HS488
- 传输介质：多模光纤（ST 接口）
- 最大扩展距离：1 km
- 数据传输速率：1.1 MB/s（IEEE488.1）；2.8 MB/s（HS488）
- GPIB 连接能力：最多 26 台设备（含扩展器）
- 电气隔离：内置光耦，消除地环路干扰
- 工作温度：0°C ~ 50°C
- 供电：5V DC，250mA
- 尺寸：167 mm × 100 mm × 35 mm
- 重量：约 0.3 kg
- 软件支持：NI-488.2、NI-VISA、LabVIEW
产品深度介绍

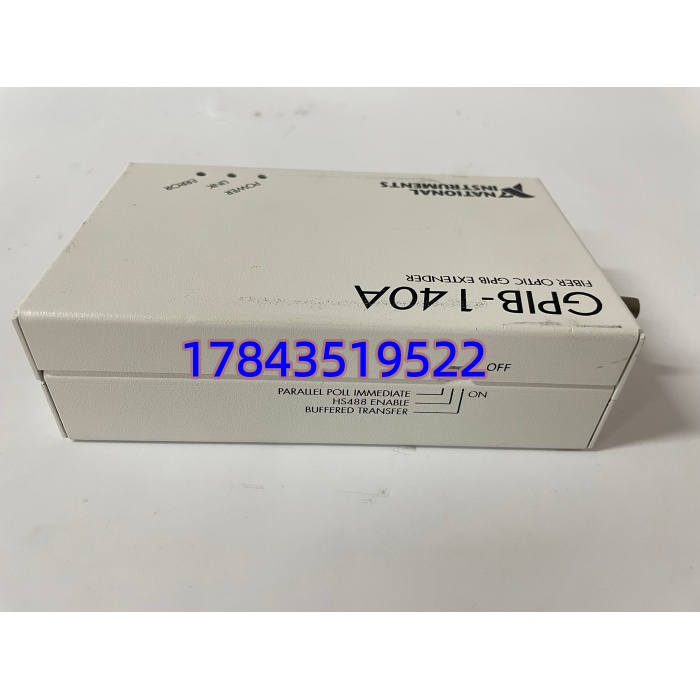

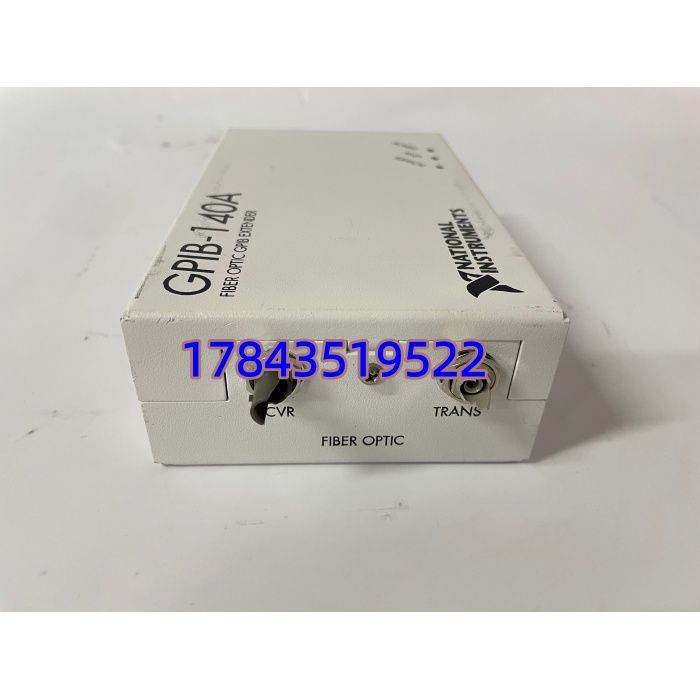

NI GPIB-140A 186135H-01L 是美国国家仪器推出的光纤 GPIB 扩展器，专为解决传统 GPIB 电缆传输距离短、易受电气干扰的问题设计。它将 GPIB 信号转为光纤信号传输，有效延长通信距离至 1km，同时实现电气隔离，提升工业测试系统稳定性。
应用场景与行业案例
工程痛点
工业现场常存在设备分布分散、电磁干扰强的问题。传统 GPIB 电缆最长仅 20 米，且易受电机、变频器干扰，导致数据丢包、测试误差大，无法满足远距离、高精度测试需求。
典型应用场景
- 半导体测试：晶圆厂测试设备分散，用 GPIB-140A 连接远程探针台与测试仪器，抗电磁干扰，保证测试精度。
- 射频与微波校准：实验室与测试区距离远，光纤传输避免信号衰减，保障射频仪器校准数据准确。
- 航空航天测试：户外或大型结构测试，设备分布广，光纤 GPIB 实现远距离稳定通信，适配严苛环境。
- 电力能源监测：电站高电磁干扰环境，光纤隔离消除地环路影响，确保监测仪器数据可靠。
真实案例
某汽车电子实验室需搭建分布式测试系统，示波器、信号源、负载仪等设备分散在 3 个区域，总距离超 800 米。用传统 GPIB 电缆信号干扰严重，测试数据波动大。更换 2 套 NI GPIB-140A 光纤扩展器后，通过多模光纤连接各区域设备，实现 1km 稳定传输，电磁干扰完全消除，测试效率提升 40%，连续运行 18 个月无故障。
核心卖点与差异化
- 1km 超长距离：突破传统 GPIB 20 米限制，满足分布式测试需求
- 光电隔离抗干扰：内置光耦，消除地环路与电磁干扰，数据传输更稳定
- 高速传输：支持 HS488 协议，速率达 2.8MB/s，比普通 GPIB 快 2 倍
- 多设备扩展：单系统最多连接 26 台设备，适配复杂测试工装
- 即插即用：外置独立模块，无需拆机，兼容所有 IEEE488 仪器
- 软件生态完善：适配 LabVIEW、NI-VISA，开发调试便捷
