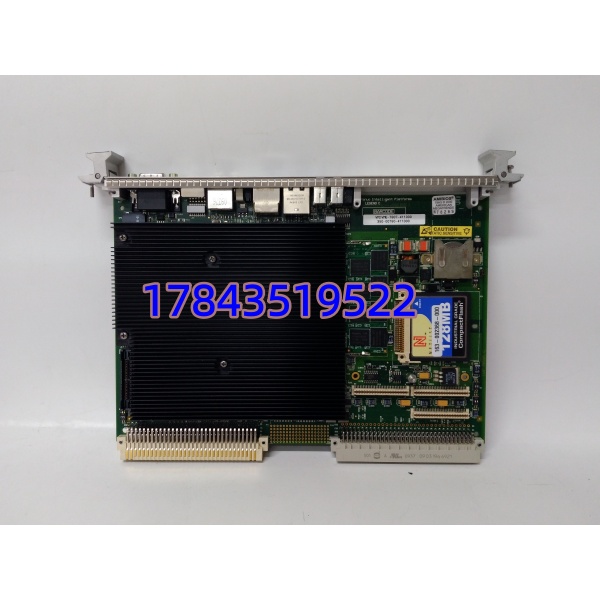

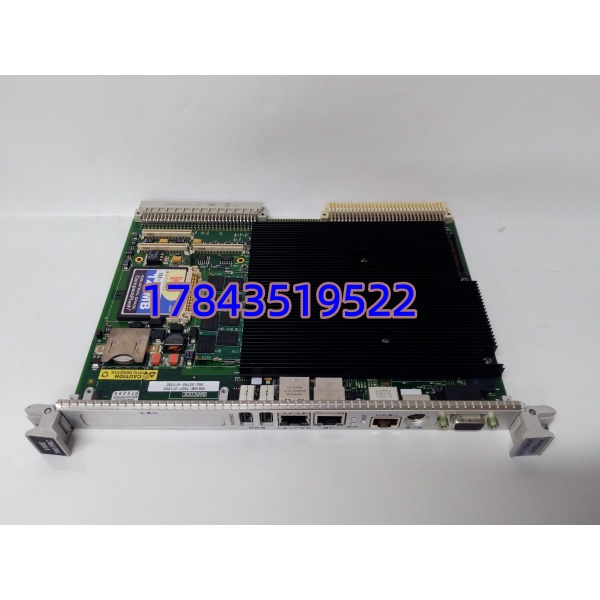

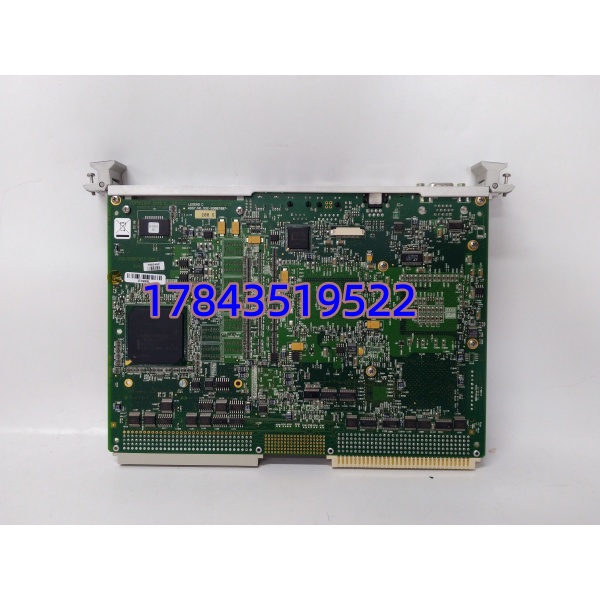

GE VME7807RC350-00780-411000 | VME64 单板计算机

描述

产品详情

・完整型号：VME7807RC350-00780-411000

・品牌：GE Fanuc（VMIC 原厂）

・系列：VMIVME-7807RC VME64x 嵌入式主控系列

规格参数

1. 核心处理器：Intel Pentium M 1.8GHz，2MB 二级缓存，855GME 芯片组
2. 内存配置：板载 512MB 焊接内存 + 200 针 SODIMM 插槽，整机上限 1.5GB DDR
3. 本地存储：IDE 接口 CompactFlash，最大 2GB，无机械硬盘适配工业震动工况
4. VME 总线规格：VME64x 标准，支持 MBLT 64 位块传输，可作为 Slot1 系统控制器
5. 总线仲裁：可编程优先级、循环、单级三种仲裁模式，带总线超时报错定时器
6. 网络接口：前面板双路 10/100/1000M 千兆以太网，独立隔离通道
7. 串口资源：3 路 RS232/422/485 串口（1 路前板、2 路后 IO）
8. USB 通道：4 路 USB2.0（前板 2 路、背板 2 路），配套键鼠、调试外设
9. 硬件保护：软件可编程看门狗定时器，超时自动整机复位；32KB 非易失 RAM
10. 散热设计：被动式大面积铝合金散热鳍片，无需风扇，适配粉尘机柜
11. 供电：VME 背板 5V 直流供电，整机功耗约 16W
12. 工作温区：0℃ ~ +60℃；存储 – 40℃ ~ +85℃
13. 外形尺寸：标准 6U VME 单槽板，净重 0.64kg
14. 原厂状态：原厂停产 EOL，无全新原厂整机供货，流通货源以电厂拆机检测件为主

产品介绍

VME7807RC350-00780-411000 是 GE Mark VIe 燃机控制系统标配 VME 主控单板计算机，也用于军工雷达、大型测试仿真设备。板卡通过 VME64x 背板调度整机内模拟量、数字 I/O、通讯子卡，所有机组控制逻辑、联锁算法、历史数据运算全部由本卡执行；双千兆网口分别对接厂区 DCS 上位机与就地 HMI，实现远程监控与参数下装。

坦白讲，后缀 411000 对应 1.8GHz 高配内存版本，低主频 1.1G/1.4G 同系列板卡固件、驱动不通用，直接替换会出现机组程序加载失败、VME 总线读写超时。原厂停产后市面流通均为联合循环电厂拆机校准件；新旧批次混用容易出现 CF 卡启动识别异常、网口丢包，大修成套更换同编码备件，省去 4~6 小时系统重装与总线仲裁参数调试工时。被动无风扇散热结构相比带风扇主控，减少粉尘卡滞停机风险，但机柜必须保证强制风冷。

应用场景与行业案例

痛点切入

老式低主频 VME 主控处理多测点燃机联锁时扫描周期过长，超温、超速等保护逻辑响应滞后；单网口设计一旦网线破损，整套机组失去远程监控通道，故障排查只能就地开盖。这款卡高主频运算压缩扫描周期，双网口互为冗余，看门狗硬件兜底避免系统卡死。无风扇结构杜绝风机积灰停转导致 CPU 过热死机。

典型场景

1. 燃气电厂 Mark VIe 联合循环机组：整套 VME 机箱系统主控，采集排气温度、阀位、振动测点，执行启停、防喘振、遮断联锁逻辑。
2. 天然气长输管线压缩站控制系统：远距离多分站数据汇总，冗余网口保障调度中心不间断通讯。
3. 军工雷达信号处理机柜：宽温、抗震动环境，VME 总线对接多路高速采集卡做实时运算。
4. 大型工业仿真测试平台：多通道模拟量闭环仿真，大容量内存支撑复杂动态仿真算法。

真实案例

某 2×400MW 联合循环电厂 2 号燃机原配低主频 VMIVME7807 主控，夏季高温工况 CPU 散热不良频繁卡死，机组多次触发遮断停机，单次重启耗时 2 小时。技改更换 VME7807RC350-00780-411000 高配拆机主控，重新烧写匹配 Mark VIe 固件，整机扫描周期从 92ms 降至 38ms。一次运行中单路千兆网线外皮磨损断线，备用网口自动切换，上位机监控无中断，班组利用夜间低负荷窗口更换网线，未造成机组降负荷。自控班组复盘，高主频 + 双网口 + 无散热风扇三项特性，大幅降低高温多粉尘电厂非计划停机概率。
