描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 控制电源 | 50–300 VDC / 60–265 VAC (宽压自适应) |
| 电流输入 | 三相 CT 输入，1A / 5A 次级，真有效值测量 |
| RTD 输入 | 12 路，三线制，支持 Pt100/Ni100 等 |
| 继电器输出 | 4 路 Form C (NO/NC), 250VAC/15A, 30VDC/10A |
| 保护功能 | 过载、堵转、接地故障、不平衡、欠载、超温、启动超时 |
| 计量功能 | 电流 / 电压 / 功率 / 功率因数 / 电能 / 频率 / 热容量 (M 选项) |
| 通信 | 标配 RS485 (Modbus RTU) |
| 显示面板 | 增强型背光 LCD, 图形化诊断界面 (E 选项) |
| 工作温度 | -40°C 至 +60°C |
| 尺寸 (H×W×D) | 296 × 107 × 205 mm |
| 重量 | 约 4.5 kg |
| 适用电机 | 中高压三相异步 / 同步电机 (380V–10kV) |
产品深度介绍

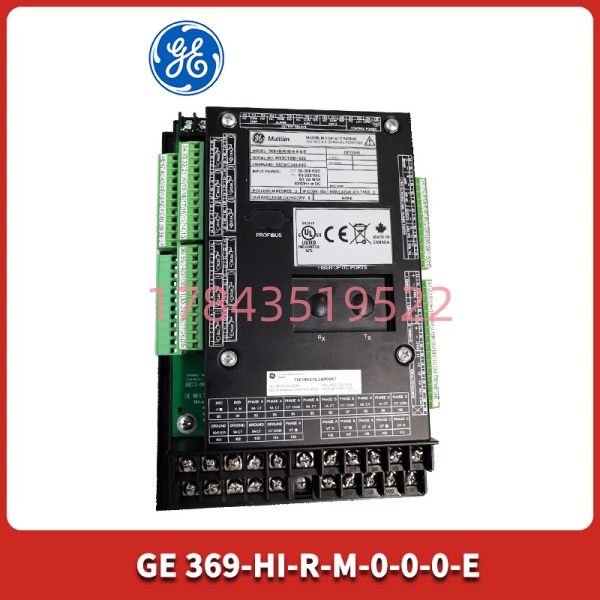

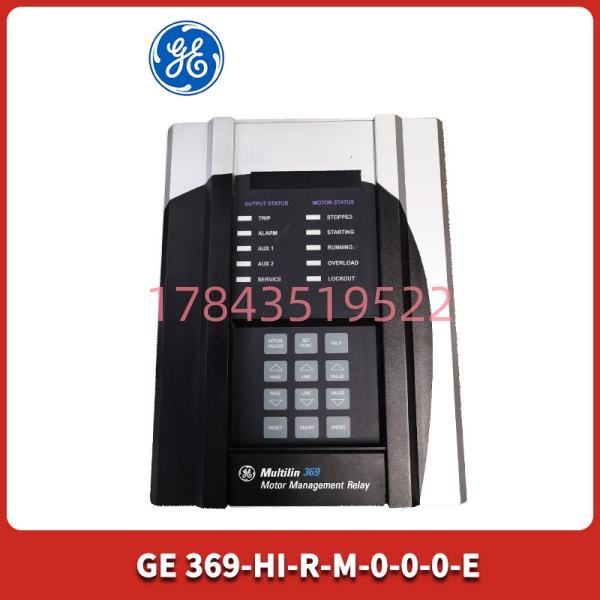

GE 369-HI-R-M-0-0-0-E 是 GE Multilin 369 系列的高端配置电机管理继电器，专为中大型三相交流电机提供全方位的保护、监测与控制。它集成高精度电流电压采集、12 路 RTD 温度监测、可编程保护逻辑与增强型诊断功能，可实时监控电机运行状态，提前预警故障并快速跳闸保护，有效避免电机烧毁与非计划停机。该型号搭载增强型面板与计量包，支持事件记录、波形捕捉与健康状态分析，配合 Modbus RTU 通信实现远程监控。宽温、宽压设计适应严苛工业环境，是电力、石化、冶金等行业关键电机设备的核心保护单元。
应用场景与行业案例
电机故障是生产线停机的头号元凶。去年东北某炼化厂的一台 6kV 引风机电机因轴承过热烧毁，装置全线停产，单日损失超 500 万。事后排查发现，原保护器无 RTD 测温，未能提前预警。
典型应用场景:
- 石油化工 – 大型机泵控制炼油厂压缩机、鼓风机、泵类电机保护。高温、高湿、多粉尘环境，需超温、过载、不平衡三重防护，防止连锁停机。
- 电力行业 – 辅机系统电厂引风机、给水泵、循环泵电机控制。要求高可靠、快速跳闸（<200ms），保障发电机组稳定运行。
- 冶金行业 – 传动电机轧机、风机、皮带机电机。负载波动大、易堵转，需堵转保护、启动超时监控，适配强电磁干扰环境。
- 矿山 / 水泥 – 重载设备破碎机、磨机、提升机电机。连续重载、启动频繁，依赖热模型保护、RTD 测温防止绝缘老化烧毁。
真实案例:某 300MW 电厂，引风机电机频繁无故跳闸，原保护器无法定位原因。更换为 369-HI-R-M-0-0-0-E 后，通过增强诊断与波形捕捉，锁定为三相不平衡导致局部过热。调整参数并加装 RTD 后，故障彻底解决，年节省检修与停机损失超 200 万。
核心卖点与差异化
- 全面保护: 集成10 + 种电机保护，含热模型、RTD 超温、接地故障，覆盖全故障类型。
- 精准测温: 标配12 路 RTD 输入，实时监测定子、轴承温度，预警提前量 >4 小时。
- 增强诊断: 图形化面板、512 条事件记录、波形捕捉，快速定位故障根源。
- 宽压可靠: 50–300VDC/60–265VAC自适应电源，抗波动强，适配全球电网。
- 工业级稳定: -40°C 至 +60°C 宽温，无风扇设计，MTBF > 150,000 小时。
- 全检出货: 每台完成24 小时带载测试、通讯校验、保护定值验证，提供测试报告。
替换与升级建议
✅ 直接替换 (无需改动)
- 369-HI-R-M-0-0-0-H-E
- 差异：增加强腐蚀环境防护涂层，功能完全兼容
- 注意：直接上机，参数无需修改
- 价格：约高 12%
⚠️ 软件兼容 (需重新配置)
- 369-HI-R-M-0-E-0
- 差异：新增 Modbus/TCP 以太网接口，通讯更高效
- 改动：需配置 IP 与上位机对接，保护参数可直接导入
- 工作量：约 1 小时
❌ 硬件不兼容 (不推荐)
- Multilin 469 系列
- 原因：新一代电机保护器，硬件架构、接口、软件完全不同
- 成本：需重新接线、编程、调试，费用 > 10 万
- 建议：仅用于全厂系统升级项目
决策建议:
- 优先选择: 原型号 369-HI-R-M-0-0-0-E (库存现货，成本最低)
- 通讯升级: 选 369-HI-R-M-0-E-0 (以太网更适配智能工厂)
- 恶劣环境: 选 369-HI-R-M-0-0-0-H-E (防腐涂层，寿命更长)
