描述
关键技术规格
| 参数项 | DS200DMCBG1AED | DS215DMCBG1AZZ03A |
|---|---|---|
| 产品型号 | DS200DMCBG1AED | DS215DMCBG1AZZ03A |
| 所属系统 | Speedtronic Mark V / EX2100 | Speedtronic Mark VIe |
| 板卡类型 | 驱动管理通信板 (DMCB) | 数字电机控制模块 (DMC) |
| 处理器 | 32位嵌入式处理器 | 32位 RISC 处理器 |
| 通信接口 | 背板总线、RS-485/Modbus | 以太网、RS-232/485 |
| 输入电压 | 24 VDC (±10%) | 24 VDC (或通过背板供电) |
| 工作温度 | -40°C ~ +70°C | -20°C ~ +60°C |
| 兼容机组 | 7FA、9E、9F 燃气/蒸汽轮机 | Mark VIe 平台辅机电机 |
| 关键特性 | 故障检测（过流、欠压） | 过载保护、热保护 |
| 安装方式 | EX2100 机架插槽 | Mark VIe 机架插槽 |
产品深度介绍

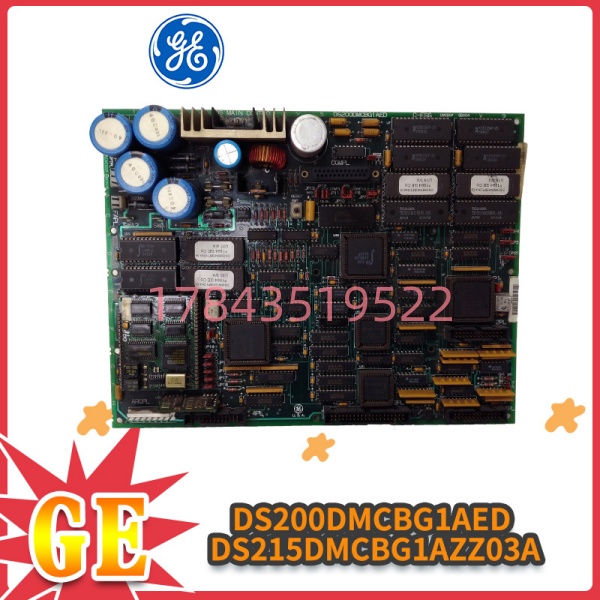

GE DS200DMCBG1AED 是 EX2000/EX2100 静态励磁系统的核心驱动板，负责生成高精度门极脉冲驱动 IGBT/SCR，实现对发电机励磁电流的闭环调节。DS215DMCBG1AZZ03A 则是 Mark VIe 系统中的数字电机控制模块，专注于工业电机（如泵、风机）的速度调节与保护。两者均是 GE 燃气轮机及配套辅机控制系统中不可或缺的关键备件，直接关系到机组的稳定并网与安全运行。
应用场景与行业案例
工程痛点
在燃气轮机发电厂，励磁系统控制板（如 DS200DMCBG1AED）或辅机电机控制板（如 DS215DMCBG1AZZ03A）的故障，往往意味着机组面临“失磁”或“辅机停运”的风险。这类板卡一旦损坏，通常会导致发电机无法建立电压或关键润滑油泵停转，触发机组跳闸。由于涉及精密驱动逻辑，现场工程师很难通过简单维修恢复，紧急采购原装或可靠备件是唯一选择。
典型应用场景
- 燃气轮机励磁控制（DS200DMCBG1AED）
在 9E/9F 级燃机中，该板卡位于 EX2100 机柜内，通过光纤控制功率模块的导通角。它直接决定了发电机端电压的稳定性和无功功率的输出能力。一旦板卡故障，机组将无法并网或面临过压风险。
- 关键辅机变频控制（DS215DMCBG1AZZ03A）
在联合循环电站的闭式水泵或主燃油泵控制中，该模块作为 Mark VIe 系统的驱动核心，实现电机的软启停和转速调节。其内置的过流和热保护功能，是防止电机烧毁的第一道防线。
- 压缩机防喘振驱动
在天然气增压站，DS215 模块通过精确控制压缩机马达的转矩，配合防喘振算法，确保压缩机运行在安全区内，避免叶轮损坏。
真实案例
某 9F 级燃机电厂在夏季高峰负荷期间，EX2100 系统报“Gate Drive Fault”。工程师检查发现是 DS200DMCBG1AKG 板卡上的光纤输出通道异常，导致励磁电流波形畸变。由于现场无备件，机组被迫降负荷运行，面临电网考核。后紧急调用经严格测试的翻新备件，在 4 小时内完成更换并恢复满负荷，避免了因停机造成的数百万元发电损失。事后分析认为，机柜散热不良导致板卡长期高温运行是主要原因。
核心卖点与差异化
- 原厂级兼容性：板卡硬件版本与 GE Mark V/VIe 机架及背板通信协议完全匹配，上电即用，无需修改底层组态，避免软件不兼容导致的“无法识别模块”故障。
- 精密驱动性能：DS200DMCBG1AED 采用光纤隔离驱动技术，抗干扰能力强；DS215DMCBG1AZZ03A 提供 ±0.5% 的电流控制精度，确保电机平滑运行。
- 严苛环境验证：针对燃气轮机厂房的高温、高振动环境设计，元器件选型标准高于普通工业级 PLC，MTBF（平均无故障时间）更长。
- 快速交付能力：相比原厂漫长的交期，现货库存支持 24-48 小时发货，并支持以旧换新（Core Return）服务，大幅降低客户备件库存成本。
替换与升级建议
| 原型号 | 替代/升级型号 | 兼容性等级 | 差异说明 | 操作建议 |
|---|---|---|---|---|
| | | ✅ 直接替换 | 硬件及功能完全一致 | 首选方案。更换前需记录旧板卡跳线（JP1-JP19）位置，新板卡上电后需进行静态励磁测试。 |
| DS200DMCBG1A** (其他后缀) | ⚠️ 需验证 | 固件版本或接口定义可能微调 | 仅在紧急缺货时尝试。必须核对 GE 技术手册中的兼容性列表，并准备升级固件。 | |
| | | ✅ 直接替换 | Mark VIe 标准模块 | 首选方案。支持热插拔更换（需在 ToolboxST 中确认模块状态），更换后需在线下载配置。 |
| DS200DMCBG1Axx | ❌ 不兼容 | 系统架构不同（Mark V vs Mark VIe） | 禁止混用。机架背板接口、通信协议、软件环境完全不同，无法识别。 |
替换操作提示：

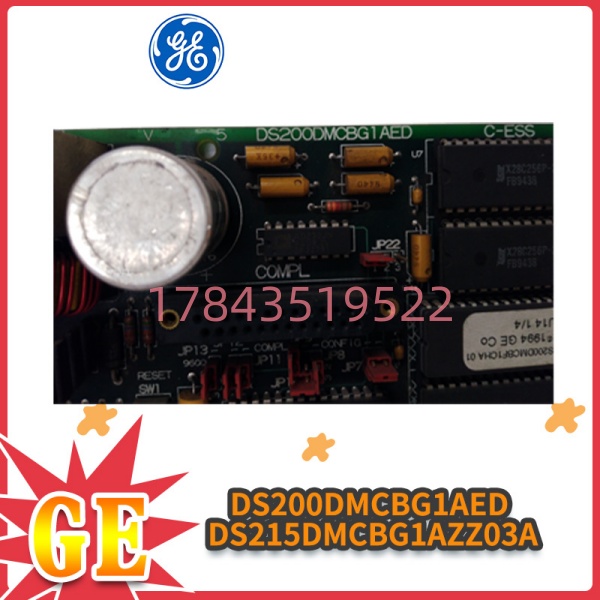

- 跳线复刻：DS200 系列板卡更换时，务必按照旧板卡的跳线位置（如 JP1-JP3）逐一设置新板卡，错误的跳线可能导致驱动信号反相或通信中断。
- 固件备份：更换 DS215 模块前，务必通过 ToolboxST 导出当前控制逻辑和参数配置文件（.tbc 或 .xml），新模块上电后需首先恢复配置。
