描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 通信协议 | Profibus-DP (从站) |
| 传输速率 | 9.6k ~ 6 Mbps 自适应 |
| I/O 扩展能力 | 最大支持 24 个 8000 系列 I/O 模块 |
| HART 支持 | 支持 HART 变量与状态传输 |
| 电气隔离 | 500V (LAN / 总线 / 电源间) |
| 供电方式 | 24 V DC (背板供电) |
| 诊断功能 | 模块级 + 通道级扩展诊断 |
| 配置方式 | 本地端口 / Profibus 主站配置 |
| 工作温度 | -20°C ~ +70°C |
| 存储温度 | -40°C ~ +85°C |
| 安装方式 | DIN 导轨安装 |
| 尺寸 (W×H×D) | 98 × 104 × 40 mm |
| 重量 | 约 0.35 kg |
产品深度介绍

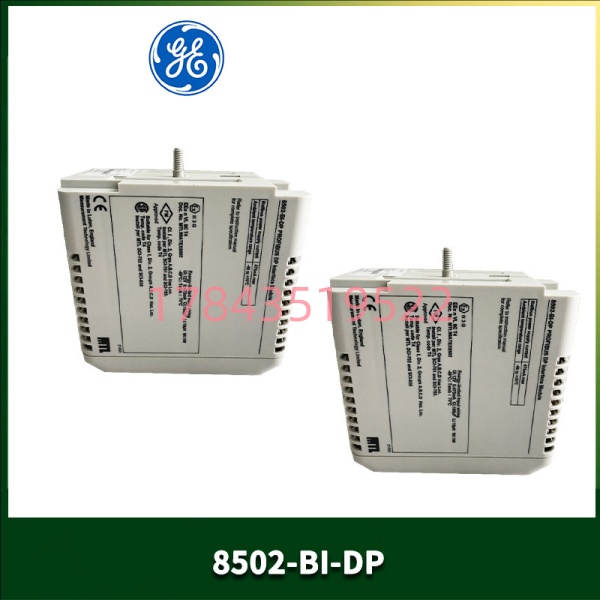

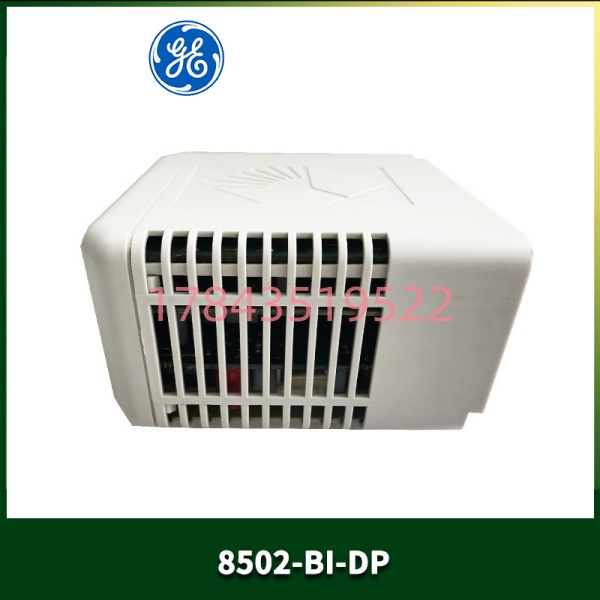

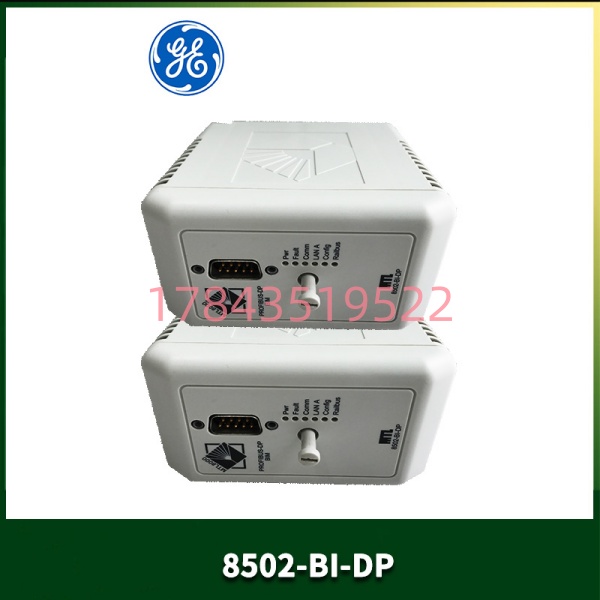

GE 8502-BI-DP 是 8000 系列分布式 I/O 系统的核心通信模块，作为 Profibus-DP 从站，负责将现场 I/O 数据高速上传至 PLC/DCS 主站，并下发控制指令。它支持最高 6Mbps 传输速率，可挂载 24 个 I/O 模块，集成 HART 透传与全链路诊断，适配化工、电力、油气等分布式控制场景。模块采用 500V 三端隔离设计，宽温无风扇架构，通过非易失性存储保存配置，断电不丢失参数。相比普通接口模块，它具备更强的抗干扰能力与故障定位能力，是老旧 8000 系统稳定运行的关键通信单元。
应用场景与行业案例
分布式 I/O 最怕通讯中断。去年华东某化工区，一套 8000 系统因总线接口模块故障，导致 32 个仪表信号失联，装置紧急降负荷，损失超 80 万。事后发现是旧模块无隔离保护，雷击浪涌击穿通讯芯片。
典型应用场景:
- 石油化工 – 分布式过程控制用于装置区远程 I/O 柜，连接温度 / 压力 / 液位变送器，500V 隔离抗现场强干扰，保障信号稳定上传。
- 电力行业 – 辅机系统 I/O电厂水处理、输煤系统分布式控制，6Mbps 高速满足大量 I/O 实时刷新，支持 HART 仪表智能诊断。
- 冶金行业 – 车间区域控制轧线、加热炉分布式 I/O，-20~70°C 宽温适应高温车间，24 个 I/O 扩展满足集中监控需求。
- 水处理 – SCADA 远程监控污水厂、泵站远程 I/O 通讯，扩展诊断快速定位断线 / 短路，减少运维巡检频次。
真实案例:某 60 万吨 / 年乙烯装置，8000 系统原总线模块频繁报通讯闪断。更换为 8502-BI-DP 后，三端隔离彻底解决浪涌干扰问题，连续运行 18 个月无通讯故障，年节省检修费用超 50 万。
核心卖点与差异化
- 高速大容量: 6Mbps速率 +24 个 I/O 模块，满足大型分布式系统高数据量需求。
- 强隔离防护: 500V 三端电气隔离，有效抑制地电位差与浪涌，故障率降低 70%。
- HART 智能透传: 支持 HART 变量 / 诊断通过 DP 传输，无需额外布线即可实现仪表全管理。
- 全链路诊断: 模块 + 通道级状态监控，故障定位时间缩短 80%，减少停机排查。
- 宽温稳定: -20°C~+70°C 无风扇运行，MTBF > 120,000 小时，适配严苛工业环境。
- 全检出货: 每块模块完成通讯速率测试、隔离耐压测试、I/O 挂载验证，提供测试报告。
替换与升级建议
✅ 直接替换 (无需改动)
- EATON MTL 8502-BI-DP
- 差异：品牌归属变更（GE 收购 MTL 后移交），硬件 / 软件 / 功能 100% 兼容
- 注意：直接上机，配置无需修改
- 价格：基本持平
⚠️ 软件兼容 (需重新配置)
- GE 8503-BI-PN (Profinet 版本)
- 差异：协议升级为 Profinet，带宽提升至 100Mbps，I/O 扩展能力一致
- 改动：需更换主站通讯模块、重新配置 GSDML、修改上位机地址
- 工作量：约 2–3 天
- 成本：约贵 40%
❌ 硬件不兼容 (不推荐)
- GE 8501-BI-DN (DeviceNet 版本)
- 原因：物理接口、协议、软件完全不同
- 成本：需更换全部 I/O 总线、重新编程
- 建议：仅适用于系统整体协议迁移项目
决策建议:
- 优先选择: 原型号 8502-BI-DP 或 EATON MTL 8502-BI-DP (直接替换，零风险)
- 协议升级: 选 8503-BI-PN (适合新建系统或 Profinet 改造项目)
- 老旧系统: 优先储备原型号库存，避免大规模改造成本
