GE IS420UCSBH1A | Mark VIe 系列 UCSB 控制器模块

描述

关键技术规格

产品深度介绍

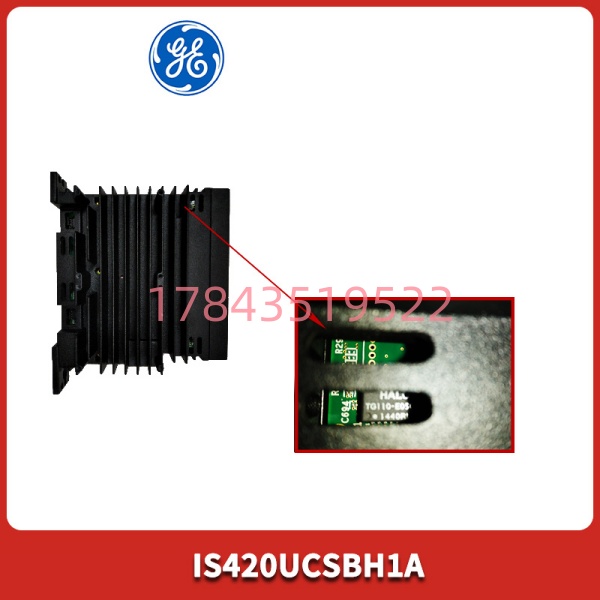

GE IS420UCSBH1A 是 GE 专为 Mark VIe 系列控制系统设计的首款 UCSB 通用控制与安全板模块，作为燃机、蒸汽轮机及透平系统的核心控制单元，负责执行实时控制算法、处理现场 I/O 数据并管理系统通信，保障机组在启停、负荷调节及安全联锁等全工况下稳定运行。

该模块采用无风扇、无电池的紧凑单模块设计，集成 5 路以太网接口（2 路用户数据高速通道 UDH 与 3 路板载 I/O 网络 IONet），支持 IEEE 1588 时钟同步，精度可达 100 微秒以内，适配 Mark VIe、EX2100e 及 LS2100e 等多类能源控制系统。其 QNX 实时操作系统与 Intel EP80579 处理器组合，可满足高可靠、强实时性的工业控制需求，广泛应用于电厂、炼化、海上平台等连续生产场景。

应用场景与行业案例

能源行业最怕非计划停机。去年华东某 LNG 电厂的 Mark VIe 系统主控 UCSB 模块突发故障，机组瞬间进入紧急甩负荷状态，每小时停机损失超 400 万。原厂备件交期 6 周，远超过机组可停机时间窗口。

典型应用场景:

1. 燃气 / 蒸汽轮机控制用于电厂燃机、蒸汽轮机的转速、温度、压力闭环控制。核心要求是毫秒级响应与零中断运行，模块性能直接决定机组调节精度与安全联锁可靠性。
2. 石油化工 – 自备电站 / 驱动透平炼油厂、乙烯装置的驱动用燃机控制，环境粉尘大、电磁干扰强，需模块具备抗干扰能力与长期稳定运行特性。
3. 海上平台 – 动力系统控制适配高湿、高盐雾、振动剧烈的 marine 环境，通过 ATEX Zone 2 认证，满足危险区域非危险区安装要求。
4. 分布式能源 – 燃机微网工业园区、数据中心的自备燃机发电机组控制，支持快速启停与负荷跟踪，适配远程监控与数据追溯需求。

真实案例:某沿海 9F 级燃机电厂，夏季满负荷运行时 IS420UCSBH1A 控制器宕机，系统无法维持稳定负荷。客户紧急采购现货，我们提供经 GE 原厂测试架全功能验证的模块，48 小时内完成更换与配置下载。系统上电后一键恢复，机组顺利并网，挽回超千万损失。此后该电厂将该型号列为一级安全库存，同步采购多块作为备件储备。

核心卖点与差异化

• 强实时控制：Intel 600MHz 处理器 + QNX 实时系统，指令响应 < 5ms，满足燃机高速调节与安全联锁需求。
• 高可靠架构：无风扇、无电池设计，MTBF > 200,000 小时，支持 TMR 冗余配置，降低非计划停机风险。
• 多系统兼容：适配 Mark VIe、EX2100e、LS2100e 多类控制系统，通用性强，减少备件种类。
• 全流程质检：每块模块均完成 24 小时负载测试与 IONet 通讯验证，提供测试报告与视频，确保功能正常。
• 现货速发：国内常备库存，48 小时发货，解决原厂长交期痛点，配套技术支持。
• 合规认证：通过 UL 与 ATEX Zone 2 认证，满足危险区域安装规范，适配多场景需求。

替换与升级建议

✅ 直接替换 (无需改动)

• IS420UCSBH1B
  • 差异：硬件功能完全一致，为同系列不同批次版本，固件兼容
  • 注意：核对原模块固件版本，直接上机即可
  • 价格：与原型号基本持平
• IS420UCSBM01A
  • 差异：接口配置优化，增加远程诊断功能
  • 注意：软件配置无需修改，向下兼容
  • 价格：约高 8%

⚠️ 软件兼容 (需重新配置)

• IS420UCSCH1A
  • 差异：性能升级，处理速度提升 15%，内存扩展至 512MB
  • 改动：需在 Toolbox 软件中重新识别硬件、下载配置
  • 工作量：约 2–3 小时 (需核对程序兼容性)

❌ 硬件不兼容 (不推荐)

• Mark VI 系列 (如 IS215UCVEH2AE)
  • 原因：总线架构与软件环境完全不同，无法直接替换
  • 成本：需更换机架、重新编程、全线调试，费用超百万
  • 建议：仅适用于全厂系统整体升级项目

决策建议:

• 优先选择：IS420UCSBH1B (直接替换，成本最低，风险最小)
• 缺货备选：IS420UCSBM01A (功能增强，兼容性好)
• 系统升级：评估 IS420UCSCH1A 或整体迁移至 Mark VIe 新一代平台
