产品深度介绍
GE IS220PTURH1A 是 GE 专为 Mark VIe Speedtronic 系统设计的高可靠性涡轮机保护 I/O 模块，核心用于燃气轮机与蒸汽轮机的安全保护回路。作为系统主跳闸包，它直接接入转速传感器与紧急跳闸回路，是机组安全停机的核心硬件。
模块集成双核处理器与冗余以太网接口，支持 4 路磁速度输入，可低至 2RPM 灵敏度检测，覆盖盘车零速到超速全工况。具备两级独立超速阈值与硬件级跳闸逻辑，配合 QNX 实时系统，确保微秒级保护响应，广泛应用于发电、油气行业关键旋转设备。
关键技术规格
| 参数项 | 规格 |
|---|---|
| 型号 | IS220PTURH1A |
| 品牌 | GE（通用电气） |
| 适用系统 | Mark VIe 涡轮机控制系统 |
| 速度输入 | 4 路无源磁输入，灵敏度 2 RPM |

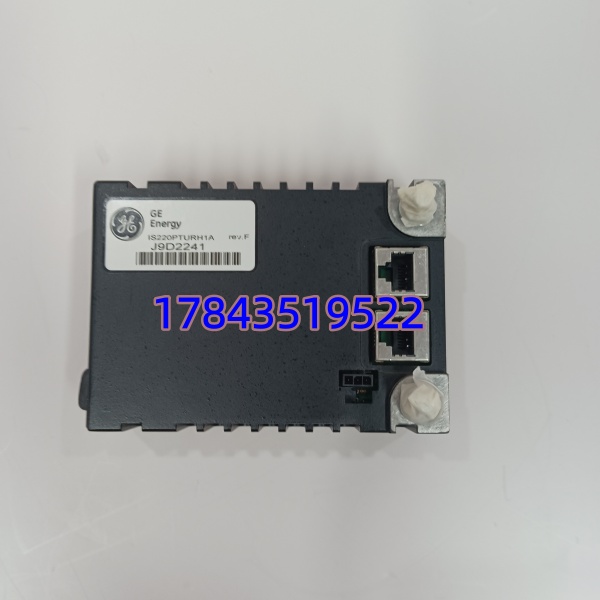

| 通信接口 | 双 10/100BaseT 以太网（冗余） |
| 处理器 | 双核 PowerPC，主频 333MHz |
| 内存 | 2MB SDRAM，32MB 闪存 |
| 供电 | 24V DC（18–36V 宽压），12W |
| 工作温度 | -20°C 至 +55°C |
| 外形尺寸 | 53.1×99.1×87.2 mm |
| 重量 | 约 0.5 kg |

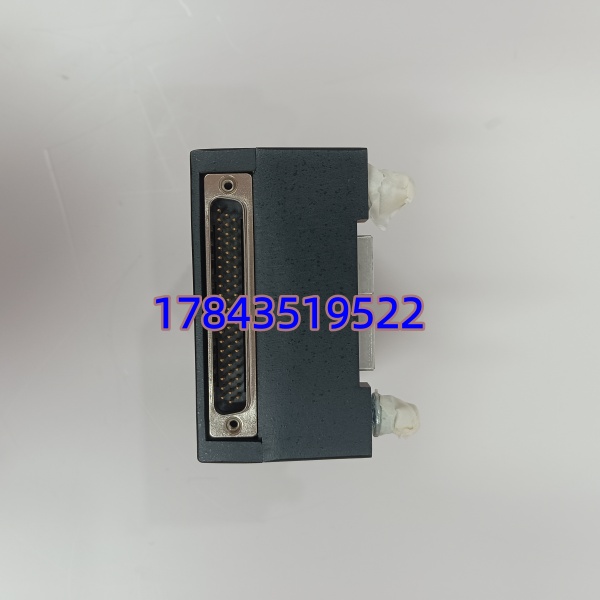

| 输出连接器 | DC-62 针 |
技术避坑指南
1. 固件版本不匹配
- 风险：新模块固件过新 / 旧，导致与 Mark VIe 通讯超时、跳闸逻辑异常
- 避坑：更换前读取旧模块固件版本；采购时明确版本范围（Rev D/F）；版本差异时联系供应商刷新固件
- 案例：某电厂更换模块后 PLC 报通讯超时，排查 2 天发现固件从 V3.0 升至 V4.2，协议不兼容，降级后恢复
2. DC-62 接线错误
- 风险：针脚定义混淆导致转速信号缺失、误跳闸
- 避坑：拍照留存旧接线；严格对照 GE 官方接线图；屏蔽层单端接地（控制柜侧）
- 警示：曾有工程师凭经验接线，导致机组超速误跳，损失超百万
3. 冗余配置失效
- 风险：双以太网未做冗余配置，网络中断时保护失效
- 避坑：双网口分别接入不同交换机；配置环网冗余；定期测试网络切换
- 提醒：关键机组必须配置冗余，避免单点故障
4. 静电击穿模块
- 风险：冬季干燥环境静电放电，烧毁输入回路
- 避坑：全程佩戴防静电手环；模块仅在防静电袋中取出；工作台铺防静电垫
- 教训：现场工程师未做防护，模块通电后冒烟，直接报废
