GE DS200TCEAG1BNE-DS215TCEAG1BZZ01A | Mark V 紧急超速保护板

描述

关键技术规格

产品深度介绍

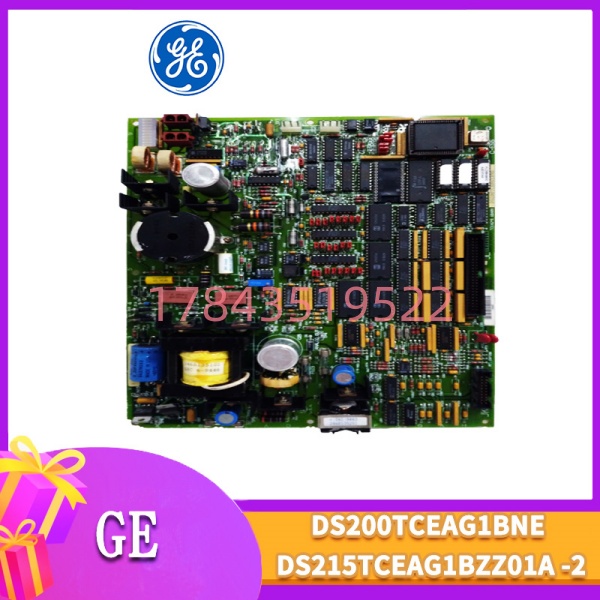

GE-DS200TCEAG1BNE 与 DS215TCEAG1BZZ01A 是 GE Mark V 控制系统 P1 保护核心区的 TCEA 紧急超速保护板，是机组安全的 最后一道防线。

• DS200TCEAG1BNE（基础硬件版）：纯硬件载体，搭载 Intel 80196 处理器，负责转速信号采集、频率计算、超速判断与硬接线跳闸。关键特性：出厂不含固件 PROM，需从旧板移植程序。
• DS215TCEAG1BZZ01A（完整版）：为 DS200 的 预编程升级款，内部已预装固件 EPROM。它具备完全独立的安全运算能力，不依赖主 CPU，一旦监测到超速（如 110% 额定转速）或火焰熄灭，立即触发硬接线停机，响应时间 < 10ms。

两者共同构成 Mark V 系统的 独立安全保护中枢，专门负责燃气轮机、蒸汽轮机的超速保护与燃烧系统火焰监测，防止机组飞车、叶片断裂、炉膛爆燃等灾难性事故。因已停产，带固件的 DS215 版本市场存量极少。

应用场景与行业案例

场景痛点：涡轮机组一旦超速，将造成转子、叶片不可逆损坏，甚至机毁人亡。主控系统故障时，必须有独立于主控制回路的保护装置，这是电厂、石化等行业的强制安全标准。

典型应用场景：

1. 燃气轮机超速保护监测高压 / 低压轴转速，超速时独立跳闸，保护透平核心部件。
2. 蒸汽轮机安全监控防止汽轮机超速导致轴系损坏、汽封磨损、管道爆裂。
3. 燃烧系统火焰监测实时检测燃烧室火焰，熄火时联锁停机，防止炉膛爆燃。
4. 压缩机 / 风机安全保护用于石化、冶金大型旋转机械，提供独立超速 / 超温保护。
5. TMR 三重冗余系统支持三冗余配置，任意单点故障不影响保护功能，达 SIL 安全等级。

真实案例：某电厂 9E 燃气轮机因主控制器死机，转速失控飙升至 115%。DS215TCEAG1BZZ01A 独立检测到超速，10ms 内触发硬接线停机，成功避免机组飞车报废。事后评估，此板卡直接挽回设备损失超 3000 万元。

核心卖点与差异化

• 独立安全 CPU（最强卖点）**：完全独立于主控制系统运行，主 CPU 失效时仍能 100% 执行保护。
• 硬接线跳闸（零延迟）：采用干接点硬接线 ** 输出，无通讯延迟、无软件漏洞，100% 可靠停机。
• **双版本灵活选择：
  • DS200（空板）：成本较低，适合技术团队自行移植 PROM。
  • DS215（预装）：即插即用，零固件风险，维护效率提升 90%。
• **超宽温工业级：-40°C~+85°C 宽温，三防涂层，MTBF > 100,000 小时。
• **多重诊断：板载 LED 与故障代码，无需电脑即可快速定位转速信号、硬件、固件故障。
• **原装稀缺性：全新原装非翻新，100% 兼容 Mark V 全系列，停产件收藏级品质。

替换与升级建议

✅ 直接替换（零风险）

• DS200TCEAG1BNE → 同型号
  • 兼容性：硬件完全一致
  • 注意：必须完整移植旧板 U6/U7 PROM 芯片，否则无法运行。
• DS215TCEAG1BZZ01A → 同型号
  • 兼容性：硬件 + 固件完美匹配
  • 建议：首选此型号，直接替换，上电即用，绝对安全。

⚠️ 同系列替代（需专业操作）

• DS200TCEAG1Axx 系列（如 BNE, BNC）
  • 差异：硬件功能相同，仅版本迭代
  • 注意：PROM 固件必须严格兼容，建议专业工程师操作。
• DS215TCEAG1BZZxx 系列
  • 差异：固件优化，诊断能力增强
  • 适用：系统升级，提升保护可靠性与故障定位精度。

❌ 跨代不兼容（严禁替换）

• Mark VI / Mark VIe 系列保护板
  • 原因：硬件架构、接口、安全协议完全不同
  • 建议：不可直接替换，需整体升级控制系统。

采购决策建议

• 追求最高安全、最短停机：强烈推荐 DS215TCEAG1BZZ01A（预装固件版），彻底消除 PROM 移植风险，即插即用。
• 成本优先、技术可控：可采购 DS200TCEAG1BNE，但必须确保旧板 PROM 完好可移植。
• 备件策略：此为保命板，且已永久停产，建议至少储备 1 块 DS215 完整板，建立终极安全库存。
