产品深度介绍

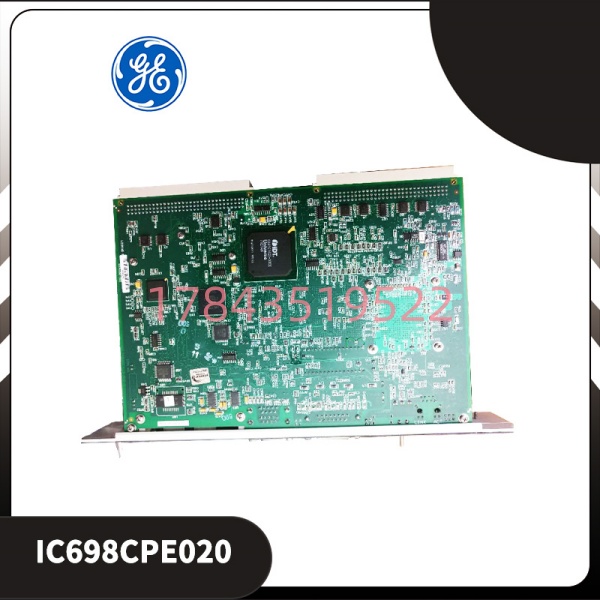

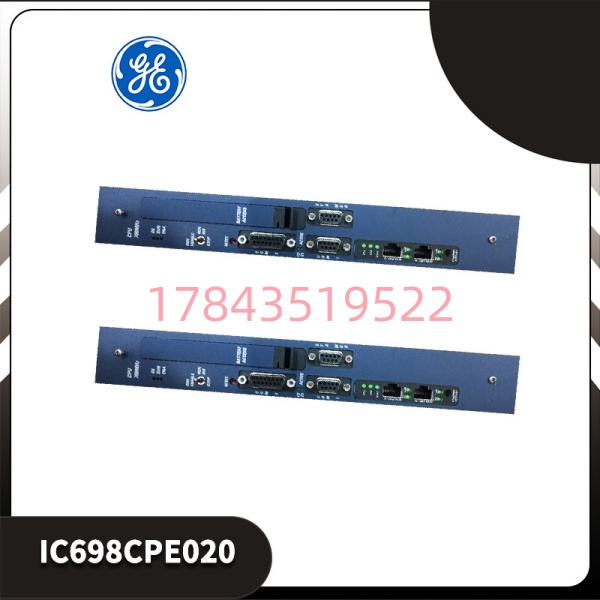

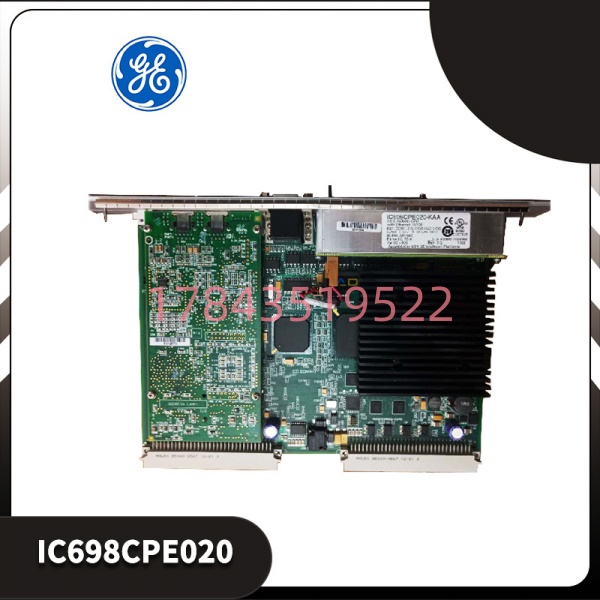

IC698CPE020 是通用电气（GE，现属艾默生）PACSystems RX7i 系列的一款高性能可编程自动化控制器（PAC）CPU模块。它是 GE 经典 Series 90-70 PLC 系统的升级换代产品，采用标准 VME 背板架构，在保留原有 I/O 兼容性的同时，大幅提升了处理性能和通信能力。
要理解 IC698CPE020 的价值，得先搞清楚它在 GE PACSystems 平台中的定位：
- 控制层：就是 IC698CPE020 CPU模块，作为系统核心执行用户程序
- I/O层：通过 VME 背板连接各种 I/O 模块（离散量、模拟量、特殊功能模块）
- 通信层：内置双以太网和串口，连接 HMI、SCADA 和其他控制系统
IC698CPE020 的核心技术能力体现在几个方面：
第一，强劲的处理性能。它搭载 700MHz Pentium III 浮点微处理器，执行 1000 条布尔指令仅需 0.14ms。这个性能远超老旧的 90-70 系列 CPU，能够胜任复杂的 PID 调节、高速计数、运动控制等任务。同时支持多任务处理，可同时运行多个控制程序和通信任务。
第二，充足且智能的内存配置。配备 10MB 易失性 RAM（用户程序和数据）和 10MB 非易失性 NVRAM（断电保持）。操作系统固件存储在 NVRAM 中，可通过串口在线升级，无需更换硬件。此外需要 CMOS 电池保持 RAM 数据，更换电池时需注意。
第三，强大的通信能力。模块配备 2 个 10/100Mbps 以太网口（RJ45）和 2 个串行端口（RS-232 和 RS-485）。支持的协议包括：Modbus TCP/IP、Modbus RTU、Ethernet/IP、SRTP（GE 专有协议）、SNP（Series 90 协议）等。支持 Web 监控功能，最多允许 16 个 Web 和 FTP 服务器同时连接。
第四，灵活的 I/O 扩展能力。通过标准 VME 背板扩展，最大支持 2048 个离散 I/O 点和 32K 字模拟 I/O。支持热插拔 I/O 模块，便于系统维护和升级。
第五，高可靠性与宽温设计。工业级设计，工作温度范围 -40°C 至 70°C（部分资料标注 0-60°C），抗振动性能达 5Grms。内置故障检测和诊断功能，支持冗余电源配置，适合恶劣工业环境。
关于型号后缀的说明：IC698CPE020 存在多种后缀版本：
- IC698CPE020（标准版）：基本型号
- ：特定固件/配置版本
- ：特定通信配置版本
- ：特定版本
采购时请务必核对现场原模块的完整型号后缀，不同版本之间可能存在差异。
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | |
| 品牌 | GE (通用电气，现属艾默生) |
| 系列 | PACSystems RX7i |
| 处理器 | 700 MHz Pentium III 浮点微处理器 |
| 执行速度 | 0.14ms / 1000 布尔指令 |
| RAM | 10 MB（易失性，需电池保持） |
| NVRAM | 10 MB（非易失性闪存，断电保持） |
| 离散I/O | 最大 2048 点 |
| 模拟I/O | 32K 字 |
| 程序块 | 最大 512 个 |
| 以太网口 | 2 × 10/100 Mbps (RJ45) |
| 串行端口 | 2个 (RS-232 / RS-485) |
| 站点管理器端口 | 1个（专用） |
| 通信协议 | Modbus TCP/RTU、Ethernet/IP、SRTP、SNP |
| 供电电压 | 24V DC |
| 工作温度 | -40°C 至 70°C（部分资料 0-60°C） |
| 尺寸 | 229 × 165 × 41 mm |
| 重量 | 约 4 kg |
| 安装方式 | 标准 VME 背板，机架插装（插槽1） |
| 编程语言 | 梯形图、结构化文本、功能块图、C语言 |
| 编程软件 | Proficy Machine Edition |
| 认证 | IEC 60950、UL 508、CSA C22.2 |
安装与接线指南
阶段一：准备工作 (预计15分钟)
⚠️ 安全第一:
- 通知生产部门计划停机时间
- 确认 RX7i 机架已完全断电
- 佩戴防静电手环
工具准备:
· 防静电手环 + 防静电垫
· 小号一字螺丝刀
· 万用表
· 手机（拍照记录）
资料准备:
· Proficy Machine Edition 项目文件备份
· 原有 CPU 的配置参数记录
· MAC 地址记录
阶段二：拆卸旧模块 (预计5分钟)
步骤:
- 拍照记录：
- 模块在机架中的位置（必须是插槽 1）
- 以太网线和串口线的连接
- CMOS 电池连接情况
- 记录 MAC 地址：找到模块上的 MAC 地址标签并记录下来
- 断开连接：
- 标记并记录每根线的位置
- 拔下以太网线和串口线
- 断开 CMOS 电池
- 取出模块：
- 松开面板固定螺丝
- 按下 VME 机架 ejector 手柄
- 垂直拔出模块
⚠️ 注意事项:
- CPU 模块必须安装在机架的第 1 号插槽，不能插在其他位置
- 更换前务必通过 Proficy Machine Edition 上传完整程序备份
阶段三：安装新模块 (预计10分钟)
步骤:
- 静电防护: 戴好防静电手环，将新模块从防静电袋中取出
- 核对型号: 确认新模块标签完整型号（含后缀）
- 记录新 MAC 地址：记录新模块的 MAC 地址，更新网络配置
- 插入机架:
- 将模块对准 VME 背板连接器和导轨
- 垂直用力按压，直到 ejector 手柄锁紧
- 拧紧面板固定螺丝
- 恢复接线:
- 按照标签/照片恢复以太网线（5类屏蔽/非屏蔽双绞线）
- 恢复串口线连接
- 连接 CMOS 电池
自检清单:
· [ ] 模块安装在插槽 1 位置
· [ ] MAC 地址已记录
· [ ] CMOS 电池已连接
· [ ] 以太网线连接牢固
阶段四：上电与程序恢复 (预计30分钟)
上电前检查:
· 确认所有连接器已锁紧
· 确认 24V DC 供电正常
上电步骤:
- 给 RX7i 机架上电
- 观察模块 LED 指示灯：
- PWR（绿色）：常亮 → 电源正常
- LINK/ACT（绿色）：闪烁 → 以太网活动
- FAULT（黄色）：熄灭 → 无故障；常亮/闪烁 → 参考故障代码
- 配置 IP 地址：
- 通过串口或专用软件配置 IP 地址
- 确认与原有系统网络设置一致
- 恢复程序：
- 使用 Proficy Machine Edition 连接控制器
- 下载备份的项目文件
- 功能测试：
- 检查所有 I/O 模块通信状态
- 验证控制逻辑执行正常
- 检查与 HMI/SCADA 的连接
最终确认:
· 系统运行 >30 分钟无报警
· 所有 I/O 点通信正常
· 记录更换信息（日期、人员、新模块序列号、新 MAC 地址）到维护日志
⚠️ 如遇问题:
- 无法通信 → 检查 IP 地址设置、网线、防火墙
- FAULT 灯常亮 → 固件版本不匹配或硬件故障
- 程序无法下载 → 检查 Proficy Machine Edition 版本兼容性
常见问题解答 (FAQ)
A: 是 GE PACSystems RX7i 系列的核心 CPU 模块（可编程自动化控制器），不是通信模块。
网上有些描述将其归类为“通讯模块”，那是对其通信能力的片面描述。它的核心功能是执行控制逻辑，同时具备强大的通信能力。采购时请确认您的实际需求是 CPU 还是单纯需要扩展通信接口。
A: 是 Series 90-70 的升级换代产品，属于 PACSystems RX7i 平台。
主要区别：
- 处理器：700MHz Pentium III vs 旧款 CPU 的较低性能处理器
- 内存：10MB RAM + 10MB NVRAM，远超旧款
- 通信：内置双以太网，旧款需要单独的以太网模块
- 兼容性：保持对 90-70 I/O 模块的兼容，但编程软件需要改用 Proficy Machine Edition，原 Logicmaster 软件不再支持
建议：如果是老系统升级，建议评估项目文件的迁移工作量。
A: 最大支持 2048 个离散 I/O 点和 32K 字模拟 I/O。
通过 VME 背板扩展 I/O 模块，支持热插拔。具体支持的 I/O 模块型号和数量请参考 RX7i 选型手册。
Q4: 更换 CPU 模块后程序会丢失吗？
A: 会丢失！ 这是很多工程师的教训。
程序存储在 CPU 的 RAM 中，由 CMOS 电池保持。更换模块后：
- 如果有备份：通过 Proficy Machine Edition 下载程序即可
- 如果没有备份：程序全部丢失，需要重新编写或从原始设备获取
强烈建议：
- 更换前务必通过 Proficy Machine Edition 上传完整程序备份
- 保存到 U盘、云端和纸质记录
- 记录所有配置参数（IP地址、通信设置等）
A: 支持 IEC 61131-3 标准语言：
- 梯形图 (LD)
- 结构化文本 (ST)
- 功能块图 (FBD)
- C 语言
编程软件为 GE 的 Proficy Machine Edition。需要注意的是，它不再支持旧的 Logicmaster 软件，项目迁移时可能需要转换程序格式。
Q6: 该模块已经停产了吗？还能买到吗？
A: GE 自动化业务已被艾默生收购， 作为 RX7i 平台的核心产品，目前处于 成熟期/备件供应期。
我们常年备有现货，出货前 100% 功能测试。采购时请提供现场实物的完整型号标签照片（含后缀），我们帮你确认兼容性。
A: 这些是同一基础型号的不同后缀版本，可能对应：
- 不同固件版本
- 不同配置选项（如预装软件、特殊协议）
- 不同生产批次
通常不建议互换使用。采购前务必核对现场原模块的完整型号，差一个字符都可能不兼容。发照片给我们确认。
Q8: 质保多久？出问题怎么办？
A: 我们提供 12 个月质保（自发货日起计算）。
质保范围：模块本身的硬件故障（非人为损坏）。
售后流程：
- 联系我们，描述故障现象（最好有照片/视频）
- 我们远程协助诊断
- 如确认模块故障，1 年内免费更换
记住这几点，能省下 90% 的返工时间:
- 确认完整型号—— 有多种后缀，不能混用，采购前发照片确认
- 插槽位置固定——CPU 模块必须安装在机架的第 1 号插槽
- 备份程序——更换前务必用 Proficy Machine Edition 上传程序，没有备份等于重新调试
- 记录 MAC 地址——新模块 MAC 地址不同，可能影响网络配置
- CMOS 电池——更换时确认电池已连接，否则断电后 RAM 数据丢失
