描述
产品深度介绍

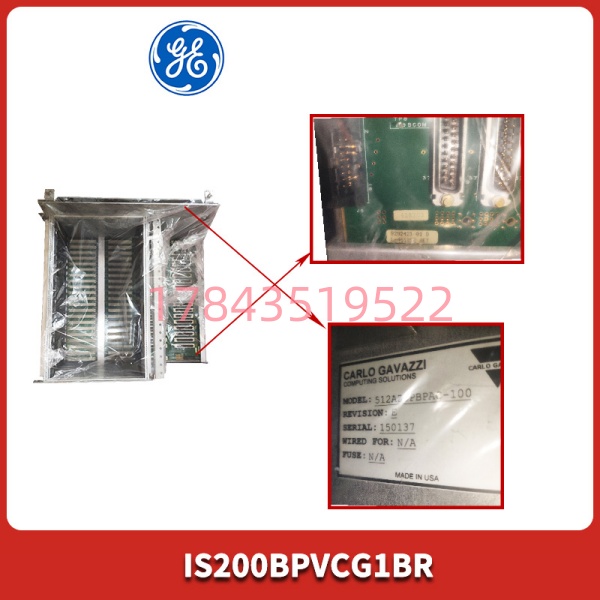

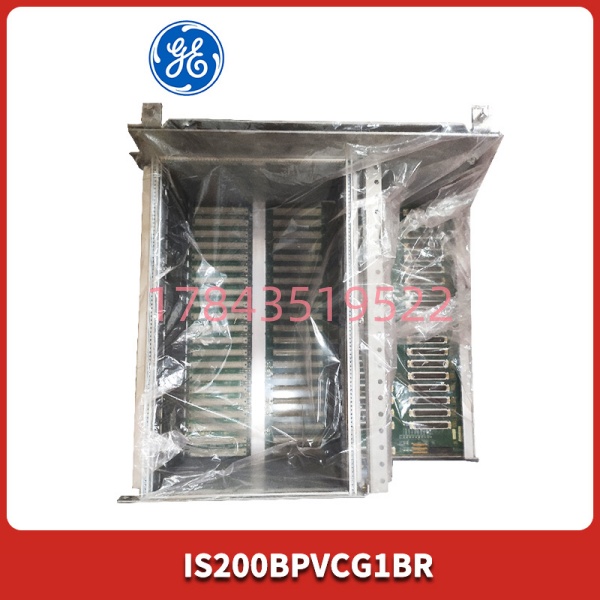

IS200BPVCG1BR 是 GE 为 Mark VI Speedtronic 涡轮控制系统设计的核心背板组件。在发电厂的控制室中，它就是那个“不起眼但谁都离不开”的角色——所有控制模块都插在它上面，它就是整个机柜的“骨架”和“血管” 。
要理解 IS200BPVCG1BR 的价值，得先搞清楚它在 Mark VI 机柜中的定位：
- 物理支撑层：就是 IS200BPVCG1BR 背板，所有 CPU、I/O、通信、伺服、电源模块都安装在它上面
- 电源分配层：通过背板将 5V/12V/24V 等多路电压分配给各个插槽的模块
- 数据总线层：通过 VME 总线实现模块之间的高速数据交换
核心功能与设计特点：
第一，高密度模块化集成。该背板提供 21 个 VME 标准插槽，可以同时插装主控制器(如 IS215UCVEH2AE)、通信板(如 IS200VCMIH2BEE)、伺服控制板(如 IS200VSVOH1B)、继电器输出板(如 IS200TRLYH1B)等所有 Mark VI 系统功能模块 。这种高密度设计极大地节省了机柜空间，避免了机柜内部复杂的线缆连接。
第二，前后分区半嵌式设计。背板采用独特的“前露后藏”结构：
- 后部（藏）：嵌入机架内部，配备 21 个母头背板连接器，用于插入和固定各种功能卡，同时提供机械支撑
- 前部（露）：暴露在机架外部，集成 39 个 I/O 连接器，方便连接带状电缆，实现机柜内模块与现场传感器、执行器的信号交互
这种设计不仅让安装和维护变得非常方便——不用拆卸机架内部模块就能插拔电缆，还确保了连接的稳固性。
第三，强大的信号路由与电源分配能力。IS200BPVCG1BR 集成了复杂的 PCB 走线网络，负责：
- 信号路由：完成 VME 背板总线与外部 I/O 的信号映射，保障控制指令与现场数据的精准传输
- 电源分配：将输入的 24V DC 电源转换为多个电压等级（5V、±12V、24V 等），为所有插槽模块提供稳定供电
第四，工业级可靠性设计。Mark VI 系统专为电厂、炼化等严苛环境设计，该背板采用工业级加固 PCB、防氧化镀金触点、抗振动结构 。工作温度范围 0°C 至 60°C，存储温度可达 -40°C 至 85°C，防护等级 IP20，适用于控制柜内安装 。
关键技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | IS200BPVCG1BR |
| 制造商 | GE (通用电气，现属 Emerson) |
| 所属系统 | Mark VI Speedtronic 涡轮控制系统 |
| 产品类型 | 背板组件/母板接口总成 (Backplane Assembly / Motherboard) |
| 功能缩写 | BPVC (Backplane ASM Interface) |
| 插槽数量 | 21 个母头背板连接器 (VME 标准，支持 21 块功能模块) |
| I/O 接口 | 39 个前部 I/O 连接器（用于带状电缆，外部信号转接） |
| 其他组件 | 14 个刺入式连接器，6 个电阻网络阵列，30 个底部组件 (L1-L30) |
| 供电能力 | 支持 5V/12V/24V 多电压分配 |
| 总线支持 | VME 总线，支持 UDH、IONet 高速数据交换 |
| 安装方式 | 机柜半嵌式安装（前露后藏） |
| 尺寸 | 约 431 × 352 × 50 mm (17×13.9×2 英寸) |
| 重量 | 约 1.9 kg |
| 工作温度 | 0°C 至 60°C |
| 存储温度 | -40°C 至 85°C |
| 防护等级 | IP20 |
| 触点材质 | 镀金（防氧化、高可靠） |
| 认证 | CE、UL、FCC |
安装与接线指南
阶段一：准备工作 (预计15分钟)
⚠️ 安全第一:
- 断电确认：确认 Mark VI 机柜已完全断电，总电源开关处于 OFF 位置并挂锁
- 放电等待：等待 5-10 分钟，让机柜内电容充分放电
- 静电防护：佩戴防静电手环，使用防静电垫
- 环境检查：确认安装环境干燥、无尘，温度符合要求 (0°C 至 60°C)
工具准备:
· 防静电手环 + 防静电垫
· 十字螺丝刀 (PH1/PH2)
· 小号一字螺丝刀
· 万用表
· 手机（拍照记录）
阶段二：拆卸旧背板 (预计15分钟) —— 如为替换安装
步骤:
- 拍照记录：
- 背板在机柜中的安装位置
- 所有 39 个 I/O 连接器的带状电缆连接去向（必须标记电缆编号！）
- 21 个插槽中模块的安装位置和型号（记录哪个槽位插的什么模块）
- 移除所有功能模块：
- 按照从外到内的顺序，逐一垂直拔出插槽中的模块
- 将模块放置在防静电袋中，标注槽位号
- 断开 I/O 连接：
- 逐一拔下前部 39 个 I/O 连接器上的带状电缆
- 做好标记：每个连接器对应贴标签，记录电缆去向
- 断开电源连接：
- 确认背板电源输入线已断开
- 松开背板固定：
- 拧下固定背板的螺丝
- 小心地将背板从机架导轨中滑出
⚠️ 注意事项:
- 背板上的连接器针脚非常精密，容易因碰撞而弯曲
- 如果发现针脚损坏，通常需要更换整个背板，成本较高
阶段三：安装新背板 (预计20分钟)
步骤:
- 开箱检查：
- 从防静电袋中取出新 IS200BPVCG1BR 背板
- 核对型号，检查外观有无损伤、针脚有无弯曲
- 安装到机架：
- 将背板后部对准机架导轨
- 平稳滑入，直到背板与机架完全贴合
- 拧紧固定螺丝
- 恢复电源连接：
- 按照原接线恢复 24V DC 电源输入
- 恢复 I/O 连接：
- 按照之前的标签，逐一将带状电缆连接到前部 39 个 I/O 连接器
- 确保连接牢固，针脚对齐
- 安装功能模块：
- 按照拍照记录，将模块插入对应的槽位
- 垂直用力按压，确保模块与背板连接器完全接触
- 锁紧模块面板固定螺丝
自检清单:
· [ ] 背板固定螺丝已拧紧
· [ ] 所有 39 个 I/O 连接器已恢复
· [ ] 21 个插槽的模块安装位置与记录一致
· [ ] 电源输入连接正确
阶段四：上电与系统测试 (预计30分钟)
上电前检查:
· 确认所有模块已正确安装到位
· 确认没有金属异物掉落在背板上
· 用万用表测量电源输入，确认电压正常 (24V DC)
上电步骤:
- 机柜上电：合上机柜总电源开关
- 观察电源模块指示灯：确认电源模块正常工作
- 观察各模块状态：
- 检查 CPU 模块 LED 指示灯是否正常启动
- 检查 I/O 模块通信状态
- 系统诊断：
- 通过上位机或 HMI 进入 Mark VI 诊断界面
- 检查系统是否识别所有模块
- 检查 VME 总线通信是否正常
- 检查 I/O 连接状态
- 功能验证：
- 手动触发几个 I/O 点，确认信号传输正常
- 检查涡轮控制系统的运行参数
最终确认:
· 系统运行 >30 分钟无报警
· 所有模块通信正常
· 记录更换信息（日期、人员、新背板序列号）到维护日志
常见问题解答 (FAQ)
A: 这是一个重要的澄清。根据 GE 官方定位和绝大多数供应商的技术资料， 的正确定位是 GE Mark VI 涡轮控制系统的背板组件，是机柜的核心互联部件 。
网上将其描述为“变频驱动器”的信息 属于严重的信息混淆，可能是供应商将不同产品的参数张冠李戴。
采购时以现场实物标签和实际功能需求为准！ 如果安装在 Mark VI 机柜中、用于插装模块的 PCB 板，那就是背板。
A: 根据产品资料，两者是同一背板的不同版本，功能定位完全一致 。
- ：基础版本
- IS200BPVCG1BR1：接口优化版，兼容性更强
两者可以直接互换使用 。采购时确认现场原模块的完整型号，如无特殊要求，两个版本均可替换。
Q3: 这块背板有多少个插槽？能插什么模块？
A: 该背板提供 21 个 VME 标准插槽 。
可插装的模块类型包括：
- 主控制器：如 IS215UCVEH2AE
- 通信控制板：如 IS200VCMIH2BEE
- 伺服控制板：如 IS200VSVOH1B
- 继电器输出板：如 IS200TRLYH1B
- 电源模块：如 IS215PWRCH1B
具体模块型号请参考 Mark VI 系统配置手册。
Q4: 更换背板时需要注意什么？
A: 背板是系统的供电和通信中枢，更换时务必注意：
- 必须断电操作：带电插拔模块可能损坏背板
- 做好标记：39 个 I/O 连接器的电缆去向必须标记清楚
- 模块槽位不能错：21 个插槽的模块安装位置必须与原来一致
- 检查针脚：背板连接器针脚非常精密，安装前检查有无弯曲
Q5: 该模块的供电电压是多少？
A: 背板本身不直接消耗大功率，它负责将从电源模块输入的 24V DC 分配给各插槽模块 。背板上集成了电源分配网络，可输出 5V、±12V、24V 等多个电压等级，适配不同模块的需求。
Q6: 该模块已经停产了吗？还能买到吗？
A: GE Mark VI 系统已逐步过渡到 Mark VIe，但 作为系统核心背板，原厂仍有备件供应 。
我们常年备有现货，出货前 100% 功能测试。采购时请提供现场实物的完整型号标签照片，我们帮你确认。
Q7: 质保多久？出问题怎么办？
A: 我们提供 12 个月质保（自发货日起计算）。
