描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 通道数量 | 16 路独立 RTD 输入通道 |
| 支持传感器 | Pt100、Pt500、Ni120、Cu100 |
| 测量范围 | -200°C ~ +800°C |
| 测量精度 | 典型 ±0.1°C，全量程 ±0.2°C |
| 分辨率 | 0.01°C |
| 采样速率 | 每通道 10 次 / 秒（可配置） |
| 供电 | 24 VDC（Ovation I/O 总线供电） |
| 工作温度 | 0°C ~ +60°C |
| 尺寸 | 120 mm × 30 mm × 95 mm |
| 重量 | 约 0.36 kg |
| 绝缘电阻 | ≥10 MΩ（500V 摇表测试） |
产品深度介绍

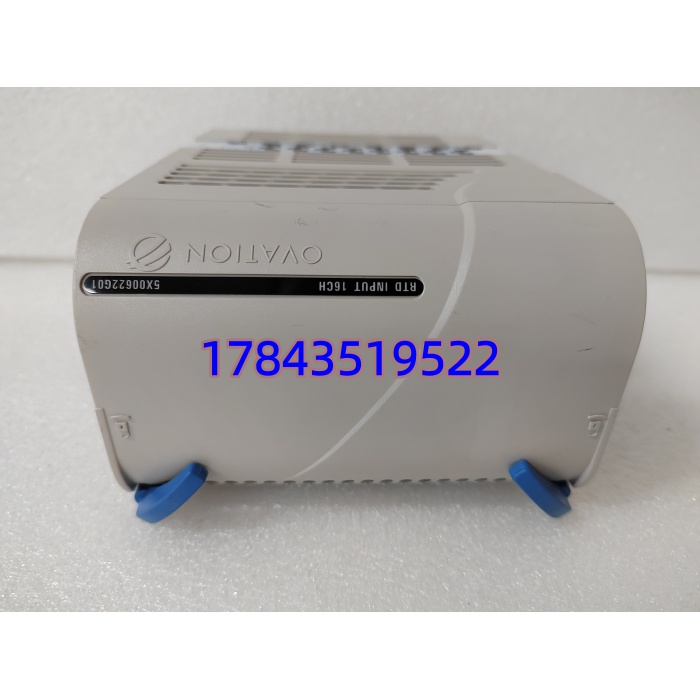

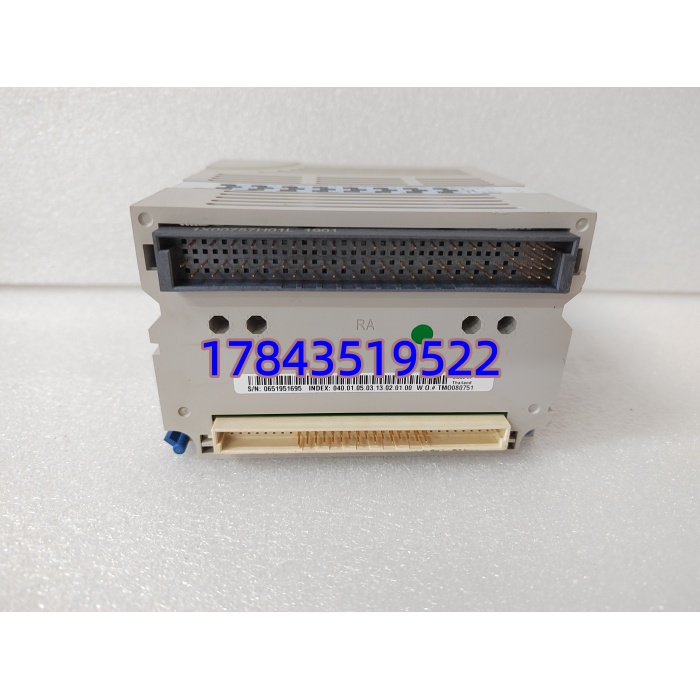

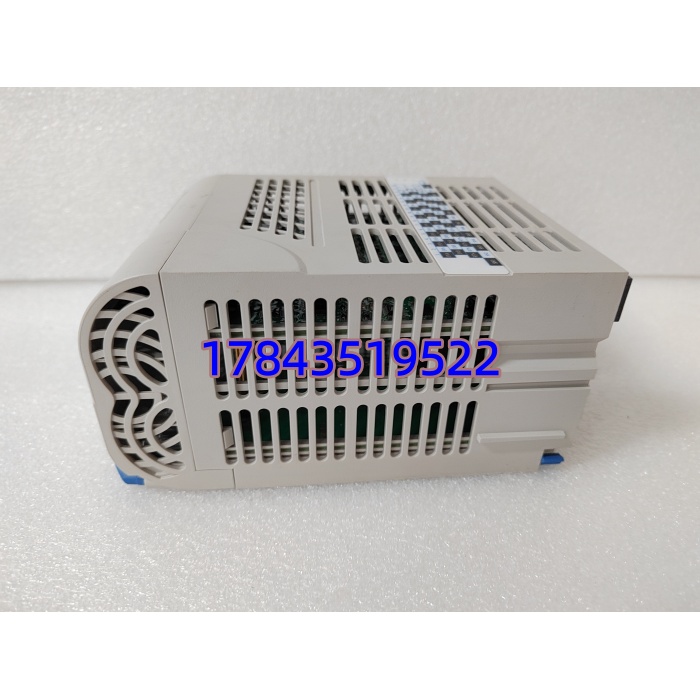

5X00622G01 是艾默生 Ovation DCS 系统专用的16 通道高精度 RTD 温度输入模块，用于工业过程中温度信号的精准采集与转换。
模块兼容多种 RTD 传感器，覆盖超低温至高温工况。每个通道独立采样，支持热插拔，可在线更换不影响系统运行。采用工业级抗干扰设计，适配电厂、化工等强干扰环境，数据稳定可靠。
应用场景与行业案例
工程痛点
连续生产行业对温度测量精度与稳定性要求极高。普通模块易受干扰、精度不足，导致温度控制偏差，引发产品质量问题或安全隐患。
典型应用场景
- 火力发电厂锅炉炉膛、汽机轴瓦、管道温度监测，16 通道可同时采集多个关键测点，保障机组安全运行。
- 石油化工反应釜、精馏塔、储罐温度监控，适配高温、腐蚀环境，高精度测量保障工艺稳定。
- 冶金行业高炉、加热炉、连铸机温度采集，抗振动、抗粉尘设计，适应恶劣工况。
- 水处理 / 环保污水池、生化反应罐温度监测，支持长距离信号传输，抗干扰能力强。
真实案例
某 300MW 火电机组原用旧款温度模块，夏季高温时数据漂移、波动大，锅炉燃烧不稳。更换 5X00622G01 后，±0.1°C 高精度 + 强抗干扰，温度数据稳定，燃烧效率提升，每年节省燃煤成本约 80 万元，模块连续运行 3 年无故障。
核心卖点与差异化
- 16 通道高密度：单模块 16 路测温，减少机柜占用，降低硬件成本。
- 多传感器兼容：支持 4 种主流 RTD，适配不同工况，通用性强。
- 超高精度：±0.1°C 典型精度，0.01°C 分辨率，满足精密控制需求。
- 热插拔设计：在线更换模块无需停机，减少维护 downtime。
- 工业级可靠性：宽温运行、抗干扰、抗振动，适配恶劣工业环境。
