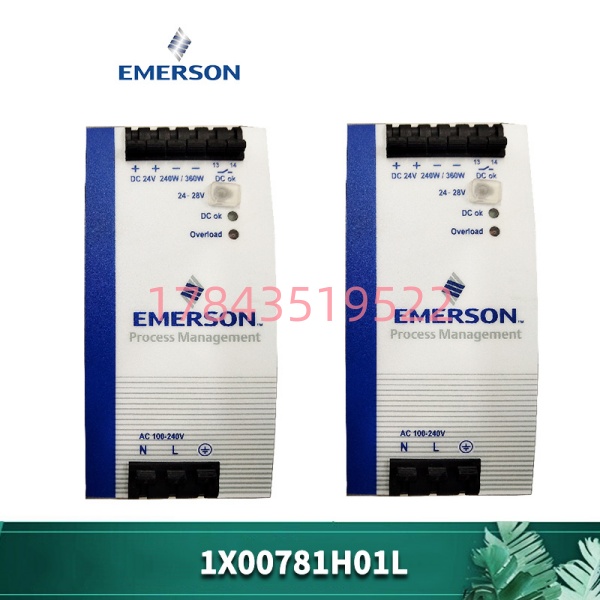

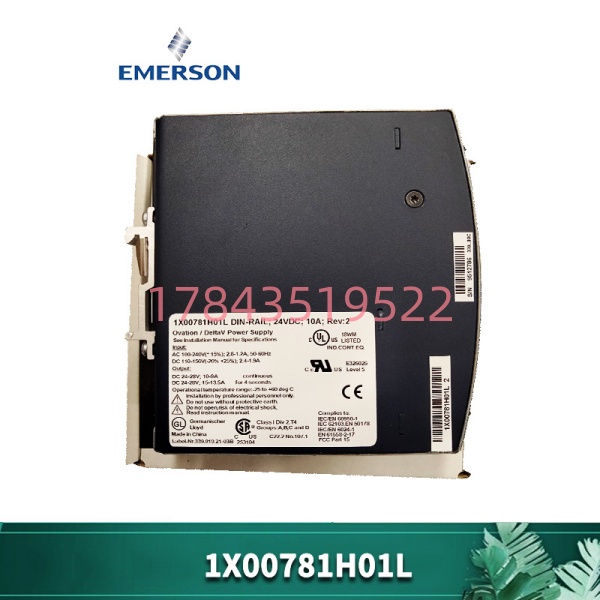

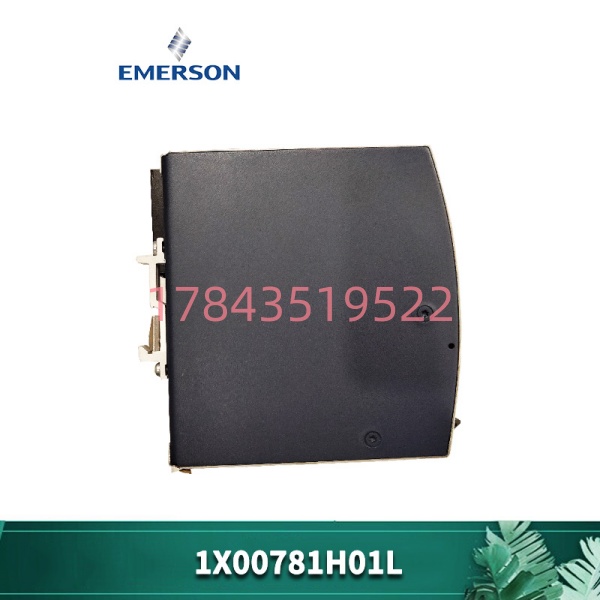

EMERSON 1X00781H01L | Ovation系统DIN导轨电源模块 24V/10A 现货供应

描述

关键技术规格

产品深度介绍

EMERSON 1X00781H01L 是艾默生 Ovation DCS 系统的专用导轨电源模块。这玩意儿不是市面上随便买的普通开关电源——它是针对 Ovation 系统的背板结构和供电需求设计的。

这块电源的核心任务是把现场的 220V 交流电转成 24V 直流，供给 Ovation 控制器、I/O 卡件、现场仪表和通讯模块。24V 是工业自动化的“血液”，这块电源就是“心脏”。

N+1 冗余架构是它最硬的设计。简单说，你可以在机柜里装两块或更多块 1X00781H01L，通过二极管并联，一块主一块备。主模块坏了，备用模块在 1 毫秒内自动顶上，系统完全感觉不到断电。这对电厂、化工厂这些不允许停机的地方是刚需。

宽电压适应能力很实用。输入从 85V 到 264V 交流，或者 90V 到 375V 直流都能工作。这意味着就算现场电网电压从 220V 跌到 100V（比如大电机启动时的压降），电源照样输出稳定的 24V。这对老工厂、偏远地区特别友好。

无风扇设计看着不起眼，但在机柜里很管用。传统电源靠风扇散热，风扇一坏电源就过热降功率。1X00781H01L 靠自然对流散热，没有机械活动部件，少一个故障点。在粉尘大、盐雾重的环境里，这个设计优势明显。

区分批次注意：市面上存在两个版本的 1X00781H01L。标准版工作温度 -10°C ~ +60°C，防护 IP20；工业宽温版工作温度 -40°C ~ +70°C，带三防漆涂层，防护可达 IP65/IP67。采购时根据现场环境选择，放室内控制室的标准版够用，放室外撬装的必须上宽温版。

应用场景与行业案例

工程痛点：DCS 系统电源挂了，整个装置全停

搞过电厂维护的都知道，DCS 系统最怕的不是控制器死机，而是 24V 电源没了。控制器的电源如果是一块单电源，一旦这块电源坏了，控制器掉电，所有 I/O 卡件失电，现场阀门全回到故障位置——整个装置要么停车，要么跑飞。

2023 年华北某热电厂，DCS 系统的 24V 电源模块老化失效，导致锅炉的给水调节阀全关，汽包水位低低触发 MFT（主燃料跳闸），机组非计划停运。事后统计，直接损失电费 80 多万，加上重新点火的燃料成本、电网考核罚款，总数超过 150 万。

如果当时用的是 1X00781H01L 的 N+1 冗余配置，一块坏了另一块自动顶上，这事根本不会发生。

典型应用场景

1. 火力发电厂 – Ovation DCS 系统供电
   锅炉、汽机、脱硫、除灰等系统的控制器和 I/O 柜。一个机组可能有几十个机柜，每个柜子配两块 1X00781H01L 做 N+1 冗余，一块坏了系统无感知。
2. 石油化工 – SIS/ESD 系统供电
   安全仪表系统的控制器和 I/O 卡件对供电可靠性要求极高。1X00781H01L 的 2.5kV 隔离能有效抑制现场变频器的共模干扰，避免安全系统误动作。
3. 天然气长输管线 – 压气站控制系统
   管线压气站往往在无人区，供电质量差、电网波动频繁。宽电压输入能力（90-375VDC）意味着可以用直流屏直接供电，不用交流转直流。
4. 海上钻井平台 – 模块化控制系统
   平台空间有限，设备必须防盐雾腐蚀。1X00781H01L 的宽温版带三防漆涂层，防护等级 IP67，能直接装在平台甲板上。
5. 水处理厂 – 远程 I/O 站供电
   污水厂的格栅间、加药间分散布置，每个站点配一块 1X00781H01L 给远程 I/O 柜供电。效率 90% 以上，发热小，不用额外装空调。

案例：某燃气电厂一次“本来可以避免”的停机

华东某 2×400MW 燃气-蒸汽联合循环电厂，DCS 系统用的是 Ovation。一个夜班，运行人员发现#1 机组 DCS 的#3 号 I/O 柜通讯中断，所有点都显示“BAD QUALITY”。

设备部赶到现场，检查发现是 I/O 柜的 24V 电源模块坏了。问题是这个柜子的电源是单路配置——没有冗余。结果就是：一块几十块钱的电源模块坏了，导致整个 I/O 柜的几十个测点全丢，机组被迫降负荷运行。

设备主任老马后来跟我算了一笔账：降负荷运行 8 小时，损失发电量约 40 万度，按上网电价算损失 20 多万。还不算调峰考核和维修人工。

他说了一句：“早知道当初多花两千块买块冗余电源，这 20 万就省下了。”

教训：电源冗余不是成本，是保险。

质量控制流程 (SOP)

我们经手的每一块 1X00781H01L 都执行以下检测流程：

1. 入库验收

• 原厂防静电袋完整性检查，序列号与标签一致性核验
• 外壳外观检查：无裂纹、无磕碰、接线端子无变形
• 附件核对：如有原厂装箱单、合格证一并留存
• 确认版本：标准版 vs 宽温版（查看标签上的温度范围）

2. 上机功能测试

• 测试平台: 可编程交流电源 + 电子负载 + 数字万用表 + 示波器
• 通电自检: 输入 220V AC，测量输出电压 24V ±1%，指示灯正常
• 负载特性测试:
  • 空载：输出电压 24V ±1%
  • 半载（5A）：电压跌落 <0.5V
  • 满载（10A）：电压跌落 <1V，连续运行 1 小时
• 纹波测试: 满载条件下，用示波器测量输出纹波 <50mVpp
• 效率测试: 输入功率/输出功率，验证 >87%（实测通常在 90% 左右）
• 输入电压适应性测试:
  • 输入 85V AC，验证输出 24V ±1%
  • 输入 264V AC，验证输出稳定
  • 输入 90V DC，验证输出正常
• 保护功能测试:
  • 短路保护：输出短路后电源自动关断，解除短路后自动恢复
  • 过载保护：负载加到 12A，验证电源进入限流或打嗝模式
• 温升测试: 满载运行 2 小时，用红外测温枪测外壳温度（应 <70°C）
• 冗余测试（如客户需要）: 两块模块并联，拔掉主模块输入，验证输出不掉电

3. 最终质检与包装

• 测试报告生成（含负载测试数据、纹波波形照片、温度记录）
• 防静电袋密封 + 防震气泡膜 + 加强纸箱
• 粘贴 QC PASSED 标签（含测试工程师签名、日期）
• 可选：提供测试过程视频给客户确认

技术避坑指南

搞 DCS 维护的都知道，电源故障占系统故障的 30% 以上。这些坑是用停机换来的教训。

❗ 坑1：N+1 冗余没加隔离二极管

问题: 1X00781H01L 支持 N+1 并联冗余，但必须通过隔离二极管模块并联，不能直接把两个电源的输出端并在一起。直接并联会导致两个电源的电压差形成环流，一块电源给另一块充电，时间长了烧模块。

避坑:

• 用艾默生原厂的冗余模块（如 1X00781H05L 或类似型号）
• 或者用外置的冗余二极管模块（如 POSEIDON 的 ORING 模块）
• 接线顺序：电源1 + 电源2 → 冗余模块 → 负载

真实案例: 某化工厂的电仪班长自己动手，把两块 1X00781H01L 的输出端直接并联。运行三个月后，一块电源烧了，另一块也带伤。教训: 冗余不是简单并联，二极管隔离是必须的。

❗ 坑2：输出端接了大电容负载

问题: 1X00781H01L 是开关电源，输出端有最大容性负载限制（通常 <2000μF）。如果下游设备（比如变频器、伺服驱动器）的直流母线电容太大，上电瞬间的冲击电流会触发电源的过载保护，导致电源无法启动。

避坑:

• 查下游设备的输入电容总和
• 如果超过电源的容性负载能力，加缓启动电路或预充电电阻
• 或者分时上电，逐个设备启动

口吻: 这个问题我在现场遇到过两次。设备一上电，电源“哒哒哒”响就是起不来——过载保护在打嗝。电源不是电池，别指望它能直接给大电容充电。

❗ 坑3：工作温度范围没看清批次

问题: 1X00781H01L 有多个批次，标准版工作温度 -10°C ~ +60°C，工业宽温版 -40°C ~ +70°C。如果买的是标准版，装在北方冬天的室外柜子里，零下 20°C 时电源可能不启动或输出电压偏低。

避坑:

• 采购时确认你买的是哪个温度等级
• 查看模块标签上的温度范围
• 室外或低温环境必须用宽温版（-40°C）

恐吓: 东北某风电场的塔筒控制柜，冬天温度能到 -30°C。客户买了批标准版电源，冬天一开机，一半的电源不工作。买之前问清楚温度范围，别省那点差价。

❗ 坑4：输入电压接了 380V

问题: 1X00781H01L 的输入范围是 85-264V AC，只能接单相 220V。有人把它接到 380V 相电压上（两相之间），输入超过 264V，电源内部的压敏电阻和输入电容直接炸。

避坑:

• 确认现场供电是 220V 单相（火线+零线）
• 不要接两相 380V
• 如果不确定，用万用表测量输入端子电压

警示: 某项目调试时，电工把 1X00781H01L 接到了 380V 上，通电瞬间“砰”的一声，模块内部冒烟。220V 的电源不能接 380V，这是常识，但总有人踩坑。

❗ 坑5：DIN 导轨没接地

问题: 1X00781H01L 的金属外壳需要接地，以泄放共模干扰和静电。如果 DIN 导轨没接地，或者导轨表面的油漆绝缘了，电源外壳浮空，EMC 性能下降，可能干扰附近的模拟量信号。

避坑:

• 确保 DIN 导轨可靠接地（接地电阻 <4Ω）
• 如果导轨有油漆，用砂纸打磨接触面
• 电源的 PE 端子（如果有）也要接地

口吻: 很多人觉得电源不接地也能用。确实能用，但模拟量信号可能会多几个毫安的噪声。接地花不了几分钟，不接地排查干扰得花几天。
