EMERSON 5X00497G01 | Ovation 4槽I/O基座模块

描述

关键技术规格

产品深度介绍

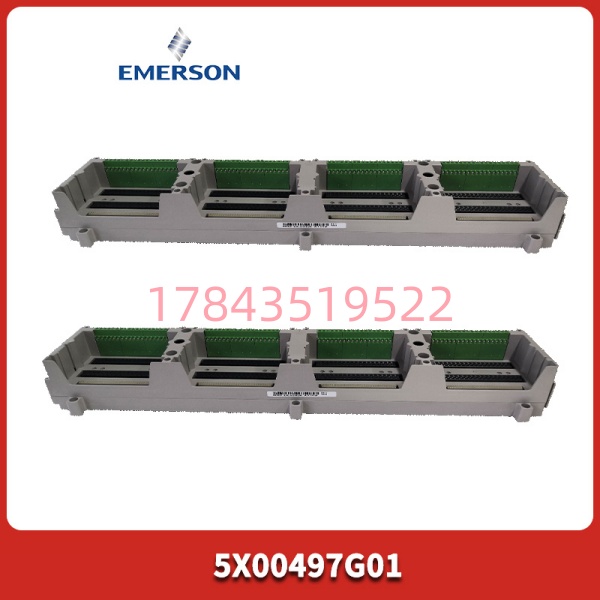

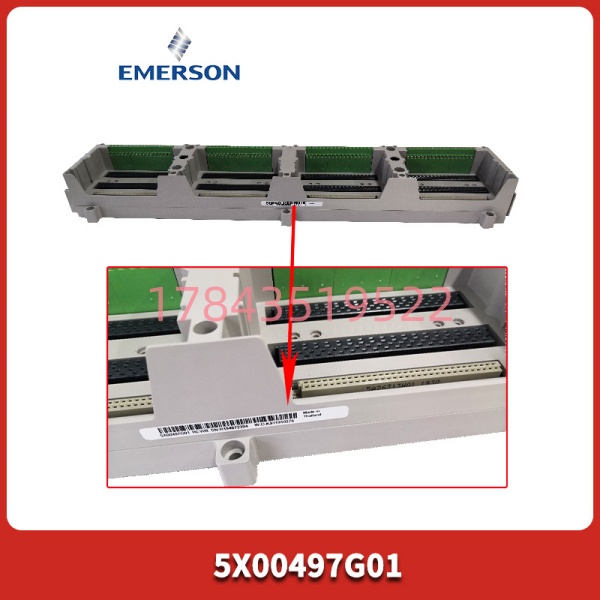

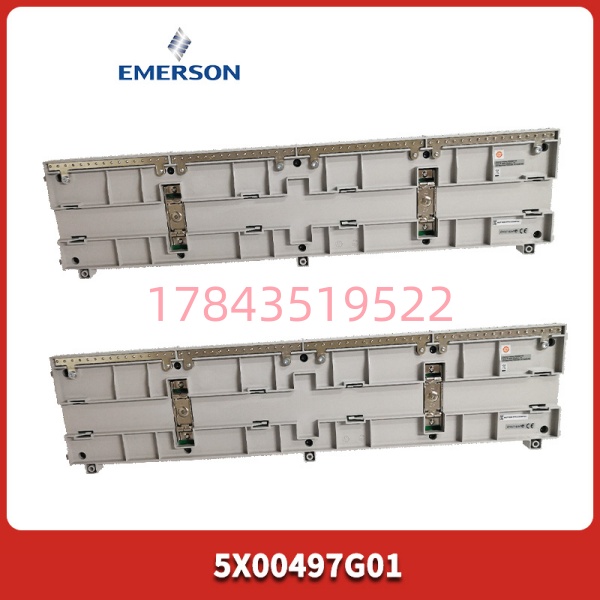

EMERSON 5X00497G01 是艾默生（原西屋）Ovation DCS系统里的I/O基座模块，业内直接叫“I/O底座”、“背板”或“4槽基板”。这玩意儿本身不处理信号，它的作用是：给AI、AO、DI、DO这些I/O卡件提供一个物理安装位置，同时通过背板给它们供电、传输数据。

说人话就是：I/O模块（比如模拟量输入卡）是“插在”这个底座上的。底座负责“通电”和“通数据”，然后通过底座背面的端子排去接现场的传感器、变送器、执行器。

几个关键点需要说清楚：

第一，这是底座，不是I/O卡。 网上有些资料把这个型号描述成“16通道数字量输入/输出模块”，这很可能是错误信息。从绝大多数货源信息和实物图判断，5X00497G01是4槽位的I/O基座，需要搭配Ovation的I/O模块（如1C31166G02、1C31194G03）一起使用。买的时候别搞错了——光买个底座回去，上面没插卡，是没法采集信号的。

第二，尺寸和重量有两个版本，怎么回事？ 网上关于这个型号的规格有两种说法：一种说尺寸135×105×44mm、重0.5kg；另一种说134×173×40mm、重1.2kg。哪个对？我倾向于后者。4个槽位的工业底座，135mm的长度明显不够——一个VME或Ovation的I/O模块宽度约30mm，4个槽位加上边框，长度至少160-170mm。0.5kg对于金属结构的工业底座来说也偏轻。采购时建议以实物为准，或者直接问供应商要尺寸图。

第三，支持热插拔。 这是Ovation系统的一个实用功能——换I/O模块的时候不需要断电。但注意：底座本身不能热插拔（底座坏了要拆线，必须断电），只有上面插的I/O模块支持热插拔。

应用场景与行业案例

痛点：机柜空间不够，I/O点数扩展受限

在DCS系统改造或扩容时，最常遇到的问题之一就是机柜空间不够。老机柜里已经塞满了，要增加I/O点就得加机柜，加机柜就得重新布线、重新做接地、重新安排位置——工程量大、周期长、费用高。

5X00497G01这种4槽底座的设计，某种程度上就是为了解决这个问题。4个槽位，可以插4块I/O模块。以模拟量输入为例，一块16通道的AI卡（如1C31166G02），4个槽位就是64个通道。在机柜空间有限的情况下，用高密度底座加高密度I/O卡，能多塞不少点。

典型应用场景

1. 火电厂 – 锅炉I/O机柜扩容
   锅炉侧的温度、压力、流量测点多，改造时经常要增加I/O点。5X00497G01配合16通道AI卡，一个底座就能加64个模拟量点，占用的DIN导轨长度约173mm，比老式底座节省30%空间。
2. 化工厂 – 老旧系统局部改造
   不换整个DCS系统，只把某几个控制回路的I/O模块换成新的。5X00497G01作为底座，可以混插不同类型I/O模块——一个底座上可以同时插AI、DI、DO，灵活配置。
3. 水处理厂 – 分布式I/O站点
   污水处理厂的加药间、泵房分散布置，每个站点只需要少量I/O点。5X00497G01配合Ovation的远程I/O通信模块，可以组成分布式I/O架构，减少电缆敷设。
4. 燃气轮机 – 振动监测I/O机架
   燃机的振动探头多、采样频率高，需要专用的高速I/O模块。5X00497G01作为底座，支持热插拔，可以在燃机运行时更换故障I/O模块，不用停机。

两个踩坑提醒

❗ 底座和I/O模块的匹配关系要确认。
5X00497G01是Ovation系统的I/O底座，理论上支持Ovation系列的各种I/O模块。但不同版本的底座，槽位的信号定义可能略有差异。换底座之前，建议拍下旧底座的型号和接线照片，发给供应商确认兼容性。插错了可能烧模块。

❗ 换底座要断电，别图省事。
虽然上面插的I/O模块支持热插拔，但底座本身是连接供电和通信背板的。换底座必须断电。有人想省事不断电换底座，结果短路烧了电源模块。换底座之前，把机柜的总电源断开，确认没电了再动手。
