描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | VE3008 / KJ2005X1-MQ1 / 12P6381X022 |
| 品牌 | Emerson (艾默生过程管理) |
| 所属系统 | DeltaV DCS 分布式控制系统 |
| 安装方式 | 垂直安装 (DeltaV专用机架)，支持DIN导轨 |
| 系统兼容性 | DeltaV V11, V12, V13, V14 |
| 处理器 | Intel Atom E640T 双核，1.0 GHz |
| 内存 | 1 GB DDR3 SDRAM |
| 固态存储 | 4 GB eMMC |
| 控制容量 | 1000个 I/O 点，200个控制模块 |
| 控制周期 | 50 ms ~ 2 s (软件可配置) |
| 以太网接口 | 2 × 10/100/1000Base-T (冗余可配置) |
| 通信协议 | DeltaV本地网络、Modbus TCP、OPC UA、HART透传 |
| 扩展接口 | RS232/485、Mini-PCIe |
| 供电电压 | 24 V DC ±10%，1.5 A |
| 功耗 | 25 W (典型值) |
| 工作温度 | 0°C ~ +60°C |
| 存储温度 | -40°C ~ +85°C |
| 防护等级 | IP20 (标准)，部分版本可选IP65 |
| 冗余设计 | 三重冗余 (TMR)，故障切换数据同步 |
| 认证 | CE, UL, CSA, ATEX Zone 2, FM Class I Div 2, IEC 61131-2 |
产品深度介绍

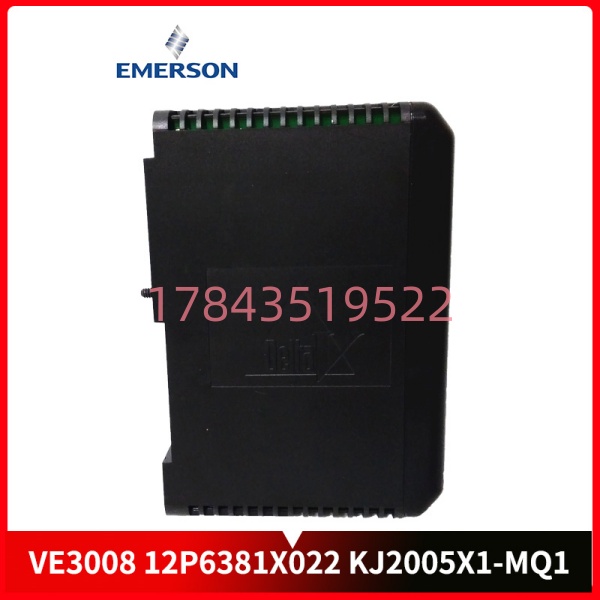

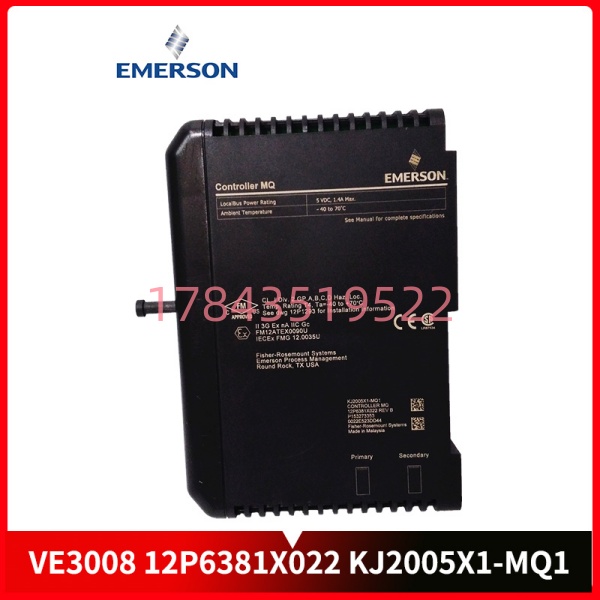

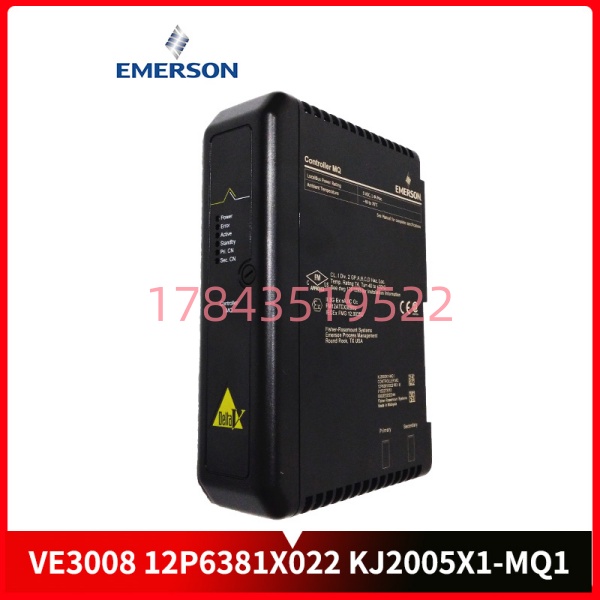

EMERSON VE3008 (具体配置型号为 KJ2005X1-MQ1 / 12P6381X022) 是艾默生过程管理 DeltaV 分布式控制系统的主力控制器模块。这玩意儿是 DeltaV 系统的“大脑”，插在垂直安装机架里，负责跑控制逻辑、采集现场数据、跟 I/O 卡件通信、向上位系统传数据。
三段式命名解析：
这个长型号拆开看是这样的：
- VE3008：控制器系列型号，DeltaV 系统的核心硬件平台代号
- KJ2005X1-MQ1：MQ 系列控制器模块的具体订货号，标识这是一块带冗余功能的主控制器
- 12P6381X022：硬件版本/批次号，通常对应 rev B 版本，代表特定的硬件配置和固件基线
这三个号其实指向的是同一块硬件——DeltaV MQ 控制器。
硬件性能：够用但不堆料
VE3008 配的是 Intel Atom E640T 双核处理器，主频 1.0 GHz，1 GB DDR3 内存，4 GB eMMC 固态存储 。这个配置放在消费电子领域是古董级的，但在 DCS 控制器里完全够用——因为它跑的不是 Windows，是 DeltaV 专用实时操作系统，没有桌面系统的开销。控制周期最快 50 毫秒，对于化工、炼油这类慢过程（温度、压力、流量）完全够用，但做高速运动控制就别想了。
三重冗余：SIS 级别的可靠性
KJ2005X1-MQ1 支持三重冗余（TMR）配置 。什么意思？系统里可以插三块控制器，三块同时运行、互相表决。一块坏了，剩下两块继续干；两块数据一致就输出，第三块不一致就隔离。这种设计在安全仪表系统（SIS）里是标配，用在 DeltaV 上是为了满足那些“绝对不能停”的关键回路——比如反应器温度控制、燃气轮机保护。
HART 透传：智能仪表的数据通道
VE3008 支持 HART 协议透传 。这意味着它不光能读 4-20mA 模拟量信号，还能通过同一对线读取智能变送器的数字诊断数据——传感器温度、累计运行时间、自检状态、校准信息。不用额外布线，AMS 设备管理系统就能远程看仪表健康状态。
环境适应性
工作温度 0-60°C，存储 -40-85°C 。IP20 防护等级，意味着只能放控制室或机柜里，不能直接扔现场。如果要用在现场，得配 IP65 防护套件 。
系统版本要求
这块控制器要求 DeltaV 系统版本 V11 及以上 。如果你手里的 DeltaV 还是 V10 甚至更老的版本，插上去可能认不到。升级控制器之前先确认系统版本，这是基本功。
应用场景与行业案例
工程痛点：老控制器停产了，产线升级卡脖子
DeltaV 系统在国内化工、石化、制药行业的存量很大。很多工厂用的是老款的 DeltaV 控制器（比如 MD Plus 或早期的 MQ 系列），运行了十来年，要么性能不够用了，要么坏了找不到备件。
艾默生已经停产了老款控制器， 是官方指定的替代型号。但有个坑：老款控制器配的是水平安装机架， 是垂直安装 。换控制器意味着换机架、重新布线、重新下装配置。如果事前没规划好，停机时间可能从半天拖到三天。
典型应用场景
- 石油化工 – 连续过程控制
常减压蒸馏、催化裂化、加氢裂化装置的温度、压力、流量控制。DeltaV 的传统强项， 跑 PID 回路和顺序控制，控制周期 100-500ms 够用。 - 制药行业 – 符合 GMP 规范的批次控制
生物反应器的温度、pH、溶氧控制，加上发酵过程的批次管理。 配合 DeltaV Batch 软件，满足 FDA 21 CFR Part 11 对电子记录和审计追踪的要求。 - 液化天然气接收站 – 再气化过程控制
LNG 接收站的再气化撬装设备，需要控制海水流量、天然气出口温度。环境温度可能到 -40°C（北方接收站）， 的存储温度范围够用。 - 化工装置 – 安全联锁与 ESD
反应釜的超温超压联锁、紧急停车逻辑。虽然 DeltaV 不是专用 SIS 系统，但 的三重冗余配置可以满足部分 SIL 1 / SIL 2 等级的非安全关键联锁 。 - 电力行业 – 辅机控制系统
燃煤电厂的除灰渣系统、化水处理系统。这些系统对实时性要求不高，但对可靠性要求高—— 的冗余设计满足连续运行要求。
案例：某精细化工企业的 DeltaV 控制器升级
华东某精细化工企业，一套用了 12 年的 DeltaV 系统控制器频繁报“Watchdog Timeout”。维护工程师老陈判断是硬件老化，原型号控制器已经停产两年了。
采购经理从备件商那里找到了 替代方案。但实施时踩了坑：老控制器是水平安装， 是垂直安装，机架不通用 。
结果是：原计划一个周末完成的更换，因为要换机架、重新布线、重新下装配置，拖到了下周三才恢复生产。停机时间比预期多了三天，损失产能约 200 万。
事后复盘，老陈说了一句：“早知道机架不通用，我提前把新机架装好、线布好、配置下装好，最后只断电换卡，两个小时就能搞定。”
教训：换控制器不是只换卡，机架、布线、软件版本都要提前核对。
质量控制流程 (SOP)
我们经手的每一块 都执行以下检测流程：
1. 入库验收
- 原厂防静电袋完整性检查，序列号与标签一致性核验
- PCB 外观检查：金手指无氧化、连接器针脚无弯曲、电容无鼓包
- 附件核对：如有原厂装箱单、合格证一并留存
- 确认硬件版本：标签上的 rev 版本号（rev B 对应 12P6381X022）
2. 上机功能测试
- 测试平台: DeltaV 垂直安装机架 + 24V DC 电源 + DeltaV V12 工程师站
- 通电自检: 上电后控制器 LED 指示灯正常（PWR 常绿，STATUS 闪烁）
- 网络通信测试:
- 双以太网口分别连接交换机，验证网络冗余配置
- ping 测试丢包率 <0.01%
- 通过 DeltaV 诊断工具查看控制器在线状态
- I/O 通信测试: 连接 M 系列或 S 系列 I/O 卡件，验证数据采集和控制输出正常
- HART 透传测试: 连接 HART 智能变送器，通过 AMS 软件读取诊断数据
- 冗余切换测试（如客户需要三冗余配置）:
- 三块控制器同时运行，模拟主控制器故障
- 验证备用控制器在毫秒级内接管
- 负载测试: 连续运行 48 小时，监测控制器温度和 CPU 占用率
3. 固件/软件版本验证
- 通过 DeltaV 软件读取控制器固件版本
- 确认固件版本与 DeltaV 系统版本兼容（V11 以上）
- 如客户提供，升级到指定固件版本
- 备份控制器配置文件
4. 最终质检与包装
- 测试报告生成（含测试数据截图、模块序列号、MAC 地址、固件版本）
- 防静电袋密封 + 防震气泡膜 + 加强纸箱
- 粘贴 QC PASSED 标签（含测试工程师签名、日期）
- 可选：提供测试过程视频给客户确认
技术避坑指南
搞 DeltaV 维护的都知道，换控制器看着简单，踩过坑才知道水深。
❗ 坑1：垂直安装 vs 水平安装，机架不通用
问题: 是垂直安装设计，只能插在 DeltaV 垂直机架里 。老款 DeltaV 控制器（如 MD Plus）是水平安装，机架完全不一样。
避坑:
- 采购 的同时，确认是否需要更换机架
- 如果是老系统升级，提前买好垂直机架，提前安装布线
- 断电窗口开始前，把新机架装好、线布好、配置下装好，最后只换卡
真实案例: 前面案例里那个化工厂，就是栽在这个坑上。提前问清楚安装方式，别断电了才发现装不上。
❗ 坑2：DeltaV 系统版本低于 V11 不兼容
问题: 要求 DeltaV 系统版本 V11 及以上 。如果你的系统还是 V10 甚至更老的 V9，这块控制器插上去认不到。
避坑:
- 采购前确认你的 DeltaV 系统版本
- 如果版本太低，先升级系统软件，再换控制器
- 或者找老款控制器的库存替代品
口吻: 这问题问的人不少。 是新硬件，老系统不认识很正常。买卡之前先看版本，别卡到了才发现系统太老。
❗ 坑3：型号混淆—— 有多重身份
问题: 同一个 型号，市面上有的供应商把它当“电源模块”卖 ，有的当“传感器模块”卖 ，还有的当“控制器模块”卖 。不仔细看配置号，很容易买错。
避坑:
- 采购时提供完整的型号字符串： + KJ2005X1-MQ1 + 12P6381X022
- 不要只报 ，后缀不一样东西不一样
- 收货后核对标签上的完整型号
恐吓: 有客户只报了“”，结果收到的是电源模块，插到控制器槽位上冒烟了。型号要报全，别省那几个字符。
❗ 坑4：HART 透传需要在 AMS 里配置
问题: 支持 HART 透传 ，但很多人以为插上就能用。实际上需要在 AMS 设备管理系统里配置 HART 通道映射，还要在 DeltaV 控制策略里启用 HART 功能。
避坑:
- 确认 AMS 服务器已连接到 DeltaV 控制网络
- 在 DeltaV 硬件配置里为对应通道启用 HART 协议
- 现场变送器需要支持 HART 协议且已启用
- 联调时用 AMS 读取变送器诊断信息验证
口吻: HART 透传是 的卖点，但不是插上就有的。需要在软件里“打开开关”，别等调不通才想起来配。
❗ 坑5：三重冗余的配置需要三块卡和专用固件
问题: 支持三重冗余 ，但不是插三块卡就自动冗余的。需要：
- 三块同型号、同固件版本的控制器
- 专用冗余配置固件
- 在 DeltaV 里配置冗余组
避坑:
- 如果要用三重冗余，采购时说明“需要冗余配置”
- 供应商需要提供三块配对的卡，固件版本一致
- 安装时按 DeltaV 冗余配置手册操作，不能只插卡不配软件
警示: 有客户买了三块 回去，插上去以为自动冗余了。结果一块坏了系统直接瘫了——因为根本没配冗余模式。冗余不是自动的，得配置。
❗ 坑6：I/O 卡件固件也要同步升级
问题: 换了新控制器 ，但老 I/O 卡件的固件太老，可能出现通信不兼容——能读到数据但写不出去，或者扫描周期变慢。
避坑:
- 更换控制器前，用 DeltaV 诊断工具扫描所有 I/O 卡件固件版本
- 对照艾默生的兼容性列表，确认是否需要升级 I/O 固件
- 如果需要升级，提前准备升级工具和固件文件
口吻: 很多人只换控制器，忘了 I/O 卡。结果控制器新了，I/O 卡老了，两边说话对不上。换控制器是系统工程，I/O 固件也要跟着升。
