描述
关键技术规格
| 参数项 | 规格参数 |
|---|---|
| 处理器 | 内置 R1120 处理器 |
| 通信接口 | 2 端口：RS-232 (4 线)、RS-485 |
| 支持协议 | Modbus, DNP3, Profibus DP |
| 传输速率 | RS-232：最高 115 kbps；RS-485：最高 3.125 Mbps |
| 背板总线 | Ovation I/A 系列专用背板 |
| 工作电压 | 24V DC (背板供电) |
| 工作温度 | -40°C 至 +70°C |
| 防护等级 | IP20 |
| 物理尺寸 | 216 mm × 330 mm × 133 mm |
| 认证标准 | CE, UL, CSA, ATEX, IECEx |
艾默生 1C31166G02
产品深度介绍

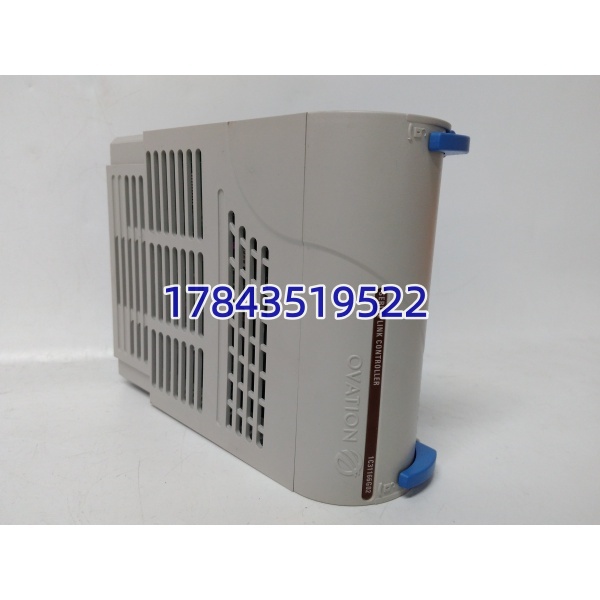

艾默生 1C31166G02 是 Ovation DCS 系统中的专用串行链路控制器，核心作用是搭建主控系统与第三方智能设备的通讯桥梁。它通过标准串行接口，将变频器、PLC、智能仪表、RTU 等设备的数据安全接入 DCS 网络，实现全厂数据的统一采集与监控。
该模块采用工业级硬件设计，可在 – 40°C 至 + 70°C 的极端环境稳定运行，具备强电磁抗干扰能力。双端口设计支持同时连接多种设备，协议兼容性广泛，无需额外硬件即可完成系统集成，有效降低项目改造与扩容的复杂度与成本。
艾默生 1C31166G02
应用场景与行业案例
电厂 DCS 系统里，第三方设备的数据怎么进系统？很多时候靠的就是这块模块。一旦它故障，辅机系统、智能仪表的数据就断了，操作员只能看黑屏，严重时会触发保护停机，这在发电行业是大忌。
典型应用场景：
- 火力发电厂用于连接汽机旁路控制装置、煤仓料位计、脱硫脱硝 PLC 系统。将这些独立设备的状态与参数接入 Ovation DCS，实现全厂一体化监控。
- 石油化工在炼油厂和乙烯装置中，与罐区液位计、阀门定位器、压缩机保护单元通讯。保障关键工艺参数实时上传，满足安全生产与联锁控制要求。
- 水处理 / 环保连接污水处理厂的加药装置、水质分析仪、格栅机 PLC。实现 SCADA 级远程监控，确保出水指标稳定达标。
- 冶金 / 造纸集成高炉本体仪表、连铸机控制系统、纸机传动设备。在强电磁干扰的车间环境下，保证数据传输稳定不掉线。
案例：某火电厂辅网通讯中断抢修东北某 300MW 机组，辅机控制系统的 1C31166G02 突然故障，导致化水车间、循环水系统全部离线。值班工程师发现 RUN 灯熄灭，COMM 灯狂闪。原厂订货周期 8 周，根本等不起。
采购紧急调货，我们当天完成全功能测试后发出。工程师到厂后，核对 DIP 开关配置，10 分钟完成更换。系统上电后，通讯瞬间恢复，避免了因辅机失控导致的机组降负荷，直接挽回经济损失超百万。
