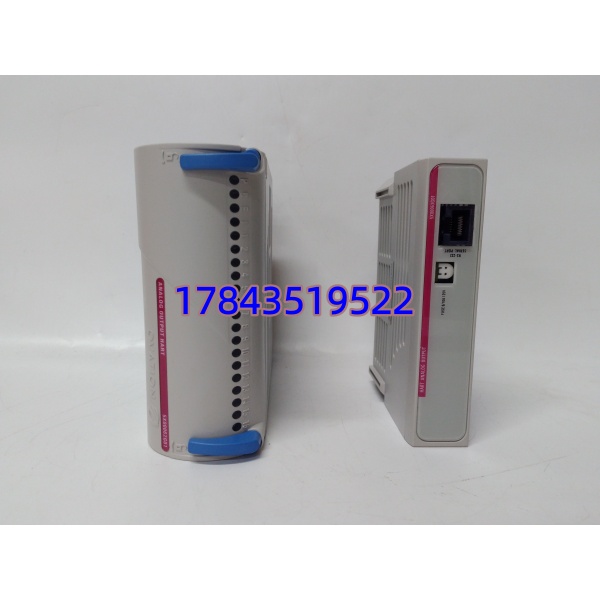

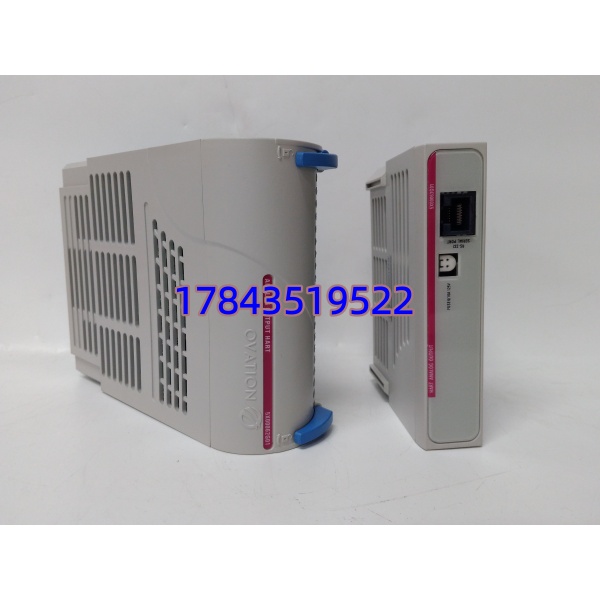

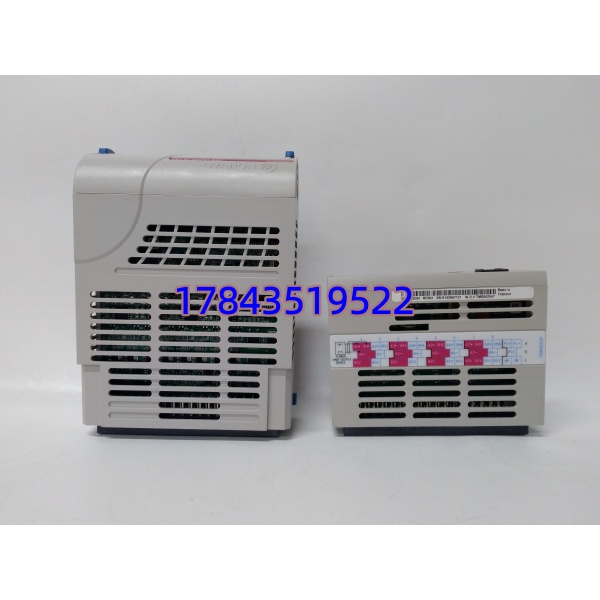

Emerson 5X00062G01 | Ovation 8 通道模拟量输出模块

描述

关键技术规格

产品深度介绍

Emerson 5X00062G01 与 5X00063G01 是 Ovation DCS 系统的8 通道模拟量输出模块，属于 5X 系列高性能 I/O 卡件。两者均支持 HART 协议，可直接驱动调节阀、变频器等现场执行器，同时与 HART 智能仪表通讯，实现远程参数设置与诊断。

5X00062G01 为高精度版（16 位、±0.1%），适合精密控制场景；5X00063G01 为标准版（14 位、±0.25%），满足常规过程控制需求。模块采用加固设计，宽温运行，抗电磁干扰强，适配电力、化工等关键行业的连续生产环境。

应用场景与行业案例

工程痛点描述

连续生产中，模拟量输出异常会导致阀门失控、温度 / 压力漂移，触发工艺跳变甚至停机。普通模块精度不足、无 HART 诊断，故障排查耗时久，停产损失高。

典型应用场景

1. 电力行业 – 火电 / 核电 DCS控制锅炉给水阀、蒸汽温度调节阀，8 通道覆盖多回路，HART 实时监测阀门状态，避免非计划停机。
2. 石油化工 – 炼化装置控制精馏塔温度 / 压力控制、反应釜进料调节，4-20mA 信号稳定，宽温适配防爆区环境。
3. 水处理 – 大型水厂自动化加药泵频率控制、沉淀池排污阀调节，HART 远程校准，减少现场维护工作量。
4. 冶金行业 – 高炉 / 转炉控制热风阀开度、冷却水量调节，抗粉尘干扰，长期运行稳定。

案例：某炼化厂阀门控制故障抢修

去年 11 月，华东某炼化装置 Ovation 系统的 5X00063G01 模块故障，4 个精馏塔调节阀失控，产品纯度超标，被迫降负荷 30% 运行。

仪表班排查发现模块输出漂移，无 HART 通讯。原厂货期 2 周，每天损失超 50 万元。采购紧急联系我们，确认有全新原装现货，带测试报告。

我们 24 小时内完成 Fluke 校准、HART 通讯测试，顺丰加急发货。48 小时内现场更换，模块正常输出，HART 通讯恢复，机组满负荷运行。

事后仪表主管反馈：“HART 诊断太关键，以前普通模块坏了要查半天，现在直接定位通道，省了大量时间。”

核心卖点与差异化

• 双型号适配：高精度版（5X00062G01）与标准版（5X00063G01）可选，平衡精度与成本。
• HART 全功能支持：兼容 HART 5/7，可读写智能仪表参数，远程诊断，减少现场维护。
• 高稳定性设计：1000VDC 隔离、宽温（-40°C~+70°C）、抗 EMI，适配恶劣工业环境。
• 精准控制：5X00062G01 达 16 位分辨率、±0.1% 精度，满足精密过程控制要求。
• 现货与质保：全新原装现货，提供一年质保及出厂校准报告，售后技术支持到位。

替换与升级建议

可替代型号

✅ 直接替换（无需改动）

• 5X00062G01 ↔ 5X00063G01
  • 差异：分辨率与精度不同，硬件 / 固件 / 接口完全兼容
  • 注意：高精度场景优先 5X00062G01，常规控制可选 5X00063G01 降本
  • 价格：5X00062G01 贵约 10%

⚠️ 软件兼容（需重新配置）

• 5X00062G01/5X00063G01 → 1C31169G02
  • 差异：1C 系列老款，4 通道，无 HART，精度 ±0.5%
  • 步骤：需减少通道配置，重新下载程序
  • 工作量：0.5-1 天
  • 价格：便宜约 20%，不推荐精密场景

技术避坑指南

输出配置错误

• 问题：模块设为电压输出但现场接电流负载，或反之，导致信号异常。
• 避坑：
  • 更换前拍照记录原模块输出类型（电压 / 电流）
  • 新模块上机前，在软件中核对通道配置，逐点测试
  • 案例：某电厂误设电压输出，阀门无动作，排查 1 小时才发现配置错误。

HART 通讯冲突

• 问题：同一 HART 回路挂多设备，地址重复，导致通讯闪断。
• 避坑：
  • 规划 HART 地址，每个设备唯一（0-15）
  • 用手操器或软件扫描地址，避免冲突
  • 警示：HART 回路负载电阻需 250Ω，否则通讯失败。

电源容量不足

• 问题：单机架多块 AO 模块，24V 电源负载超限，模块频繁重启或输出漂移。
• 避坑：
  • 单块模块功耗约 15W，8 块需 24V/5A 电源，预留 20% 余量
  • 分开供电，避免与大功耗模块共用电源
  • 数据：某装置 4 块 AO 模块共用 24V/2A 电源，输出漂移，更换 5A 电源后正常。

静电防护（ESD）

• 问题：干燥季节未做防静电措施，模块芯片击穿，输出无信号。
• 避坑：
  • 操作时佩戴防静电手环，在防静电垫上拆装
  • 模块存放于防静电袋，避免直接接触金属
  • 案例：某维护人员冬季未戴手环插拔模块，通电后通道无输出，检测发现芯片损坏，损失超万元。
