描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | MVME7100 |
| 制造商 | Emerson (原Motorola嵌入式计算) |
| 处理器 | NXP/Freescale MPC864xD 双核 PowerPC e600，主频1.0/1.06/1.3 GHz |
| L2缓存 | 1 MB |
| 内存 | 2GB DDR2 ECC SDRAM (最大支持8GB，DDR2-533) |
| NOR闪存 | 128 MB (板载可编程) |
| NAND闪存 | 2GB / 4GB / 8GB (支持YAFFS或Datalight FlashFX Pro) |
| VME总线 | VME64x，支持2eSST协议，带宽高达320 MB/s (VME64的8倍) |
| 以太网 | 4个千兆以太网端口 (10/100/1000 Mbps) |
| 串口 | 5路RS-232串行接口 (可配置RS-232/422/485) |
| USB | USB 2.0控制器 (仅商用温度型号) |
| PCIe扩展 | 8x PCIe扩展连接器，支持PCIe-to-PCI-X/PCI桥接 |
| PMC/XMC | 双33/66/100 MHz PMC-X站点，支持XMC扩展 |
| 工作温度 | 标准0°C~+70°C / 扩展-40°C~+85°C (宽温版带三防涂层) |
| 存储温度 | -55°C~+125°C |
| 电源 | +5V VME背板供电 |
| 防护等级 | IP67 (宽温版) |
| 操作系统 | VxWorks, Linux, LynxOS, INTEGRITY, DeltaV O/S |
规格说明：关于处理器型号，不同资料有差异。主流信息指向NXP MPC864xD双核PowerPC，但也有资料提及QorIQ T2080多核版本。采购时需确认具体批次。
产品深度介绍

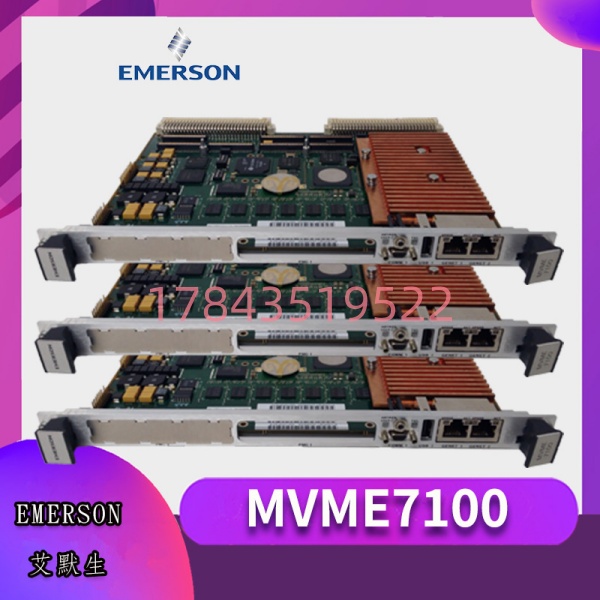

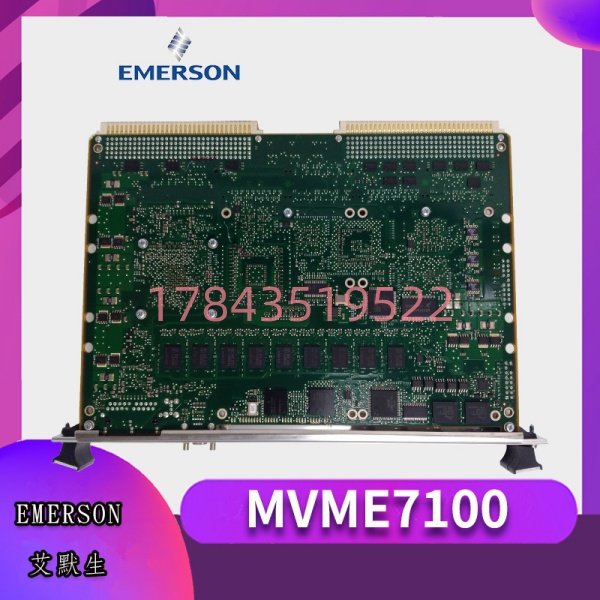

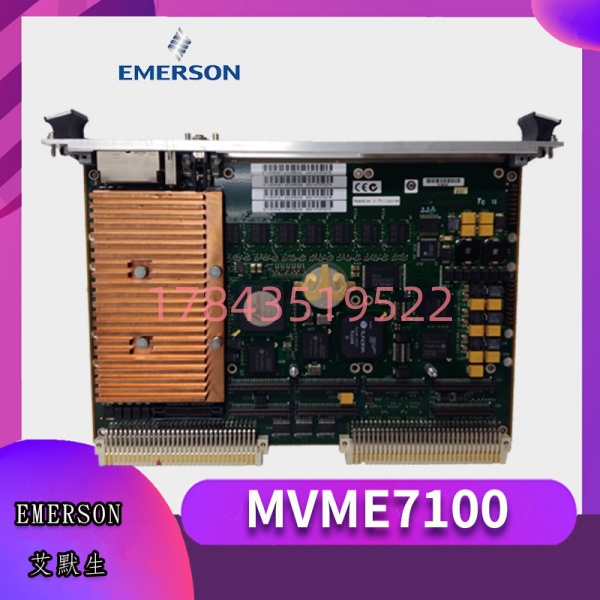

EMERSON MVME7100是美国艾默生（原Motorola嵌入式计算部门）推出的一款6U VME总线单板计算机，属于MVME系列的高端产品线。这玩意儿是给那些还在用VME机箱的老系统续命的——电厂DCS、雷达信号处理、风洞控制、核电站棒控系统，这些领域里的VME机箱动辄服役二十年以上，里面的老CPU板早就停产了，MVME7100就是用来替换它们的新心脏。
核心架构：PowerPC双核
MVME7100采用NXP/Freescale的MPC864xD系统级芯片，内部集成了两个PowerPC e600内核，主频最高1.3GHz。这个处理器在嵌入式领域口碑很好——功耗控制出色、指令集成熟、实时性有保障。和当年主流的x86架构比，PowerPC在工业嵌入式场景里更受青睐，主要是因为它确定性强：没有乱七八糟的电源管理干扰、没有后台进程抢CPU、中断响应时间可预测。
ECC内存：工业底线
板载DDR2 ECC内存，最大8GB。ECC（错误校正码）这个功能在普通电脑上可有可无，但在工业控制器上是刚需——宇宙射线、电源纹波、老化都可能让内存里的某一位翻转。如果这个位存的是阀门开度指令，翻转一下可能就是事故。ECC能自动纠正单比特错误，检测多比特错误，避免“静默数据损坏”。
VME64x + 2eSST：老总线的速度革命
MVME7100的VME总线接口支持2eSST协议，传输速率高达320MB/s，是传统VME64的8倍。这意味着它既能插在老机箱里和旧I/O卡通信，又能跑现代应用程序需要的带宽。关键是向后兼容——不用换背板、不用改接线、不用动I/O卡，直接替换老CPU板就行。
环境适应性
宽温版的工作温度范围是-40°C到+85°C，带三防涂层，防护等级IP67。说白了就是能直接扔在户外柜子里、海上平台甲板上、沙漠里的设备间，不用单独盖个空调房伺候它。
与DeltaV DCS的集成
MVME7100是艾默生DeltaV DCS系统认证的上位机平台。在DeltaV架构里，它通常用作应用站（工程师站/操作员站）、历史站（数据服务器）、OPC服务器（与第三方系统集成）。这意味着如果你用的是DeltaV系统，这块板子插上去就能跑，不用折腾驱动和兼容性。
区分批次注意
存在不同的硬件版本和固件配置。有的配MPC864xD双核，有的配QorIQ T2080多核；有的板载2GB内存，有的8GB；有的工作温度0-70°C，有的-40-85°C。采购时一定要确认具体后缀和标签信息。
应用场景与行业案例
工程痛点：VME老系统的主控板坏了，备件早已停产
2022年，美国加州一家炼油厂的控制系统出了故障——一块90年代的VME单板计算机坏了，导致原油蒸馏装置的控制系统瘫痪了9个小时，直接损失120万美元。
设备工程师到处找备件，原厂早就停产了，二手市场要么没货要么天价。最后找到作为替代方案：插进老机箱、加载原有代码、系统恢复。整个过程不用改接线、不用重写软件、不用换I/O卡。
这个案例说明了一个现实问题：VME系统虽然老，但现场的I/O卡、机箱、接线都是好的，换掉整个系统成本太高、风险太大。这类“向后兼容”的替代板卡，是延长老系统寿命的最短路径。
典型应用场景
- 火力发电厂 – 锅炉/汽机控制系统
DCS系统的控制器机柜里插着VME总线的主控板，运行锅炉燃烧控制、汽机DEH等核心逻辑。老CPU板性能不够或故障时，直接替换，ECC内存解决随机内存错误问题，双核处理器让循环执行时间缩短40%。 - DeltaV DCS系统 – 应用站/历史站
艾默生DeltaV系统的上位机平台，作为工程师站、操作员站、历史数据服务器。与DeltaV软件栈深度集成，不用额外适配。 - 石油化工 – FCC装置/加氢裂化控制器
催化裂化装置的反应-再生系统控制逻辑复杂、扫描周期要求高。老VME板卡算力不足时，的双核1.3GHz处理器可以同时跑控制算法和实时监控程序。 - 雷达/电子战系统 – 信号处理平台
军用雷达的脉冲多普勒处理、合成孔径成像，对浮点运算要求高。的PowerPC内核支持AltiVec SIMD指令集，适合做矢量计算。宽温版-40°C~+85°C满足军用环境要求。 - 轨道交通信号系统 – 联锁控制
地铁/高铁的信号联锁系统很多基于VME架构。作为替换方案，保留既有I/O模块和安全认证，只换主控板。 - 医疗影像设备 – MRI/CT控制
MRI磁共振设备的梯度线圈控制、射频脉冲序列生成，对实时性要求极高。的VME总线中断响应时间可预测，满足医学成像的时序要求。
案例：某燃煤电厂的锅炉控制升级
美国中西部一家燃煤电厂，锅炉控制系统用的是三块90年代的VME单板计算机。运行了将近二十年，设备老化的表现是：时不时出现“随机”控制异常——阀门偶尔不响应、数据偶尔跳变。
设备工程师排查了很久，最终定位到是老旧SBC的内存错误——没有ECC保护，单比特翻转导致数据损坏。
他们用替换了这三块老SBC。ECC内存消除了内存错误导致的“随机”故障；1.2GHz PowerPC处理器让循环执行时间缩短了40%——这意味着他们可以在不降低控制频率的前提下，增加排放监测逻辑，满足环保新规。
最关键的是：换板子不用改软件。原来的控制代码直接加载到新板上就能跑，机柜接线一根没动。从拆旧板到系统恢复，用了不到两个小时。
质量控制流程 (SOP)
我们经手的每一块都执行以下检测流程：
1. 入库验收
- 原厂防静电袋完整性检查，序列号与标签一致性核验
- PCB外观检查：金手指无氧化划痕、VME连接器针脚无弯曲、电解电容无鼓包
- 附件核对：如有原厂装箱单、合格证、驱动光盘一并留存
- 确认批次/版本：处理器型号(MPC864xD vs QorIQ)、内存容量、温度等级
2. 上机功能测试
- 测试平台: VME64机箱 + 标准VME背板 + 独立电源(确认背板能提供足够+5V电流) + 串口终端
- 通电自检: 上电后MOTLoad固件启动，POST自检通过，LED指示灯正常
- 内存测试: 全地址读写测试，验证ECC功能(注入单比特错误，确认自动纠正)
- 存储测试:
- NOR闪存读写测试
- NAND闪存读写测试(如配置)
- 以太网测试: 4个千兆网口分别连接交换机，ping测试丢包率<0.01%
- 串口测试: RS-232/422/485环回测试
- USB测试: USB口读写U盘
- VME总线测试: 访问VME从设备(I/O卡)，验证背板通信正常
- 操作系统引导测试: 根据客户需求，引导VxWorks/Linux验证
- 负载测试: 连续运行48小时，监测CPU温度(满载应<85°C)
3. 固件/软件版本验证
- 通过串口终端执行
version命令读取固件版本并记录 - 确认固件版本与目标操作系统兼容
- 如客户提供，烧录特定版本固件
- 备份板卡配置参数
4. 最终质检与包装
- 测试报告生成(含测试数据截图、板卡序列号、MAC地址、固件版本)
- 防静电袋密封 + 防震气泡膜 + 加强纸箱
- 粘贴QC PASSED标签(含测试工程师签名、日期)
- 可选：提供测试过程视频给客户确认
技术避坑指南
搞VME系统维护的都清楚，换主控板看起来简单，踩过坑才知道水有多深。
❗ 坑1：VME背板+5V电流不够
问题: 的功耗比老一代68K CPU板高不少。满载时+5V电流可能达到10-15A，而老VME机箱的背板和电源设计通常只为老CPU预留5-8A。电流不够时，板子会出现随机重启、死机、PCIe设备掉线等诡异问题。
避坑:
- 装机前查的手册确认最大电流
- 用钳表测量原老CPU板的+5V实际电流作为参考
- 确认电源模块的+5V输出能力至少20A(留30%余量)
- 如果背板是分段供电的，确认所在的槽位有独立的高电流回路
真实案例: 有客户把插进老机箱，系统跑半小时就死机。折腾了两周，换了三块板子都一样。最后用示波器看+5V波形，发现满载时电压跌到4.6V。换了一个大功率VME专用电源，问题解决。
❗ 坑2：散热风道不足导致CPU过热降频
问题: 是被动散热设计，靠机箱风流带走热量。如果机箱风道不畅，或者旁边塞了大功率板子，CPU温度超过85°C就会降频甚至关机。
避坑:
- 机箱风扇总风量不低于200 LFM(线性英尺每分钟)
- 两侧至少留1个空槽位保证通风
- 不要紧挨着大功率I/O板(如反射内存卡、大功率采集卡)
- 首次装机后跑压力测试，用红外测温枪监测CPU表面温度(<85°C)
口吻: 这板子设计时就没打算让你把它塞在密不透风的角落。机箱风道不好，就别怪它罢工。
❗ 坑3：MOTLoad固件参数没配好
问题: 的固件是MOTLoad，启动时需要正确的参数才能加载操作系统。如果启动设备顺序、内存映射、网络参数没配好，系统可能找不到启动盘或者启动到一半卡住。
避坑:
- 首次上电后通过串口终端进入MOTLoad命令行
- 执行
selftest做基本自检 - 配置正确的启动设备:
setenv boot-device(如disk:0、net、flash) - 如果从网络启动，配置IP地址:
setenv ipaddr - 执行
printenv确认所有参数 - 配置完成后执行
saveenv保存
真实案例: 某项目工程师把插进机箱，上电后屏幕没输出(以为坏了)。查了半天发现是没接串口终端——MOTLoad的默认控制台是串口，不是VGA。
❗ 坑4：操作系统与固件版本不匹配
问题: 的固件版本决定了它支持哪些操作系统版本。老固件可能不支持VxWorks 7，新固件可能去掉了对老版Linux的支持。
避坑:
- 采购时告知供应商你的操作系统和版本号
- 确认板卡的固件版本与你的OS兼容
- 如需刷固件，确认有原厂工具和镜像文件
案例: 某客户买跑VxWorks 6.9，上电后VxWorks启动到一半卡住。查了半天发现板卡的固件版本是V1.0，需要升级到V2.0才支持VxWorks 6.9。买之前问清楚固件版本，别拿到手才发现不兼容。
❗ 坑5：不同后缀型号的功能差异
问题: 有多个后缀变体，配置差异很大:
- 处理器: MPC864xD双核 vs QorIQ T2080多核
- 内存: 2GB vs 4GB vs 8GB
- 温度等级: 商用(0-70°C) vs 工业(-40-85°C)
- I/O配置: 部分型号USB仅限商用温度版
避坑:
- 采购前确认你的需求:性能要求、环境温度、需要的接口
- 查看模块标签上的完整型号(如-0100代表2GB RAM)
- 如果不确定，发标签照片给供应商确认
恐吓: 有客户买了商用版放在北方冬天的室外柜子里，零下20°C时板子不启动。温度等级没看清，几千块钱白花了。
❗ 坑6：PCIe扩展卡的驱动问题
问题: 支持PCIe扩展，但PCIe卡的驱动必须支持PowerPC架构。很多常见PCIe卡(如某些GPU、高速采集卡)只有x86驱动，在PowerPC上装不上。
避坑:
- 采购PCIe扩展卡前确认有PowerPC/Linux或PowerPC/VxWorks驱动
- 优先选用艾默生认证的扩展卡
- 如果需要特殊功能卡，考虑用PMC/XMC扩展代替PCIe
口吻: PowerPC不是x86，别拿Windows的思维套。扩展卡能不能用，先查驱动，再插卡。
