艾默生 12P3162X112 SLS1508 | DeltaV SIS 逻辑解算器 兼容替换备件

描述

关键技术规格

产品深度介绍

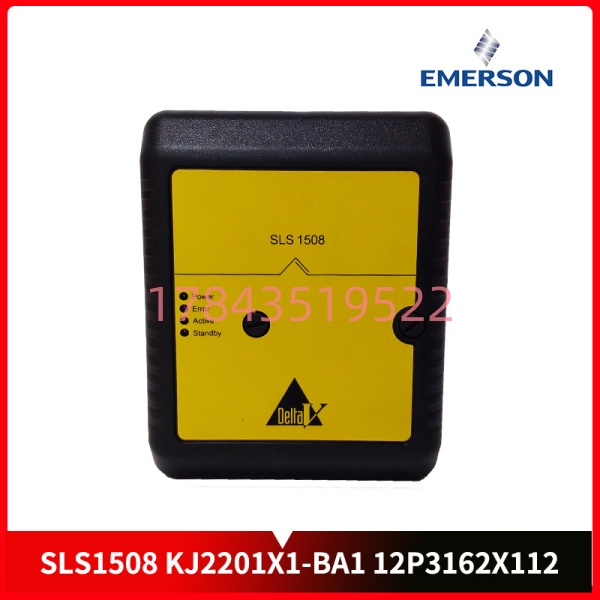

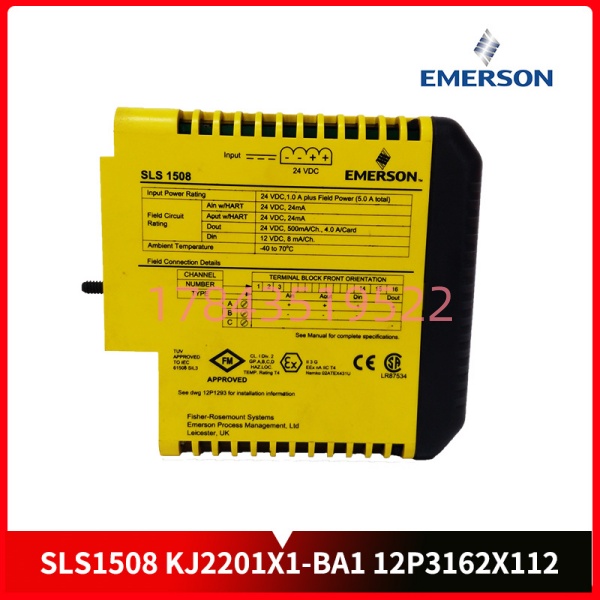

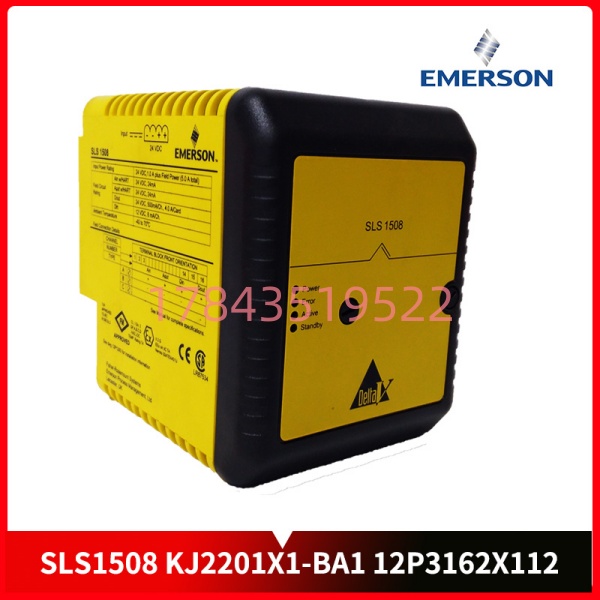

艾默生 SLS1508-KJ2201X1-BA1-12P3162X112 是 DeltaV SIS 安全仪表系统中的核心组件——智能安全逻辑解算器。这不是普通的 PLC 控制器，也不是被动的接线端子台，而是专门为安全应用设计的逻辑处理单元，执行紧急停车(ESD)、火灾和气体检测(F&G)、燃烧器管理系统(BMS)等安全联锁逻辑。

这玩意儿跟常规 DCS 控制器的本质区别在于：DCS 追求“稳定生产”，SIS 追求“安全停车”。DCS 出故障了，生产线可能停；SIS 出故障了，人可能出大事。所以 SIS 逻辑解算器的设计标准完全不同——它要通过 IEC 61508 SIL 3 认证，诊断覆盖率要达到 99% 以上，危险失效概率要低到每 10 亿小时才几次。

SLS1508 的内部采用双处理器同步运行、实时比对的架构。两个 CPU 执行相同的逻辑代码，任何微小的计算结果差异都会立即触发安全停机——这叫“故障安全”设计。冗余模式下，两个逻辑解算器并行运行，没有主备之分。如果一个检测到故障，它会自动进入失效状态、所有输出通道断电，另一个继续正常工作，从冗余到单工的过渡是无扰动的。

这个模块还有一个称号：全球首个智能 SIS 逻辑解算器。智能体现在哪？它通过 HART 协议与智能现场设备通信，在故障导致误停车之前就能诊断出问题。阀门快卡死了、变送器快漂移了，SLS1508 能提前知道并报警，而不是等到安全联锁被触发后才告诉你是谁的问题。这种方法能显著提高过程可用性，降低全生命周期成本。

SLS1508 与 DeltaV 基本过程控制系统(BPCS)通过专有的 Safety Link 安全通信技术集成，但在物理和逻辑上保持独立——DCS 坏了不会影响 SIS 的安全功能。安全逻辑的执行时间严格控制在 50ms 以内，满足大多数安全应用的响应要求。

⚠️ 已停产/库存有限。 此型号已被新一代 CSLS (Charaterized Safety Logic Solver) 逐步替代，CSLS 将每个逻辑解算器的 I/O 限制从 16 个扩展到 96 个 Charm I/O，但现有 SLS1508 的配置可直接下载到 CSLS 中。市面流通的基本是库存备件或拆机件。

应用场景与行业案例

工程痛点

搞 SIS 系统的人最怕什么？逻辑解算器和 DCS 之间的“灰色地带”。

举个例子：一个加氢反应器，温度升高了。DCS 会先尝试调节——开大冷却水、减少进料。如果温度继续飙升超过安全阈值，SIS 必须无条件触发停车，切断进料、打开泄压阀。问题来了：这个“阈值”在哪里？谁来定？如果 DCS 和 SIS 的设定值太接近，DCS 还没来得及调节，SIS 就先动作了——这叫“误停车”，一年误停几次，生产部门能跟你急眼。如果 SIS 的阈值设得太高，等它动作的时候设备可能已经出事了。

DeltaV SIS 的解决思路是：DCS 和 SIS 在工程平台上统一组态，但运行时完全独立。 的任务就是在阈值被突破时，无条件、无延迟、不依赖操作员判断地执行安全逻辑。50ms 的响应时间，够用了。

另一个常见问题：安全逻辑的修改权限和版本管理。安全逻辑不是随便谁都能改的，改了之后还要重新做验证测试。DeltaV SIS 在这方面做得规范——逻辑修改需要多级审批，下载前要做离线仿真。艾默生现在提供了 的仿真环境，可以在没有硬件的情况下完成设计和测试，组态完成后直接导出到物理系统，无需修改。

典型应用场景

1. 石油化工 – 加氢裂化装置 ESD 系统
   反应器温度、压力、氢气浓度三取二联锁。任何两个参数超限， 立即触发停车——关断进料泵、切断加热炉燃料、打开紧急泄压阀。
2. 海上平台 – 火气 (F&G) 检测与关断系统
   可燃气体探测器、火焰探测器、烟雾探测器的信号进 ，一旦检测到火情或气体泄漏，自动关断井口阀门、启动消防水喷淋、发出声光报警。
3. 锅炉/加热炉 – 燃烧器管理系统 (BMS)
   管理点火序列、火焰监测和燃料切断。只有在所有安全条件满足时才允许点火，检测到熄火或燃料压力异常时立即切断燃料供应，防止炉膛爆炸。
4. 油气管道 – 紧急关断 (ESD) 系统
   管道压力骤降（可能爆管）或阀门执行器故障， 自动关断上下游阀门，隔离事故段。
5. LNG 接收站 – 低温保护系统
   LNG 储罐的液位、温度、压力信号进 SIS，防止储罐超压或低温泄漏。

案例：某炼化企业 ESD 系统升级

去年华东一个炼化项目，他们的一套加氢装置的 ESD 系统做年度功能测试。仪控工程师老赵发现， 逻辑解算器有一个输入通道的响应时间比规格书长了不少——规定是 ≤50ms，实测到了 80ms。

80ms 对大多数过程来说其实够用，但老赵不放心。他跟我说：“加氢装置的紧急停车，晚 30ms 关断进料，反应器温度可能就多冲 20 度。20 度是什么概念？催化剂可能就废了。”

他们决定在大修窗口更换这块 。我们发货前做了完整的功能测试：模拟各种安全联锁条件，确认逻辑执行时间在规格范围内，确认输出通道的关断动作可靠。

老赵换完后做了对比测试，新模块的响应时间稳定在 40ms 以内。他说了一句话我觉得挺实在：“SIS 系统这些东西，平时看不出区别，但真到要用的时候，那几十毫秒就是救命的时间。”

采购前核对清单

在采购 SLS1508-KJ2201X1-BA1-12P3162X112 之前，请确认以下信息：
