Emerson KJ3242X1-BK1-12P4711X052 备件 | DeltaV S系列AO卡 兼容替换

描述

关键技术规格

产品深度介绍

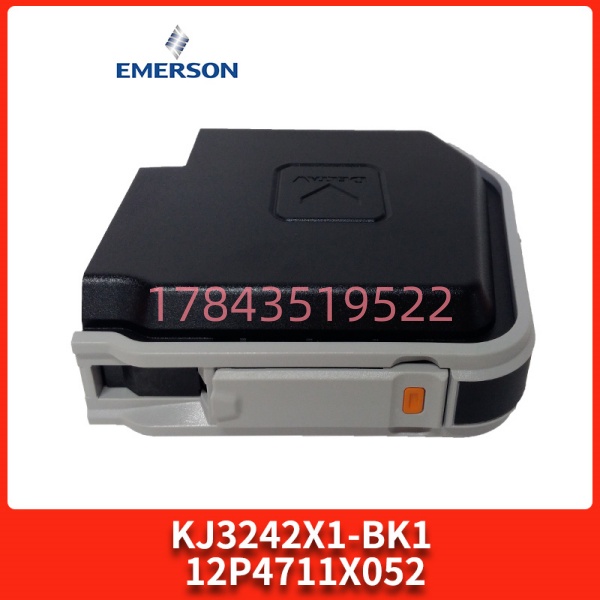

艾默生 KJ3242X1-BK1-12P4711X052 是DeltaV分布式控制系统（DCS）S系列的一款8通道模拟量输出模块，江湖人称“AO卡”或“HART输出卡”。它的活儿很纯粹——把控制器算出来的数字量（比如PID回路输出的0-100%开度）转换成4-20mA的模拟电流信号，送给现场的阀门定位器、变频器、调节执行机构。说它是DeltaV系统的“手”一点不为过，脑子算好了要动多少，它去执行。

这块卡有几个硬核参数值得细说。

第一，±0.05%FS精度，16位分辨率。这个精度在过程控制领域属于第一梯队。温度控制差个0.5°C、压力控制差个几kPa，工艺上能接受，但如果你做的是精细化工的配料控制或者制药的注射用水温度调节，0.05%的精度意味着PID输出的每一毫安都算得明明白白，不会有肉眼可见的静差。

第二，支持HART反向通信。这是这块卡最大的卖点。常规AO卡只管输出4-20mA信号，而这块卡能通过叠加在4-20mA上的HART数字信号，反向写入智能阀门定位器或变送器的参数。什么意思？你在中控室就能远程修改阀门的行程限位、调整变送器的量程、读取设备的诊断信息，不用拎着HART手操器跑现场。这对于化工装置里有毒有害区域的设备维护，是实打实的安全提升。

第三，600VDC通道间隔离。这个参数在现场很实用——变频器一开，干扰满机柜跑。通道间隔离能防止一路信号短路把整个卡拖死，也能避免共模干扰导致输出信号漂移。DeltaV S系列的设计把隔离做到了通道级，而不是通道组级，一路坏了不影响其他七路。

第四，宽温工作-40°C ~ +70°C。北方冬季户外机柜、南方夏季无空调机房、西北沙漠地区的场站，都能扛住。很多AO卡在高温环境下需要降额使用，这块卡在70°C以内满规格输出。

第五，热插拔设计。换卡不用断电，机柜里其他卡件不受影响。DeltaV系统的I/O底座支持带电插拔，这对连续生产的化工厂和电厂来说很关键——不可能为了换一块AO卡把整个装置停掉。

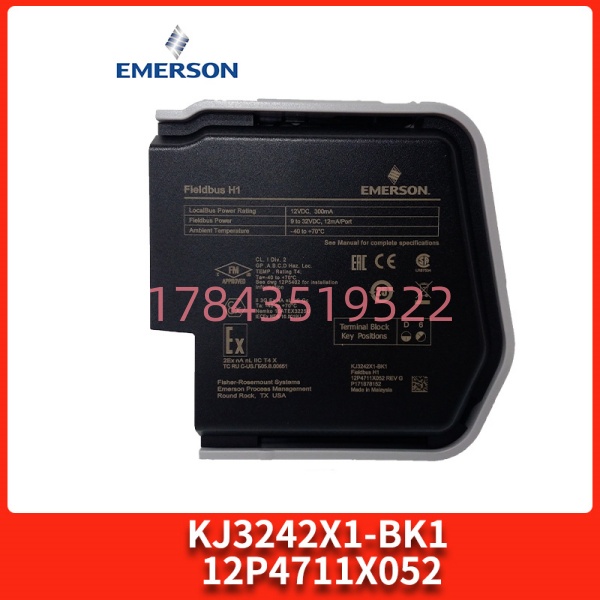

⚠️ 关于型号的说明：这个产品有两个标识方式——KJ3242X1-BK1是模块的基础型号，12P4711X052是艾默生物料编码（部分渠道也称作1P）。市面上两种标注方式都有，采购时两者通用，但核对规格时以DeltaV S系列AO模块的参数为准。

⚠️ 关于产品类型的说明：市面资料中对这块卡的定位存在几种说法——有的说它是模拟量扩展模块，有的说它是AI/AO混合模块，还有的说它是电源管理模块。实际上，根据艾默生DeltaV官方文档，KJ3242X1-BK1（12P4711X052）是DeltaV S系列的8通道模拟量输出模块，不是混合I/O，也没有32A/40kA的断路器参数。部分供应商网站上出现的“额定电流32A”“断开能力40kA”等参数，很可能是误将断路器参数混入，采购时以DeltaV系统官方规格书为准。

应用场景与行业案例

现场最头疼的问题

做过DeltaV系统维护的人都知道，AO卡出问题最烦人的不是卡坏了，而是“阀门不听话”。DCS上给50%开度，现场阀门要么不动，要么乱动。排查一圈——可能是AO卡通道坏了没输出，可能是线路接触不良，可能是阀门定位器没收到信号，也可能是HART通信冲突导致输出抖动。

还有一个常见坑：换上去的新卡和老卡的HART配置不一样。原系统里每路AO都挂着HART智能定位器，新卡上来默认HART是关闭的，结果中控室读不到定位器的诊断信息，维护人员以为设备离线了。

KJ3242X1-BK1这块卡的好处是：每通道独立LED指示灯，输出状态一目了然——绿灯亮表示正常，红灯亮表示故障或断线；HART反向通信支持远程参数配置，不用跑现场；通道隔离能防止一路短路拖死其他回路。

替换前必须做的事：

1. 在DeltaV Explorer里记录原模块的通道配置（输出范围、HART使能状态）
2. 拍照记录模块侧面的拨码开关或DIP开关位置（如果有）
3. 确认现场每个通道挂载的设备类型（普通定位器还是HART智能定位器）
4. 新卡上机前，用DeltaV的I/O Assistant工具导入原配置

典型应用场景

1. 石油化工 – 调节阀控制
炼油厂的塔器液位调节阀、反应器温度控制阀、压缩机防喘振阀，全部靠AO卡的4-20mA信号驱动。这类场景对可靠性要求极高——阀门一旦失控，整条生产线可能停摆。DeltaV S系列AO卡的600VDC隔离和HART反向通信，能让仪表工程师在中控室就完成定位器的整定和诊断。

2. 精细化工 – 批量配料控制
涂料、胶粘剂、医药中间体的批量生产，需要精确控制多种原料的加料量。AO卡驱动调节阀和计量泵，16位分辨率能实现精细的流量调节。HART功能还能实时读取质量流量计的测量值，形成闭环控制。

3. 火力发电 – 锅炉减温水调节
电厂锅炉的过热器减温水调节阀，需要根据主蒸汽温度实时调节开度。AO卡的响应速度和精度直接影响汽温控制的稳定性。DeltaV系统在电力行业部署量大，KJ3242X1-BK1是锅炉岛的常见配置。

4. 水处理 – 加药泵控制
污水厂的PAC/PAM加药泵，通过4-20mA信号调节冲程频率或变频器转速。8通道一块卡能管8台泵，高密度设计省机柜空间。而且水处理厂现场环境潮湿，模块的宽温和防潮设计能扛住。

5. 制药 – 洁净区空调控制
制药车间的HVAC系统需要精确控制送风温度、湿度、压差。AO卡驱动蒸汽调节阀、冷冻水阀、电加热器。GMP审计时要求追溯历史数据，DeltaV系统的数据记录功能配合HART智能设备，能提供完整的设备参数变更记录。

真实案例

案例：华南某精细化工企业的紧急抢修

今年3月，我一个老客户——某精细化工企业的仪表主管老吴——周三下午打电话过来。

老吴说：“我们那个B车间，一台关键反应器的温度调节阀不动作了。DCS上给60%开度，阀门一直卡在15%。中控室温度已经超了报警值，操作员急得满头汗。”

我问：“排查到哪一步了？”

老吴说：“现场用信号发生器给阀门定位器送20mA，阀门能全开。说明定位器和阀门没问题。测了一下AO卡那个通道的输出，只有3.8mA，死活上不去。应该是AO卡通道坏了。”

仓库里没有同型号备件，原厂问过了，交货期4周。

我查了一下库存，正好有一块-12P4711X052。周四顺丰发出，周五到货。

老吴换上之前，我做了一个提醒：“你先在DeltaV Explorer里把原模块的配置导出来——每个通道的输出范围、HART使能状态、故障安全值。新卡上机后导入配置，别直接插上去就用。”

老吴照着做了。换卡过程很顺利——热插拔，旧卡拔出，新卡插入，DeltaV自动识别。导入配置后，通道3的输出恢复正常，阀门跟着DCS指令走。前后不到20分钟，反应器温度稳了。

老吴事后说了一句实在话：“这种AO卡，平时看着不起眼，一坏就是大事。反应器温度失控，轻则产品质量报废，重则安全事故。备件真不能省。”

一点实在话

换-12P4711X052有四点最容易翻车：

第一，HART配置。如果现场通道挂载的是HART智能定位器，新卡上机后必须在DeltaV里使能HART功能。很多人忘了这一步，结果中控室读不到定位器的诊断信息，以为设备离线了。

第二，故障安全值设置。AO卡在通信中断或模块故障时，每个通道可以预设一个“故障安全输出值”（比如0mA或4mA或保持最后值）。换卡前一定记录原配置，不然系统断线时阀门可能跑到不该去的位置。

第三，底座兼容性。必须插在DeltaV S系列的专用I/O底座上，别拿其他系列的底座硬插，针脚定义不一样。

第四，通道负载。每个AO通道最大负载750Ω@20mA。如果现场阀门定位器的输入阻抗高，或者电缆太长，超过了负载能力，输出会不够用。换卡前用万用表测一下回路总电阻。
