描述
产品深度介绍

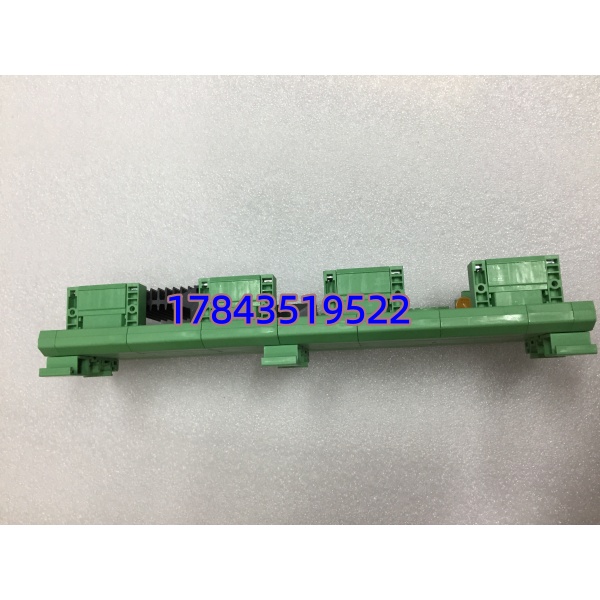

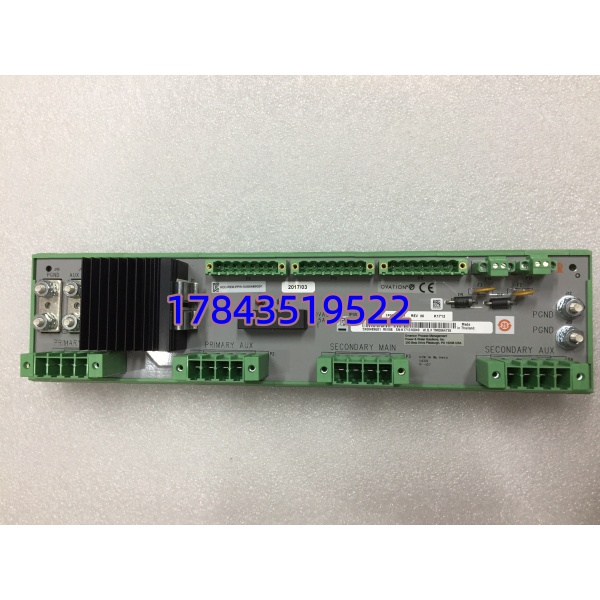

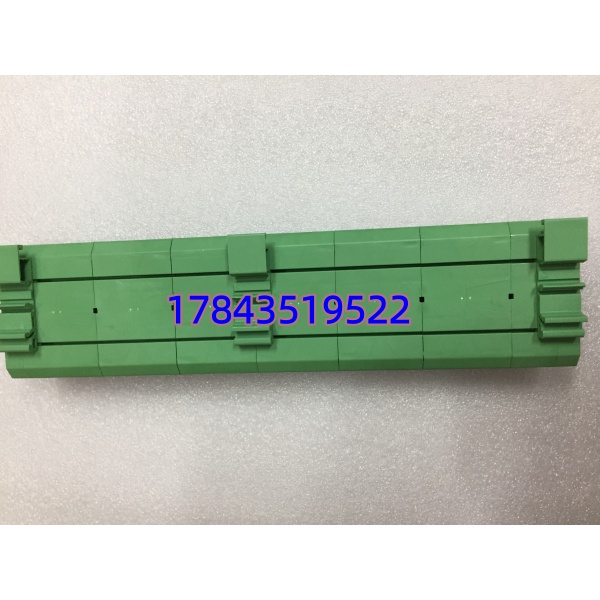

艾默生 5X00489G01 是 Ovation DCS 系统专用的高性能冗余配电模块，原产美国，适配工业自动化控制场景。该模块可将宽幅交流电转为稳定 24VDC，为 PLC、PAC 等设备供电，具备过流、欠压等多重保护。
作为系统核心供电单元，5X00489G01 采用工业级组件与冗余设计，保障连续运行；支持螺栓接线，适配 DIN 导轨安装，兼顾稳定性与易维护性。
5X00489G01
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 型号 | 5X00489G01 |
| 输入电压 | 85-264VAC（50/60Hz）或 90-375VDC |
| 输出电压 | 24VDC |
| 输出电流 | 主路 20A，辅路 10A |
| 输出功率 | 主路 480W，辅路 240W |
| 额定电流 | 40A |
| 断路容量 | 50kA |
| 工作温度 | -40°C 至 + 70°C |
| 防护等级 | IP20 |
| 尺寸 | 230mm×160mm×80mm |
| 重量 | 约 1.2kg |
5X00489G01
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一
- 通知生产部门停机计划，确认设备处于安全状态。
- 断开系统总电源及 UPS，等待 5 分钟放电完毕。
- 佩戴防静电手环，在防静电垫上操作。
工具准备
- 十字螺丝刀（PH1）、万用表、标签纸、手机（拍照记录）
备份工作
- 拍照记录旧模块接线端子、DIP 开关位置及机架布局。
阶段二：拆卸旧模块（15 分钟）
- 松开端子螺丝，按标签标注逐一断开线缆，避免拉扯损伤端子。
- 按压模块底部导轨卡扣，垂直向外拔出模块，保护背板连接器针脚。
- 检查背板针脚是否弯曲，用压缩空气清理灰尘（勿用手触摸）。
阶段三：安装新模块（15 分钟）
- 核对新模块型号为 5X00489G01，取出后对照照片复刻 DIP 开关配置。
- 对准背板连接器垂直插入，听到 “咔哒” 声确认卡扣锁定。
- 按标签恢复接线，端子螺丝扭矩约 0.5N・m，轻拉线缆确认固定牢固。
自检清单
- 型号核对无误
- DIP 开关配置正确
- 接线无遗漏、无松动
- 模块安装牢固无倾斜
阶段四：上电测试（10 分钟）
- 测量输入电压为 24V DC±10%，确认无短路（+24V 与 GND 间电阻 > 10kΩ）。
- 单独给控制机架上电，观察 LED 指示灯：绿灯常亮为正常，红灯闪烁需排查故障。
- 连接系统，检测 24VDC 输出稳定，通讯正常，连续运行 30 分钟无报警。
5X00489G01
常见问题解答
Q1：5X00489G01 支持热插拔吗？
A：不支持。该模块为 Ovation 系统核心配电单元，必须断电更换，避免背板损坏或电流冲击烧毁模块。建议配置冗余模块，实现不停机切换。
Q2：这个模块是全新原装吗？质保多久？
A：我们提供的 5X00489G01 为全新原装正品，来自授权渠道，可提供原厂装箱单、序列号供官方查询。质保期12 个月，非人为损坏免费维修或更换。
Q3：5X00489G01 适配哪些系统？能直接替换旧款吗？
A：专属适配艾默生 Ovation DCS 系统。同型号可直接替换，无需改线；旧款升级需核对固件版本，必要时刷新固件，避免通讯异常。
Q4：更换后输出电压不稳是什么原因？
A：常见原因有 3 点：①接线松动或端子氧化，需重新拧紧并清理端子；②输入电压波动，检查前端电源稳定性；③负载超出额定功率，需减少外接设备或增加冗余模块。
Q5：5X00489G01 与普通电源模块有什么区别？
A：核心区别在冗余设计与工业防护：该模块专为 DCS 系统设计，支持双路输入冗余切换，具备过流、欠压、过热保护，工作温度范围宽（-40°C 至 + 70°C），适配恶劣工业环境，普通电源模块无此高规格配置。
